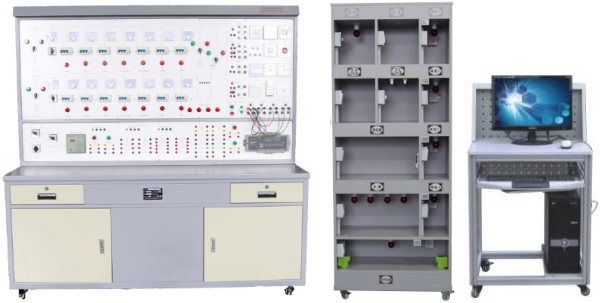

JGGDZM-2樓宇供配電及照明系統實訓裝置

一、系統概述：

系統由基于 LON Talk 協議的采集控制器組成網絡，整個系統由 LonWorks 網絡適配器、 LonWorks 采集控制器、模擬照明配電盤、模擬照明燈具、能源計量電度表、電壓電流傳感器、計算機以及力控組態軟件等組成。其主要設備包含：實訓平臺、 LON 網絡適配器、 LON 數據采集控制器、模擬照明配電盤（含指針表計、控制開關）、電壓傳感器、電流傳感器、能量計量電度表（單相、三相）、模擬照明燈具、空氣開關、接觸器、照明控制開關、力控組態軟件等。

輸入電源：三相四線（ AC 380V ± 10% 50Hz ）；

2.工作環境：溫度 -10 ℃ ?+40 ℃ 相對濕度 <85% 海拔 <4000m ；

3.裝置容量： <5.0kVA ；

4.外形尺寸約： 1800mm × 800mm × 1800mm ；

5.照明控制柜： 755mm × 450mm × 1800mm ；

6.絕緣電阻：＞ 3M Ω；

7.安全保護：具有漏電自動保護功能；

三、系統配置：

1、微型斷路器：額定電流 : 10A(14 只 ) ；

2、微型斷路器：額定電流 : 32A(1 只 ) ；

3、智能無功補償裝置：使用電壓范圍： (0.85~1.10) 倍額定電壓。最大允許過電流： 1.30 倍額定電流。控制路數： 4 路， 6 路， 8 路， 10 路， 12 路。投切時間： 1~150s/ 次，可調。工作方式：自動，連續運行。負載在 5~100% 間變化時， COSφ 值保持在 0.95 以上 (1 只 ) ；

4、模擬負荷瓷盤電阻 6 組；

5、模擬負荷電抗 6 組；

6、接觸器 : AC220V(17 只 ) ；

7、智能電流變送器 :0-5A 交流電流輸入 4~20mA 電流輸出 ;0-500V 交流電壓輸入 4~20mA 電流輸出 (10 只 ) ； 8 、電流表 : 0 ～ 5A(14 只 ) ；

9、電壓表 : 0 ～ 250V(2 只 ) ；

10、智能電量變送器 : 交流電壓測量變送器，輸出信號為 4 ～ 20mA ， 220VAC 供電 交流電壓測量變送器，輸出信號為 4 ～ 20mA ， 220VAC 供電 (1 只 );

11、 DDC 控制模塊 : 微處理器 16 位微處理器 (TMP 91 CY22).22MHz; 供電電壓 24Vac21~30Vdc; 過電壓保護 24Vac 和 40Vdc 過電壓保護及防短路保護 (2 只 );

12、無功補償電容板 1 塊；

13、信號燈 14 只；

14、船形開關紅色 3 只；

15、中間繼電器 22 只；

16、時間繼電器 3 只；

17、 LON 網卡 1 個；

18、電腦桌鋁木結構可移動 1 張；

19、實訓導線及配件 1 套；該類產品全部采用 LON 總線式 DDC 進行控制，每種系統均可開展 DDC 的編程。

四、供配電及照明系統清單

1、供電部分系統清單

序號	名稱	數量
1	微型斷路器	14只
2	塑殼斷路器：	1只
3	智能無功補償器	1只
4	模擬負荷瓷盤電阻	6組；
5	模擬負荷電抗	6組；
6	接觸器 :	27只
7	智能電流變送器	(10只）
9	電壓表	(2只）
10	智能電量變送器	1只
11	DDC控制模塊 ;	1只
12	無功補償電容板 1 塊；	4只裝
13	信號燈	18只
14	船形開關紅色；	3只
15	中間繼電器；	20只
16	時間繼電器；	3只
17	LON網卡 1 個；	1個
18	電腦桌鋁木結構可移動；	1張
19	實訓臺架	1套
20	鋁材印刷板	2塊
21	電腦	1套
22	PLC	1套
23	模擬量采集器	1個
24	工時	10天

2、照明部分清單

、照明部分清單

1	帶燈按鈕；	12只
2	單刀單擲開關	1只
3	觸摸延時開關	1只
4	人體感應延時開關	1只
5	大翹板雙路開關	1只
6	聲光控延時開關	1只
7	可調光電子鎮流器	1只
8	遙控開關	1只
9	電子調光開關（ 30V ～ 250 ）	可調 1 只
10	照度傳感器；	1只
11	交流接觸器；	4只
12	中間繼電器；	15只
13	時間繼電器	1只
14	節能燈應急電源；	5只
16	主動式紅外，探測器	1對）
17	光字牌 4 只；	4
18	小燈杯	8只
19	節能燈杯（配鎮流器）	8個
20	4針 H 管熒光燈	1只
21	T4直管熒光燈	1只
22	警示燈	1只



。
