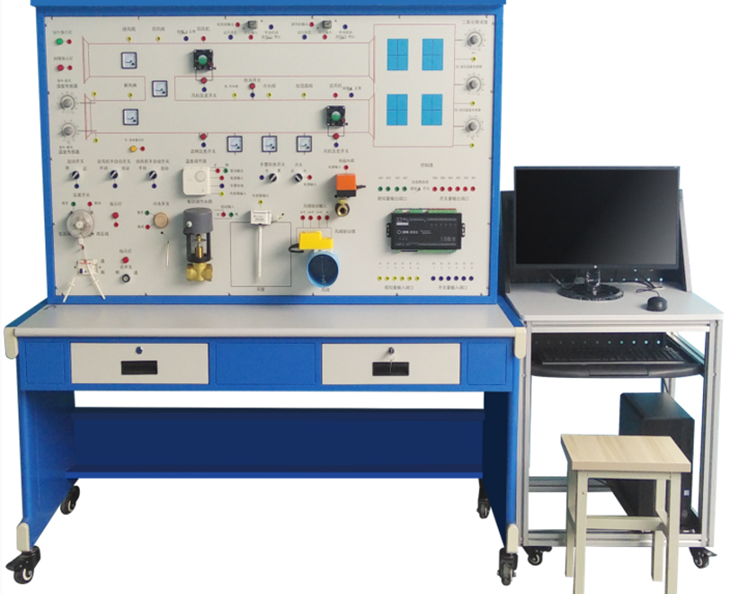

JGKLY-22A 樓宇空調監控系統實驗實訓裝置

一、樓宇空調監控系統實驗實訓裝置組成：

樓宇空調監控系統實訓裝置的系統全部器件均采用實物，整個實訓裝置主要由數字控制器、溫度控制器、傳感器、電表系列、電磁閥、變壓器、風閥驅動器系統等組成。

空調系統控制編程訓練而設計，各模擬量輸入信號（如溫度、壓力）均采用指針表顯示，并可根據需要用電位 器調節信號大小。同時模塊設計有可采用手動或自動 控制的模擬空調風機，冷水閥的開度信號也采用指針表顯示。

二、樓宇空調監控系統實驗實訓設備參數及性能：

1 、樓宇空調監控系統實驗實訓裝置組成 ：

本系統全部器件均采用實物，整個實訓裝置主要由 DDC 數字控制器、溫度控制器、傳感器、濕度傳感器、防凍開關、壓差開關、冷 / 水閥、電表系列、電磁閥、變壓器、風閥驅動器系統等組成。

空調系統控制編程訓練而設計，各模擬量輸入信號（如溫度、壓力）均采用指針表顯示，并可根據需要用電位 器調節信號大小。同時模塊設計有可采用手動或自動 控制的模擬空調風機，冷水閥的開度信號也采用電度開度表顯示。

2 、系統實訓功能：

能進行各種空調系統控制操作的演示、 DDC 控制器的操作與編程、新風機控制、溫、溫度傳感器的安裝與連接、水閥門驅動器的安裝與連接、風門驅動器的安裝與連接、壓差傳感器的安裝與連接、防凍開關的安裝與連接，系統軟件的組態、配置與控制，線路的設計與連接、故障的設置、判斷及排除等實驗和實訓，并可與樓宇自控系列中的其它設備聯網進行各種綜合實訓。

3 、空調監控系統主要原理及包括功能：

(1) 空調系統包括空氣處理設備、空氣輸送設備、空氣分布裝置、冷源和熱源、自動控制裝置。

(2) 檢測功能：監視風機電機的運行 / 停止?fàn)顟B(tài)；監測風機出口空氣溫、濕度參數；監測新風機過濾器兩側壓差；監視新風閥的開 / 關狀態。

(3) 控制功能：控制風機的動 / 停；控制空氣 - 熱水換熱器水側調節閥使風機出口溫度達到設定值；控制干蒸汽加濕器閥門，使冬季風機出口空氣溫度達到設定值。

(4) 護功能 ( 對寒冷地區而言 ) ；冬季當某種原因造成熱水溫度降低或熱水停止供應時應關閉風機，并關閉新風閥門，以防機組內溫度過低凍裂空氣 - 水換熱器；當熱水恢復正常供熱時應能啟動風機打開新風閥恢復機組正常工作。

(5) 集中管理功能；智能大樓機組附近的 DDC 控制裝置通過現場總線與相應的中央管理機相連，于是可以顯示各機組啟 / 停狀態，送風溫、濕度、各閥門狀態值；發出任一機組的啟 / ?？刂菩盘?，修改送風參數設定值；任一新風機組工作出現異常時發出報警信號。

三、空調監控系統的四大實訓。

1 、樓宇四管制帶加濕無回風機空調系統的實訓

(1) 送風機的運行監控

(2) 送風機的壓差監視與作用

(3) 送風的故障監視

(4) 新風溫的監控與新風閥的關系變化

(5) 室風濕變與室內濕度的送系變化與調節

(6) 冷熱水閥與溫濕度的監控與調節

2 、樓宇二管制帶加濕帶回風機空調系統的實訓

(1) 監視送風機機的工作狀態，確定是處于＂運行＂或是＂停止＂；

（ 2 ）過濾網的監測：用微差開關即可監視新風過濾器兩則的壓差，以了解過濾器是否要求清洗﹑更換。

(2) 送風溫度監控：由送風通道的溫度傳感器實測送風溫度，通過調節冷水閥開度， 使送風溫度控制在設定的范圍內，從而使室內的溫度保持相對恒定。

(3) 送風濕度、回風溫濕度監視：實時監視送風濕度和回風溫濕度信號的變化。

(4) 分析空調機系統中各類輸入輸出點的信號類型，完成空調系統實訓模塊 I/O 信號與直接數字控制器的硬件連接，并繪制出硬件連接圖。

(5) 打開實訓裝置電源，開啟裝置中的計算機，啟動 DDC 編程軟件。

(6) 根據監控原理，并按照硬件連接圖，使用編程軟件完成空調機監控程序的編寫。

(7) 檢查軟件中硬件點分配是否與實際硬件連接圖一致？不一致，請?jiān)谲浖行薷狞c(diǎn)的

(8) 分配。

(9) 將已仿真成功的空調機監控程序下載到直接數字控制器。

(10) 用萬用表等測試各類信號的硬件是否正確？

(11) 確定風機狀態，如風機處于 " 運行 " 狀態，調節送風溫度電位器，改變送風溫度

12) 模擬傳感器輸入信號，觀察并記錄冷水閥的開度變化情況。

(13) 確定風機狀態，如風機處于 " 停止 " 狀態，調節送風溫度電位器，改變送風溫度

(14) 模擬傳感器輸入信號，觀察并記錄冷水閥的開度變化情況。

(15) 將過濾網壓差模擬開關撥向 " 故障 " ，觀察并記錄冷水閥的開度變化。

(16) 調節送風和回風濕度電位器，改變送風和回風濕度模擬傳感器輸出信號，觀察 DDC

(17) 實測送風和回風濕度信號的變化情況。

3 、空調監控系統實訓三（樓宇帶加濕新風空調系統實訓）

(1) 送風溫度監控：由送風通道的溫度傳感器實測送風溫度，通過調節冷水閥開度， 使送風溫度控制在設定的范圍內，從而使室內的溫度保持相對恒定。

(2) 送風濕度、實時監視送風濕度濕度信號的變化。分析空調機系統中各類輸入輸出點的信號類型，完成空調系統實訓模塊 I/O 信號與控制器的聯接。

(3) 直接數字控制器的硬件連接，并繪制出硬件連接圖。

(4) 防凍開關的應用與監視。

(5) 新風閥的調節，加小濕閥的調節與變化。

(6) 系統的手自動監控與故障監控。

4 、空調監控系統實訓四（樓宇無加濕新風空調系統實訓）

1) 送風機的運行監控

(2) 送風機的壓差監控與作用

(3) 送風的故障與監視

(4) 防凍開關的作用與監視

(5) 送風的溫度調節與監控

(6) 冷熱水閥的控制與溫度間的變化。

新風閥與送風溫度的調節關系與監控。

四、設備系統系統技術指標：

1. 工作電壓：單相三線 220V±5% 50Hz

2. 整機容量：＜ 300W

3. 外型尺寸： 150×70×180cm3

4. 安全保護：具有漏電自動保護裝置

5. 故障設置：具有故障設置系統

6. 可擴展，可兼容

7. 輸出， 10 點、 IO/DO 輸入， 12 點 AI/DI

8. 信號方式；干觸點 /0-20MA/0-10A/ 發 10K

五、樓宇空調監控系統實驗實訓系統配置單

序號	名稱	規格型號	單位	數量
1	漏電開關	DZ47LE32 10A 1P+N	只	1
2	保險	RT18-32 含 5A 保險絲	只	1
3	指示燈	直徑 16mm ，圓頭 AC220V 紅	只	1
4	指示燈	直徑 16mm ，圓頭 DC24V 紅	只	2
5	指示燈	直徑 16mm ，圓頭 DC24V 綠	只	1
6	指示燈	直徑 16mm ，圓頭 DC24V 黃	只	1
7	鑰匙開關	直徑 22mm ，自鎖	只	1
8	開關電源	輸出 DC24V/3A 12V/2A	只	1
9	鈕子開關	小鈕子開關 6 腳	只	4
10	按鈕開關	直徑 16mm ，圓頭 自鎖 紅	只	3
11	旋鈕開關	直徑 22mm ， 2 檔 自鎖	只	5
12	透明中繼	HH54P DC24V	只	3
13	直流電壓表	99C1-15V	只	6
14	電位器	WTH118-1A 2W 10K	只	5
15	電位器帽	MF-A04	只	5
16	直流風機	60 × 60 × 25mm DC24V	只	2
17	DDC	DED-BA-E7501-2	只	1
18	通訊線		條	1
19	壓差開關	TEB930 20-200Pa	只	1
20	液漲式溫控開關	三腳 -35 ℃ -+35 ℃	只	1
21	比例積分溫控器	SHUNFENG CONTROLS SF-8803	只	1
22	中央空調電動調節閥溫度傳感器	SF-9104	只	1
23	電動閥執行器	VA-3100-24	只	1
24	電動調節閥體	DN32	只	1
25	電動二通閥	DN20 AC24V	只	1
26	電動風閥	4 檔 口徑 100	只	1
27	鈑金件		套	1

。
