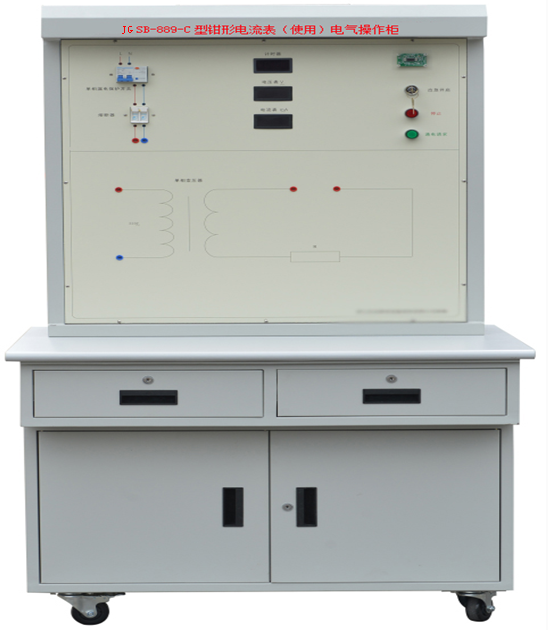

JG- 88 9-C 型 鉗形電流表（使用）電氣操作柜

2. 產品概述

本操作柜根據 鉗形電流表規范操作規程的要求進行設計，可對學生進行正確使用和操作鉗形電源表的技能訓練，通過本實訓臺的訓練可以讓學生學會單相變壓器電路線路裝接，快速了解變壓器的工作原理和鉗形電流表工作原理，并掌握鉗形電流表在電氣檢修中的使用方法及使用過程中的注意事項。本設備 非常 適合高職、高專、中等職業院校開設的電工、電氣自動化、 電梯相關專業 的入門教學與能力考核使用， 另外還可 作為技工學校、職教中心、職業資格鑒定站進行電梯職業技能實訓與技能鑒定和考核使用。

3. 實訓項目

3.1 單相變壓器電路線路裝接實訓；

3.2 用鉗形電流表直接測量線路電流考核實訓；

3.3 用鉗形電流表的測線路電壓、電阻實訓。 ?

4. 設備結構組成（特點）

-889-C 型鉗形電流表（使用）電氣操作柜由實訓桌和實訓臺兩部份組成。

4.1 實訓桌

4.1.1 實驗桌有兩個帶鎖抽屜可以存放實訓用工具器材和實訓資料等，下部有一個帶鎖功能的雙開門的儲物柜，實訓桌底部四腳配置具有帶剎車功能的萬向輪（萬向輪剎車時穩定可靠，開鎖狀態下運動靈活，方便實訓搬運或移動）。

4.1.2 實訓桌主體部分采用全鋼結構，鋼板亞光噴塑，美觀耐用，桌面采用高密度中纖板，操作邊整邊，邊緣加厚做小 R 型拋光處理，滑軌采用靜音滑軌；桌面高度采用符合人體工學原理的適宜高度： 800mm 。

4.2 實訓臺

4.2.1 實訓臺主體部分采用全鋼結構，鋼板亞光噴塑，美觀耐用，臺面采用鋁塑板印制而成，整個實訓臺由漏電保護開關、熔斷器、開關電源、數顯計時器、智能刷卡啟動電路板、單相變壓器、交流接觸器、數字鉗形電流表、照明日光燈、各種按鈕和安全接線柱等組成。

4.2.2 本實訓臺把鉗形電流表測試操作對像部件經過安全的處理裝設到本實訓臺上，采用插拔式安全接線方式，學生可根據變壓器的工作原理無限次的裝接變壓器連線實訓，用鉗形電流表規范測量電路實訓，起到安全實訓又不容易損壞器件的目的。

4.2.3 本實訓臺采用鑰匙應急開啟和刷卡兩種開啟方式使用，方便教師管理實訓設備，防止未經受權人隨意操作設備，有效保護學生人身和設備安全。

5. 設備主要配置

序號	品 名	型 號	數量	單位
1.	單相漏開	DZ47LE-32	1	只
2.	熔斷器	RT18-32 2P	1	只
3.	變壓器	40W 220V/24V	1	只
4.	數顯電壓表	5135	1	只
5.	數顯電流表	5135	1	只
6.	IC 讀寫模塊	CY-14443-C/P	1	套
7.	繼電器控制板	PCB2015106	1	塊
8.	開關電源	SB-104	1	只
9.	數顯計時器	WR5135-CT	1	個
10.	帶鎖開關	LA68F-22Y/2	1	個

6. 配套工具清單

6. 配套工具清單

序號	品 名	型 號	數量	單位
1.	IC 卡	S50	1	塊
2.	交流數字鉗形表	MS2026	1	套
3.	安全連線	1000mm 紅	3	條
4.	安全連線	1000mm 藍	3	條

7 ．技術性能（參數）

7.1 電源

7.1.1 輸入電源電壓

7.1.1.1 系統總電源電壓：單相 AC （ 220 ± 22 ） V ；頻率：（ 50 ± 1 ） Hz 。

7.1.1.2 開關電源輸入電源電壓： AC （ 220 ± 22)V ；頻率：（ 50 ± 1 ） Hz 。

7.1.2 開關輸出電源電壓： DC （ 24 ± 2.4 ） V ； DC （ 12 ± 1.2)V ； DC （ 9 ± 0.9 ） V ； DC （ 5 ± 0.5)V ；

7.2 系統整機電流 ≤ 2A

7.3 整機功率≤ 0.5KVA

7.4 整機重量：≤ 100kg

7.5 工作環境：溫度 -10 ℃～ +40 ℃ 相對濕度＜ 70%(30 ℃ ) 海拔＜ 4000m

7.6 外形尺寸：

7.6.1 操作柜整體尺寸： 1000mm*750mm*1850mm

7.6.2 實訓桌尺寸： 1000mm*750mm*800mm

7.6.3 實訓臺尺寸： 890mm*330mm*850mm

7.7 安全保護：安全符合國家標準

7.7.1 具有漏電自動保護功能

7.7.2 具有短路保護功能

7.7.3 過載保護功能



。
