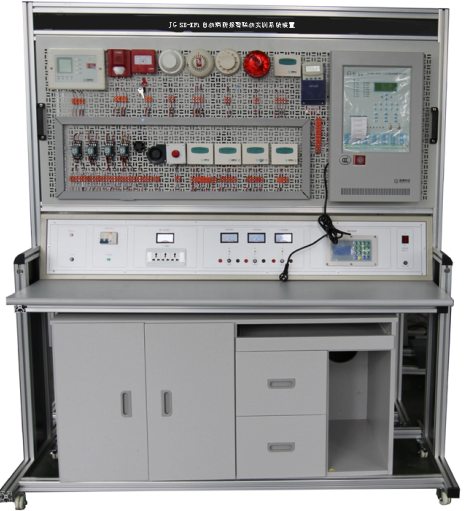

JGSB-XF1自動消防報警聯動實訓系統裝置

一、系統概述：

1、本系統在智能建筑中通常被作為智能建筑三大體系中的 BAS （建筑設備管理系統）的一個獨立的子系統。該系統是通過消防系統中各個探測設備（煙感探測器及溫感探測器）的參數變化進行火災報警，并通過相關信號以實現消防的聯動控制。系統能進行各種模擬火災和報警聯動操作演示、系統的設置、聯動編程、線路設計、聯網、線路及設置故障的判斷及排除等實訓。

二、裝置組成：

樓宇消防聯動實訓系統采用開放式和拆裝式結構設計，采用鋁合金型材 + 網孔板結構，桌面為高級防火防水板，耐磨高密度板，結構堅固，配有常用電源控制柜，能對各系統進行供電、接線、調試運行和維護實訓和考核。設備有設備備柜，用于放置工具、存放資料等，實訓桌還設有四個萬向輪和四個固定調節機構，便于移運和固定，有利于實訓室布局。

技術參數
1.實訓臺工作電源： AC220V±10% 50Hz
2. 工作環境：環境溫度范圍為 -20 ℃～ +45 ℃ 相對濕度＜ 85%
3. 外形尺寸： 1600mm×700mm×1800mm

實訓內容
1. 系統設備認識及接線操作
2. 報警控制器、短路隔離器、聯動接口模塊的的安裝與連接
3. 火災顯示盤的安裝、連接與使用
4. 各種火災探測器的安裝與連接
5. 智能輸入、輸出模塊、聲光報警器、報警按鈕的安裝與連接
6. 元件地址編碼設置
7. 系統的管理操作
8. 系統的數據查詢操作
9. 設備啟停操作
10. 單點操作
11. 聯動編程
12. 線路故障的判斷與處理
13. 程序設置錯誤的判斷與糾正
14. 設計并安裝一個簡易應用系統

7. 聯動盤現場接口
(1) 三線控制，接線部分簡潔方便，輕松實現啟停回答功能；
(2) 兩種輸出控制方式可供選擇，電平輸出和脈沖輸出。
8. 手動報警按鈕
火災發生時，按下有機玻璃片，按鈕的火警燈點亮，同時向控制器發出火警信號；
9. 消防栓按鈕
火災時按下壓片控制器報警，點亮火警指示燈 ( 紅 ) ，同時輸出一組外控空接點，啟動消防泵時，接入啟泵回答信號，啟泵指示燈點亮 ( 綠色 ) ，復位時，滑下滑動蓋，按下復位按鈕。
10. 聲光報警器、警鈴
現場發生火災接到控制信號后，發出強烈的聲音警報信號，以達到提醒現場人員注意的目的。
11. 電子編碼器完成現場設備的編碼、設備類型與靈敏度的更改等功能。

五、消防聯動系統配置單：

。
