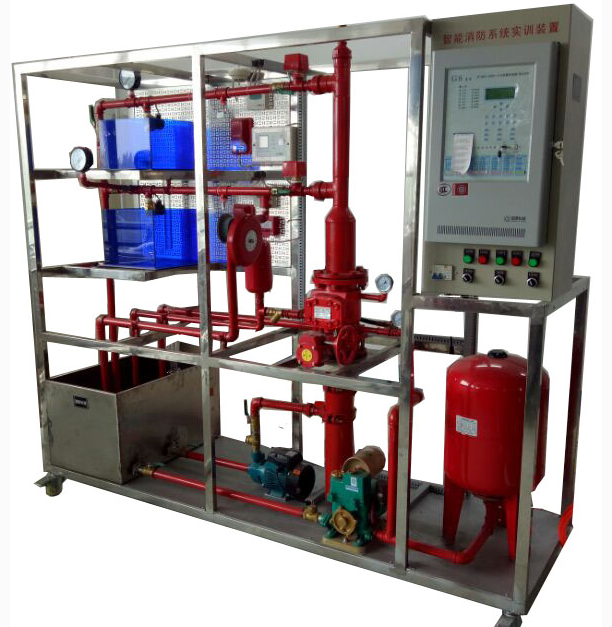

JG-X5智能消防系統實訓裝置
一、系統概述 ;
消防聯動控制中心及噴淋滅火系統實訓裝置 ” 依據 [ 建筑消防設計規范 ] 進行標準設計該系統具有消防控制聯動中心、消防噴水滅火系統典型結構，能夠完成火災探測，早期探測，火災報警，現場滅火，同時還能清楚的展示噴淋滅火系統的典型設備構成和系統工作原理，通過該裝置的操作學習，學生可以對樓宇中噴水滅火系統的結構有一個全面的了解，噴淋系統與聯動動控制中心系統實現聯網控制，探測器與聯動中心聯接實現手自動控制；完全實現現智能化大樓設計，掌握建筑物內部主要滅火設備的應用，熟悉樓宇中濕式報警閥、水流指示器、壓力開關等滅火設備的結構和原理，了解消防控制中心的聯動操作與設置，可與廣播電話中心的控制與操作設置，了解現代建筑消防聯動設備系統原理和調試，熟悉消防的控制原理和工作過程。它適用于學習《建筑滅火系統》、《樓宇給排水系統》、《樓宇消防控制系統》等專業課的中職業院校的實訓教學。
二、系統特點
1、具有試驗性噴淋啟動功能，當自動控制系統出現故障時，可手動啟動噴淋泵
2、本身自帶控制器，可實現本地控制，也可實現消防報警聯動控制
3、模型框架和水箱等主要部件全部使用不銹鋼器件，保證不生銹、不易老化
4、噴淋泵和氣壓罐等關鍵設備分別采用知名設備，穩定型強
5、濕式報警閥、水流指示器、壓力開關等設備全部通過國家強制性產品認證
6、單片機采集系統
三、基本配置及參數
1.噴淋滅火系統配置
2.模型框架和水箱等主要部件全部使用不銹鋼器件，不易生銹、不易老化，模擬兩層大樓噴淋滅火系統；模型系統主要由噴淋水泵、氣壓罐、濕式報警閥、水力警鈴、延時器、壓力開關、水流指示器、封閉式噴頭、試驗閥、火災探測器、火災報警器等典型噴水滅火設備構成，能生動模擬大樓內水滅火系統的典型結構。
3.噴淋水泵：數量 1 臺功率 750W 揚程： 30 米流量 :8 立方米 / 小時
4.高位水泵模擬氣壓罐：數量 1 臺容積 50 升，功率 750W 揚程： 30 米， 0.3MP
5.濕式報警閥：數量 1 臺口徑：Ф 100mm 額定工作壓力 1.2MPa
6.玻璃球噴頭：數量 6 個 68 ℃溫級
7.水流指示器：數量 2 個靈敏度 15L-37.5L/min
8.感煙探測器： 1 個，總線編碼型，報警電流小 2MA 普通煙霧體濃渡等級
9.感溫探測器： 1 個總線編碼型，報警電流小 2MA 、 68 ℃溫級
10.電源控制屏
提供交流電源：單相交流電 220V 50Hz ，帶有過流保護
11.火災報警控制器 ( 聯動型 )
(1)采用 192×64 點陣液晶顯示，可同屏顯示 4 行 12 列漢字信息
(2)可以現場編輯總線設備的區、層、狀態、類型、安裝位置等信息
(3)256條事件記錄，記錄控制器運行中的各種事件，可隨時查閱
(4)可以現場編輯聯動公式
(5)2個總線回路，可連接 254 個現場器件
(6)1個 RS485 通訊口，用于同火災顯示盤、設備操作盤、滅火控制盤進行通訊，可接 16 臺火災顯示盤； 2 臺設備操作盤； 4 臺（ 8 區）滅火控制盤
5、探測器
配備可燃氣體探測器、智能光電感煙探測器和差定溫火災探測器等三種探測器。
6、輸入模塊、控制模塊輸入模塊
主要用于壓力開關等信號檢測，控制模塊主要用于控制排煙閥、送風閥、卷簾門等設備。
7、聯動盤現場接口
(1)三線控制，接線部分簡潔方便，輕松實現啟?；卮鸸δ?；
(2)兩種輸出控制方式可供選擇，電平輸出和脈沖輸出。
8、手動報警按鈕
火災發生時，按下有機玻璃片，按鈕的火警燈點亮，同時向控制器發出火警信號。
9、消防栓按鈕
火災時按下壓片控制器報警，點亮火警指示燈 ( 紅 ) ，同時輸出一組外控空接點，啟動消防泵時，接入啟泵回答信號，啟泵指示燈點亮 ( 綠色 ) ，復位時，滑下滑動蓋，按下復位按鈕。
10、聲光報警器、警鈴
現場發生火災接到控制信號后，發出強烈的聲音警報信號，以達到提醒現場人員注意的目的。
三、技術參數
1、輸入電源：單相三線～ 220V±10% 50Hz
2、環境溫度： +4 ℃～ +45 ℃
3、裝置容量：＜ 3000kVA
4、外形尺寸： 2200mm×680mm×2000mm
5、安全保護：具有漏電自動保護裝置
四、實訓項目
1.系統結構與設備認識
2.噴淋滅火系統仿真軟件安裝與使用
2.噴淋滅火系統仿真軟件安裝與使用
3.噴淋滅火系統伺應狀態操作
4.噴淋滅火系統調試
5.火災探測與火災報警
6.噴淋滅火操作
7.噴淋滅火監控軟件安裝與使用
8.噴淋系統系統綜合操作訓練
9.消防噴水手自動控制的實訓
10．消防系統模塊的作用與聯接
11.火災真實演示實訓
12.噴淋滅火系統與消防報警系統聯動
13.消防聯動動主機的設置
14.消防聯動主機的聯動編程
15.消防探測器的便用與編碼
五、系統配置單。
序號 |
產品名稱 |
型號 |
主要參數 |
數量 |
1 |
等離子煙感探測器 |
工作電壓： DC18-24v 報警電流 20mA |
1個 |
|
2 |
等離子溫感探測器 |
工作電壓 DC18-24v 報警電流 20mA |
1個 |
|
3 |
短路隔離器 |
1個 |
||
4 |
手動按鈕 |
工作電壓 DC18-24v 報警電流 20mA 動作電流 600UA |
1個 |
|
5 |
智能化控制主機 |
1臺 |
||
6 |
聲光報警器 |
工作電壓 16-28V 啟動電流： 3.0MA |
2個 |
|
7 |
繼電器 |
2套 |
||
8 |
排風機 |
1個 |
||
9 |
閉式噴頭 |
四分口徑 |
1只 |
|
10 |
隱蔽噴頭 |
四分口徑 |
1只 |
|
11 |
水流指示器 |
一寸口徑 |
1只 |
|
12 |
信號閥 |
110蘭式 |
1個 |
|
13 |
水箱 |
700*500*400 |
1只 |
|
14 |
高位模擬水泵 |
電壓 AC220V;750W |
1只 |
|
15 |
水位浮球閥 |
6分口徑 |
1只 |
|
16 |
壓力表 |
0-0.6MP |
3只 |
|
17 |
消防泵 |
電壓 AC220V;750W |
1臺 |
|
18 |
不銹鋼機架 |
2200*700*1800mm |
一臺 |
|
19 |
水管套件 |
彎頭，直能，水管，外絲，球閥，等 |
1套 |
|
20 |
噴水觀察室 |
250*350mm |
2間 |
。
