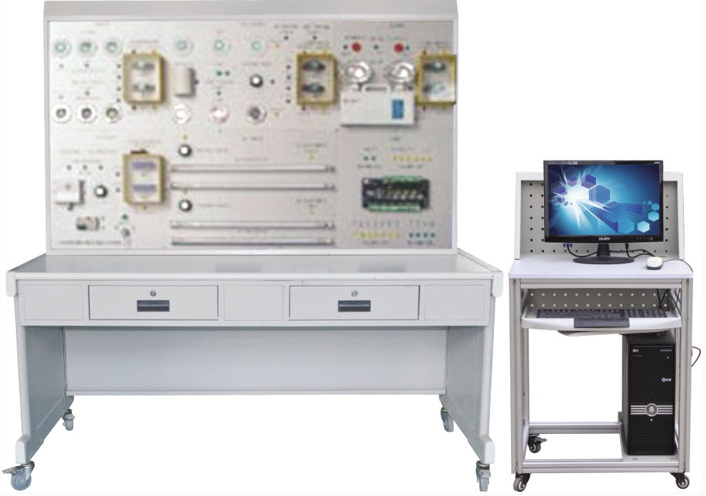

JGKLY-25樓宇照明監控系統實驗實訓裝置
一、系統實訓功能：
能進行各種燈光照明系統操作演示、直接數字控制器(DDC)的操作與編程、時鐘控制的編程與操作、照度自動調節控、動靜探測控制制、區域場景控制、手動遙控器控制，系統軟件的組態、配置與控制，線路的設計與連接、故障的設置、判斷及排除等實驗和實訓，并可與樓宇自控系列中的其它設備聯網進行各種綜合實訓。
二、系統技術指標：
工作電壓：?jiǎn)蜗嗳€220V±5% 50Hz
整機容量：＜300W
外型尺寸：150×70×180cm3
安全保護：具有漏電自動保護裝置
故障設置：具有故障設置系統
三、系統組成：
1 、照明系統模擬板：
公共區域照明控制模擬板、辦公室照度自動調節控制模擬板、景觀照明控制模擬板、情景照明控制模擬板和應急照明控制模擬板，要求能完全模擬真實照明監控系統的工作過程、所有的燈光要求能在 DDC 的控制下按一定的邏輯規律亮滅、所有的照度自動調器和動靜探測器也要求在 DDC 的控制下自動調節、并具用手動遙控器控制功能。配電箱含繼電器系統配置四套、動靜探測器配置一個、手動遙控器配置套、日光燈自動調光系統配置二套、亮度傳感器配置一套。
2 、 HW500DDC 控制器：要求配置： DO 配 6 個點、 DI 配 7 個點、 AI 配 4 個點、 AO 配 2 個點。

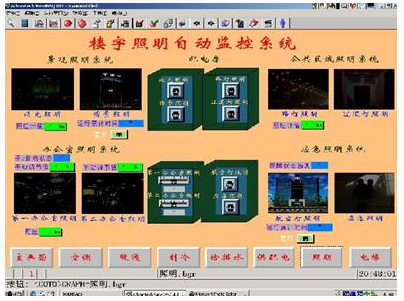

3 、 P4 客戶端電腦：內配置支持 DDC 的客戶端組態軟件一套、客戶端軟件一套。客戶端電腦要求能同服務器聯網。
4 、 ZD-VB 亮度自動調節器：采用工程實際主流應用的亮度自動調節器，布局要求能讓學生反復拆裝而不易損壞，并能與相關器件聯成真實線路進行全真動作。
5 、 FL-476 動靜探測器：采用工程實際主流應用的動靜探測器，布局要求能讓學生反復拆裝而不易損壞，并能與相關器件聯成真實線路進行全真動作。
6 、 BD-6 手動遙控器：采用工程實際主流應用的手動遙控器，布局要求能讓學生反復拆裝而不易損壞，并能與相關器件聯成真實線路進行全真動作。
四、實訓項目
實訓項目一：公共區域照明控制與操作實訓
實訓項目二：辦公室照度自動調節控制與操作實訓
實訓項目三：景觀照明控制與操作實訓
實訓項目四：情景照明控制與操作實訓
實訓項目五：應急照明控制與操作實訓
實訓項目六：手動遙控器控制與操作實訓
實訓項目七：線路故障的判斷與處理
實訓項目八：設備故障的判斷與處理
實訓項目九：設計并安裝一個簡易應用系統
實訓項目十：組態軟件設計實訓項目
。
