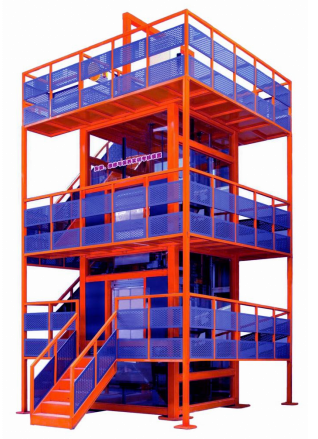

JG-2900LL型 電梯安裝、維修與保養實訓考核裝置

一、主要技術參數

1、工作電源：三相五線 AC380V /220V ±7.5% 50Hz

2、裝置尺寸：不得小于4500×3900×7800（長×寬×高）

3.廳門凈尺寸：800×1000 mm

4.提升高度：1800 mm

5.電梯運行速度：0.2m/s

6.曳引機額定速度：0.4m/s；

7.電梯轎廂上行超速保護裝置：曳引機制動器；

8.制動器額定功率：99W；

9.制動器額定電壓：DC110V；

10.上行超速監控裝置動作速度范圍：1.15～1.65m/s；

11.開門型式：中分；

12.最大功率消耗≤1.6KW

13.控制方式：VVVF；

14.曳引比：2：1；

15.整機重量：≤8噸。

二、設備結構與特點

設備要求采用真實電梯的機構及部件制成，主要由鋼結構井道平臺、曳引系統、導向系統、轎廂系統、門系統、重量平衡系統、電力拖動系統、電氣控制系統及安全保護系統等構成：

1.曳引系統：主要由曳引機、曳引鋼絲繩、導向輪、反繩輪等組成；曳引機由永磁同步電動機、制動器等組成，為電梯的運行提供動力。曳引鋼絲繩連接轎廂和對重，驅動轎廂升降。

2.導向系統：主要由導軌、導靴、導軌支架等組成；導靴安裝在轎廂和對重架上，與導軌配合，強制轎廂和導軌運動于導軌上；導軌架主要起支撐導軌的作用。

3.轎廂系統：由轎廂架與轎廂體（轎壁、轎頂、轎底及操縱箱等）構成；采用中分式開門。

4.門系統：由轎廂門、層門、開門機、門鎖裝置等組成。

5.重量平衡系統：由對重和對重塊裝置等組成。

6.電力拖動系統：由供電系統、曳引電動機、速度反饋裝置、調速裝置等組成；主要提供動力，實現電梯調速控制。

7.電氣控制系統：由操縱裝置、位置顯示裝置、控制柜、平層裝置、旋轉編碼器等組成；采用集選變頻控制方式。

安全保護系統：主要由限速器、安全鉗、緩沖器、端站保護裝置等組成；具有接地保護、過流、過載、漏電保護及防墜落等保護功能，符合國家相關的標準。

▲提供試題庫：必須提供試題不少于2套，要求與設備配套，試題可在設備上完成，投標時提供試題。

▲3D仿真教學軟件

該軟件以所投標電梯實訓設備為對象進行設計制作，由于各種電梯的形式有所不同，但基本結構都是一樣的，因此該軟件使學生不但能夠?qū)W習到電梯的原理和安裝的相關知識，也為到實際電梯上進行實訓作充分的準備。

根據電梯安裝工藝軟件分為機房放樣、導軌安裝、曳引機安裝、對重裝置安裝、轎廂架安裝、懸掛曳引繩、限速器漲緊裝置安裝、層門安裝、轎廂及轎門安裝、其它裝置安裝。

要求機房放樣主要內容包括樣板架的制作、放置門頭樣線、井道數據測量與確認、放置導軌樣線等。

要求導軌安裝主要內容包括導軌支架的安裝、導軌的固定與調整、校導尺的運用、導軌的連接等。

要求曳引機安裝主要內容包括工字橫梁鋼的擺放、曳引機架的安裝、曳引機的吊裝、繩頭板的安裝等。

要求對重裝置安裝主要內容包括對重緩沖器的安裝、對重框的安裝、對重反繩輪的安裝、副導靴的安裝、對重塊的安裝等。

要求轎廂架安裝主要內容包括轎廂緩沖器的安裝、安全鉗的安裝、龍門架的拼裝、主導靴的安裝、轎底的安裝、轎廂反繩輪的安裝、撞弓的安裝、安全鉗的調整等。

要求懸掛曳引繩主要內容包括繩頭的制作、曳引繩懸掛、曳引繩的張力調整等。

要求限速器漲緊裝置安裝主要內容包括限速器的安裝、漲緊裝置的安裝、限速器鋼絲繩的安裝、限速器與安全鉗聯動的調整等。

要求層門安裝主要內容包括層門地坎的安裝、層門門框的安裝、層門上坎的安裝、層門門扇的安裝、層門門鎖的安裝與調整、層門自閉裝置的安裝與調整等。

要求轎廂及轎門安裝主要內容包括轎廂地坎的安裝、轎廂的拼裝、轎頂護欄的安裝、門機的安裝與調整、轎門門扇的安裝、門刀的安裝等。

要求其它裝置安裝主要內容包括爬梯安裝、端站保護安裝、平層裝置安裝、對重緩沖距的調整、對重護欄安裝、層門及轎廂防切護板的安裝等。



三、要求可完成以下實訓項目

1)曳引電動機變頻驅動控制電路檢測調節及故障查找實訓；

2)曳引機制動器機械調節及故障查找實訓；

3)轎廂門電動機變頻器驅動控制電路檢測調節及故障查找實訓；

4)限速器動作調節實訓；

5)限速器動作控制電路檢測即故障查找實訓；

6)安全鉗調節檢測調節實訓；

7)安全鉗傳動機構調節檢測調節實訓；

8)轎廂門傳動機構調節、維護、故障查找及排除實訓；

9)轎廂門控制電路故障查找及排除實訓；

10)廳門傳動機構調節、維護、故障查找及排除實訓；

11)廳門控制電路故障查找及排除實訓；

12)轎廂導軌檢測、調節實訓；

13)對重導軌檢測、調節實訓；

14)導靴與導軌的檢測、調節實訓；

15)平層裝置調節及控制電路故障查找及排除實訓；

16)樓層轎廂召喚箱調節及控制電路故障查找及排除實訓；

17)轎內按鈕操縱箱控制電路故障查找及排除實訓；

18)指層燈箱控制電路故障查找及排除實訓；

19)轎頂檢修箱控制電路故障查找及排除實訓；

20)上端極限位置保護裝置控制電路故障查找及排除實訓；

21)下端極限位置保護裝置控制電路故障查找及排除實訓；

22)照明控制電路故障查找及排除實訓；

23)通訊電路故障查找及排除實訓；

24)微機控制電路故障查找及排除實訓；

25)電源電路故障查找及排除實訓；

四、▲配置要求

1?井道及觀測平臺（提供詳細的清單及尺寸，詳見附件一）?1?套?

2?曳引機??1?套?

3?轎廂導軌??1?套?

4?對重導軌??1?套?

5?轎廂架?表面噴漆處理?1?套?

6?轎廂?表面噴漆處理?1?套?

7?限速器－漲緊裝置?1?套?

8?限速器傳動鋼絲繩??1?套?

9?曳引鋼絲繩?1?套?

10?安全鉗?1?套?

11?安全鉗傳動機構?表面噴漆處理?1?套?

12?樓層招呼箱?電壓：DC24V；?2?套?

13?指層燈箱?電壓：DC24V；?2?套?

14?轎內操作箱??1?套?

15?上端極限位保護裝置??1?套?

16?下段極限位保護裝置??1?套?

17?平層控制裝置??2?套?

18?主控制柜??1?套?

19?轎頂維修箱?1?套?

20?電梯照明裝置?電壓：AC220V/60W螺口?1?套?

21?轎頂繩輪?輪節徑：400mm；繩槽數：3；?1?只?

22?對重繩輪?輪節徑：400mm；繩槽數：3；?1?只?

23?機房導向輪?輪節徑：400mm；繩槽數：3；?1?只?

24?實訓工具（不少于45種規格）?1?套?

25?隨機資料?相關說明書及圖紙?1?套?

附件一：

名稱	型號／規格	數量	單位	備注
井道立柱底板	材料：Q235；尺寸：400×400×12mm；	4	塊
走廊立柱底板	材料：Q235；尺寸：250×250×12 mn；	4	塊
平板	材料：Q235；尺寸：150×150×3 mm；	4	塊
	材料：Q235；尺寸：80×80×3mm；	4	塊
花紋板	材料：Q235；尺寸：800×1670×3mm；	5	張
	材料：Q235；尺寸：800×2300×3mm；	2	張
	材料：Q235；尺寸：800×2230×3mm；	5	張
	材料：Q235；尺寸：106×200×3mm；	2	張
井道立柱	材料：Q235；尺寸：150×150×5000mm；	4	條
踏步一樓	材料：Q235；寬度：880mm；	5	階
踏步二樓	材料：Q235；寬度：680mm；	10	階
踏步三樓	材料：Q235；寬度：680mm；	11	階
膨脹螺絲	M14×120mm；	40	只	帶平墊，圈墊
平臺架	材料：Q235；尺寸：800×3900mm；	5	個
	材料：Q235；尺寸：800×2300mm；	2	個
欄桿	材料：Q235；尺寸：1100×3740mm；	6	個
	材料：Q235；尺寸：1100×3740mm；	1	個	高欄
	材料：Q235；尺寸：1450×2350mm；	1	個	正
	材料：Q235；尺寸：1100×1425mm；	1	個	反
	材料：Q235；尺寸：1100×720mm；	4	個	直角
一樓樓梯欄桿	材料：Q235；正斜	1	個
一樓樓梯欄桿	材料：Q235；反斜	1	個
二樓樓梯欄桿	材料：Q235；側斜	1	個
三樓樓梯欄桿	材料：Q235；側斜	1	個
不規則欄桿	材料：Q235；	1	個
不規則欄桿	材料：Q235；	1	個
方管	材料：Q235；40×60mm；	4	條
走廊立柱	材料：Q235；尺寸：150×150×6000mm；	4	條
