JGSB - 88 9-I 型改變自動扶梯電動機轉向
2.產品概述
本操作柜能進行 自動扶梯電動機轉向控制 電路的裝接教學、實訓、考核， 通過實訓 可以讓學生快速裝接 自動扶梯電動機轉向控制 電路。了解其電路工作原理 。老師可以根據教學需要對學生進行自動扶梯電動機轉向控制 電路裝接 實訓與考核使用，非常適合高職、高專、中等職業院校開設的電梯相關專業的入門教學與能力考核使用，另外還可作為技工學校、職教中心、職業資格鑒定站進行電梯職業技能實訓與技能鑒定和考核使用。
3.實訓項目
自動扶梯電動機轉向控制 電路 設計與線路裝接實訓。
4.設備結構組成（特點）

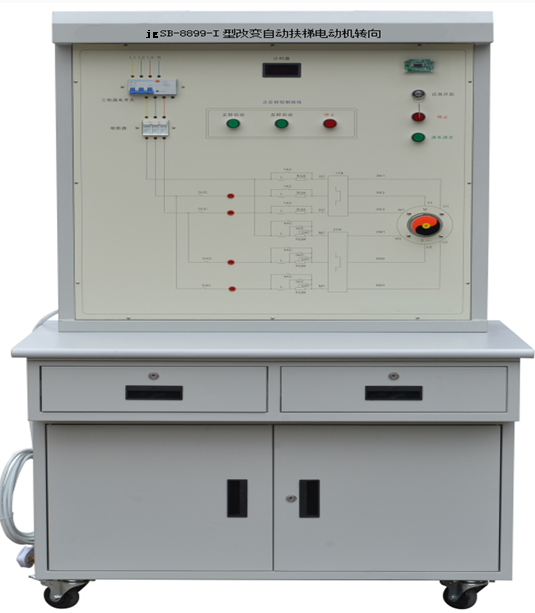

JG-889-I 型改變自動扶梯電動機轉向由實訓桌和實訓臺兩部份組成。
4.1實訓桌
4.1.1 實驗桌有兩個帶鎖抽屜可以存放實訓用工具器材和實訓資料等，下部有一個帶鎖功能的雙開門的儲物柜，實訓桌底部四腳配置具有帶剎車功能的萬向輪（萬向輪剎車時穩定可靠，開鎖狀態下運動靈活，方便實訓搬運或移動）。
4.1.2 實訓桌主體部分采用全鋼結構，鋼板亞光噴塑，美觀耐用，桌面采用高密度中纖板，操作邊整邊，邊緣加厚做小 R 型拋光處理，滑軌采用靜音滑軌；桌面高度采用符合人體工學原理的適宜高度： 800mm 。
4.2實訓臺
4.2.1 實訓臺主體部分采用全鋼結構，鋼板亞光噴塑，美觀耐用，臺面采用鋁塑板印制而成，整個實訓臺由漏電保護開關、熔斷器、開關電源、數顯計時器、智能刷卡啟動電路板、三相電動機、交流接觸器、照明日光燈、帶鎖開關、按鈕開關和安全接線柱等組成。
4.2.2 本實訓臺 本 把自動扶梯電動機轉向控制電路以原理圖的形式印制在臺面上，并設計相對應的路圖設計裝接考核點，學生根據自動扶梯電動機轉控制原理正確裝接電路實訓、原理驗證，可作為學生電梯專業基礎知識掌握情況的考核使用。
4.2.3 本實訓臺采用鑰匙應急開啟和刷卡兩種開啟方式使用，方便教師管理實訓設備，防止未經受權人隨意操作設備，有效保護學生人身和設備安全。
5.設備主要配置
序號 |
品 名 |
型 號 |
數量 |
單位 |
1. |
三相漏開 |
正泰 DZ47LE-32 C 型 |
1 |
只 |
2. |
熔斷器 |
RT18-32 3P |
1 |
只 |
3. |
三相異步電動機 |
JW5024 |
1 |
臺 |
4. |
IC 讀寫模塊 |
CY-14443-C/P |
1 |
套 |
5. |
繼電器控制板 |
PCB2015106 |
1 |
塊 |
6. |
開關電源 |
SB-104 |
1 |
只 |
7. |
數顯計時器 |
WR5135-CT |
1 |
個 |
8. |
帶鎖開關 |
LA68F-22Y/2 |
1 |
個 |
6.配套工具清單
序號 |
品 名 |
型 號 |
數量 |
單位 |
1. |
IC 卡 |
S50 |
1 |
塊 |
2. |
安全連線 |
1000mm 紅 |
2 |
條 |
7．技術性能（參數）
7.1電源
7.1.1輸入電源電壓
7.1.1.1系統總電源電壓：三相 AC （ 380 ± 38 ） V ；頻率：（ 50 ± 1 ） Hz 。
7.1.1.2開關電源輸入電源電壓： AC （ 220 ± 22)V ；頻率：（ 50 ± 1 ） Hz 。
7.1.2開關輸出電源電壓： DC （ 24 ± 2.4 ） V ； DC （ 12 ± 1.2)V ； DC （ 9 ± 0.9 ） V ； DC （ 5 ± 0.5)V ；
7.2系統整機電流 ≤ 2A
7.3整機功率≤ 1KVA
7.4整機重量：≤ 100kg
7.5工作環境：溫度 -10 ℃～ +40 ℃ 相對濕度＜ 70%(30 ℃ ) 海拔＜ 4000m
7.6外形尺寸：
7.6.1操作柜整體尺寸： 1000mm*750mm*1650mm
7.6.2實訓桌尺寸： 1000mm*750mm*800mm
7.6.3實訓臺尺寸： 890mm*330mm*850mm
7.7安全保護：安全符合國家標準
7.7.1具有漏電 自動保護功能
7.7.2具有短路保護功能
。
