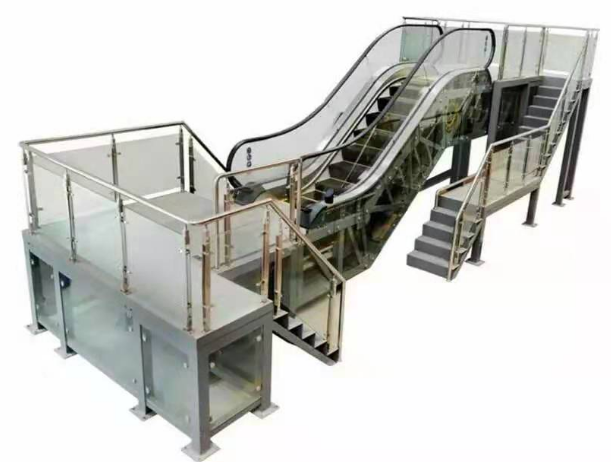

JG -DTF03型 自動扶梯安裝維修保養實訓考核裝置 根據真實自動扶梯的安裝調試和維保需求開發，方便學生更加直觀感性認識和了解自動扶梯在各種運行狀態下各機構的動作過程及故障現象，桁架外部采用玻璃結構。JG -DTF03型 自動扶梯安裝維修保養實訓考核裝置 能實現滿足GB16899-2011要求的自動扶梯的載客和安全保護功能，符合TSGT7005-2012的相關要求。J G-DTF03型 自動扶梯安裝維修保養實訓考核裝置 采用先進的自動扶梯一體化控制及旁路變頻驅動技術，采用主流的曳引機，采用符合GB16899-2011要求的PESSRAE（用于自動扶梯和自動人行道的可編程電子安全相關系統）。J G-DTF03型 自動扶梯安裝維修保養實訓考核裝置 人為隱蔽地設置了幾十項電路故障，學生借助原理圖分析、判斷故障，全面真實的了解電梯電氣故障及排除，是進行技能培訓考核的理想設備，教學效果真實顯著。

二、技術指標

1.輸入電源：三相四線（或三相五線）AC380V±10%50Hz

2.整機容量：＜8kVA

3.提升高度：2000mm

4.驅動方式：變頻（節能自起動）

5.控制方式：PLC

6.監控系統：電壓、電流工況實時監控。

7.故障模塊：具有32位常見故障模擬設置功能。

8.安全保護：具有保護接地、過載、過流、漏電流保護功能，安全符合國家標準。

9.外形尺寸：9500mm（長）×3000mm（寬）×3500mm（高）

10.實訓桌尺寸：1680×710×1050mm

11.輔助梯尺寸：1400×600×2180mm

12.裝置結構：實訓電梯為鋼結構，實驗臺為鐵質雙層亞光密紋噴塑結構，堅固耐用。

三、基本配置

1、交流供電電源：提供三相五線交流電源（AC380V），帶有過流漏電保護措施。

2、人身安全保護體系統：實驗臺上裝有電流型漏電保護裝置，控制屏內線路或強電輸出回路若有漏電現象，立即切斷電源，確保實驗人員和設備安全。

3、實驗臺：面板上安裝有電壓和電流監控表，可以實時直觀地觀察電梯的工作狀態，電梯形態逼真；完全采用工業實際使用的電梯研制而成。電梯配備有完整而詳細的線路原理圖，方便分析設備工作原理及線路故障分析和排除。

4、故障設置：面板根據不同配置設有20-28不等的故障開關，29-32為備用的開關，方便教學過程中隨機設置電梯安全線路故障，充分適應教學內容變化的需要。

5、實驗桌：實驗桌由工業標準鋁型材搭建，型材表面通過電氧化處理，美觀大方、經久耐用。桌面采用高密度板材，結構堅固，造型美觀大方；設有兩個大抽屜，用于放置工具及資料等。

四、實驗項目及主要內容

1、讓學生熟悉工業常用人行道扶梯的工作原理、結構組成，低壓電器的結構及原理。

2、通過分析電氣原理圖，學生借助原理圖分析，掌握電梯的安全保護和工作形態；并通過分析測量，找出故障點所在位置，深刻理解電梯的運行原理。

3、提高學生實際的動手分析能力，實際提高技能操作水平。

4、通過對電梯故障的分析、排除，完成電梯常見故障的認知和理解。

5、通過對PLC主機的編程，了解PLC程序的編程原則和方法。

五、自動扶梯的結構特點

自動扶梯是以電力驅動，在一定方向上能夠大量、連續運送乘客的開放式運輸機械。

具有結構緊湊、安全可靠、安裝維修簡單方便等特點。因此，在客流量大而集中的場所，如車站、碼頭、商場等處，得以廣泛應用。本扶梯具備運輸能力，各傳動零件均采用金屬件精制而成。

六、自動扶梯技術規格表

九、主要實訓項目：

1、自動扶梯的安全操作與使用實訓

2、梯級的拆裝操作與實訓

3、梳齒板的調整與實訓

4、扶手帶的張緊調整與實訓

5、梯級鏈張緊調整與實訓

6、制動器的調整與實訓

7、維護保養前的安全知識操作與實訓

8、日常維護保養

9、自動扶梯緊急救援

10、自動扶梯安全回路故障查找及排除實訓

11、自動扶梯檢修電路故障查找及排除實訓

12、自動扶梯安全監控電路故障查找及排除實訓

13、自動扶梯動力電路故障查找及排除實訓

14、自動扶梯控制電路故障查找及排除實訓

四、主要配置清單

序號	名稱	主要技術指標	數量	單位	備注
1	扶梯框架	材料： Q235 標準型鋼；表面噴漆處理	1	套	扶梯框架采用 Q235 標準型鋼，平臺周圍設有扶手及防護欄； 2 、整個支架分為三層，學生能夠全方位地對扶梯進行學習和實訓，同時也方便老師的實訓指導；
2	金屬桁架	材料： Q235A 標準角鋼；表面噴漆處理	1	套	含梯路導軌
3	驅動主機	廠商：蘇州 / 通潤；型號： FT125 ；最大輸出轉速： 39.2rpm ；額定輸出扭矩： 1499Nm ；電機功率： 5.5KW ；減速箱減速比： 24.5 ： 1 ；制動型式：電磁鼓式；制動器工作電壓： AC220V ；制動器維持電壓： DC110V ；	1	套	含電機、減速箱、制動器、附加制動器；
4	驅動鏈	品牌：蘇州 / 巨人動力；型號： 20A-2 ； 節距： 31.75mm ；	2	條
5	梯級	廠商：蘇州 / 全勝；型號： TJ800A ； 材料：不銹鋼；滾輪直徑： ? 70mm ；輪緣寬度： 25mm ；輪緣材料：聚氨酯；滾輪軸承型號： 6240-2RS ；	1	套
6	梯級傳動鏈	廠商：蘇州 / 潤力；型號： TL133A ；節距： 133.33mm ；梯級距： 400mm ；滾輪直徑： ? 70mm ；輪緣寬度： 25mm ；輪緣材料：聚氨酯；滾輪軸承型號： 6240-2RS ；	2	條
7	張緊裝置	梯級鏈輪齒數： 16 ；單位節距分度圓直徑： 5.1258 ；	1	套	含梯級鏈輪、軸、張緊小車以及梯級鏈的彈簧等；
8	扶手帶	廠商：上海 / 豫金；抗拉強度：≥ 25.0KN ；扶手寬度： 80mm ；內口寬度： 62mm ；內口深度： 10.6mm ；	2	條
9	扶手帶摩擦輪	材料：鑄鐵襯橡膠	2	個
10	扶手導軌	導軌材料： Q235 ；	4	套	含冷拉金屬導軌和滾動軸承尼龍導輪組成；
11	扶手玻璃	材料：鋼化玻璃；厚度： 10mm ；	1	套
12	圍裙板	表面材質：不銹鋼；表面處理方式：發紋；	1	套
13	控制柜	廠商：蘇州 / 臺菱；型號： SY/DZ ；拖動方式：交流星 - 三角；控制裝置： PLC ； PLC 型號： VH-20MR （臺灣豐煒）；電氣安全裝置： MCTC-PES-E1 （默納克）；	1	套	接觸器：西門子； 繼電器：西門子；
14	自動潤滑裝置	自動潤滑系統	1	套	含潤滑泵、濾油器、分油塊、毛刷及油管等；
15	樓層板	表面材質：不銹鋼；表面處理方式：防滑花紋板；	1	套
16	上下前沿板保護開關	型號： TS236	6	只
17	附加制動器檢測開關	型號： TS236	1	只
18	上下出入口安全開關	型號： TR236	4	只
19	上下圍裙板安全開關	型號： TR236	4	只
20	驅動鏈安全開關	型號： ZR236 或 QM-ZV10H236-02Z	1	只
21	梯級缺失傳感器		2	只
22	梯級鏈安全開關	型號： ZR236 或 UKS	1	只
23	梯級下陷安全開關	型號： ZR236 或 UKS	2	只
24	手動盤車工具		1	套
25	移動檢修開關		1	個
26	移動行燈	DC220V	1	個
27	實訓工具		1	套	詳見配套工具清單
28	隨機資料	相關說明書及圖紙	1	套

五、配套工具清單

序號	名稱	型號 / 規格	數量	單位
1	卷尺	3m	1	把
2	萬用表		1	只
3	內六角扳手（組套）	BM-C9	1	套
4	全拋光梅花開口兩用扳手	10	1	把
5	全拋光梅花開口兩用扳手	13	1	把
6	全拋光梅花開口兩用扳手	16	1	把
7	全拋光梅花開口兩用扳手	18	1	把
8	T 型六角扳手	5mm	1	把
9	開口扳手	8 ～ 10	1	把
10	開口扳手	12 ～ 14	1	把
11	開口扳手	17 ～ 19	1	把
12	一字穿心螺絲批	5 × 75	1	把
13	十字穿心螺絲批	2 × 75	1	把
14	工具箱		1	只
15	尖嘴鉗		1	把
15	斜口鉗		1	把
17	活扳手	300 × 36	1	把
18	鋼板尺	300mm	1	把
19	隨機文件		1	套
20	電氣原理圖		1	本

六、功能特點

1. 驅動鏈安全保護；

2. 錯、斷相保護；

3. 梯級鏈安全保護；

4. 扶手帶進入保護；

5. 非操作逆轉保護；

6. 梳齒板安全保護；

7. 圍群板安全保護；

8. 梯級下陷保護；

9. 電機過載保護；

10. 電路接地故障保護；

11. 梯級門隙照明；

12. 扶手帶斷帶保護；

13.Y - Δ 降壓啟動 （ 無變頻時 ）；

14. 自動加油裝置；

15. 群圍板毛刷；

16. 梯級缺失保護；

17. 扶手帶速度監控；

18. 主機抱閘打開檢測；

19. 檢修蓋板打開檢測；

20. 梯級制停距離檢測；

21. 手動盤車裝置檢測。

七、實訓項目

1. 自動扶梯的基本安全操作與使用；

2. 梯級的拆裝操作；

3. 梳齒板的調整；

4. 梳齒前沿板的調整；

5. 扶手帶的張緊的調整；

6. 梯級鏈張緊的調整；

7. 雙排曳引鏈的調整；

8. 扶手雙排鏈的調整；

9. 制動器的調整；

10. 維護保養前的基本安全知識操作與；

11. 日常維護保養；

12. 自動扶梯緊急救援；

13. 自動扶梯安全回路故障查找及排除；

14. 自動扶梯檢修電路故障查找及排除；

15. 自動扶梯安全監控電路故障查找及排除；

16. 自動扶梯動力電路故障查找及排除；

17. 自動扶梯控制電路故障查找及排除
