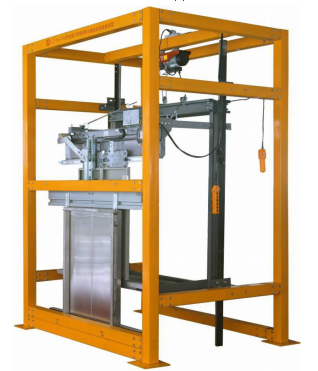

ＪＧ-1800Ｌ型 電梯門系統安裝實訓考核裝置
產品概述
裝置要求主要由鋼結構框架、門框、層門門扇、層門地坎、層門上坎、轎廂龍門架、轎廂門扇、轎廂門地坎、門機等部件組成 。學生根據隨機文件資料說明，在鋼結構框架上進行安裝與調整，使其符合電梯門系統相關規范要求。另外，為能夠使學生更方便的觀看門系統結構，為能夠使學生更方便的對轎門跟層門進行操作，該裝置還可把轎門跟層門進行分離單獨操作。
產品特點要求
整體外觀簡潔明了，占地空間小；
方便學員對門系統內部結構的認識及操作；
方便指導老師對于學員的操作指導及安全監管；
采用真實機構器件，使學生學到的與實際應用的一致；
轎門跟層門采用分離式設計方便學生操作。
技術指標要求
電源輸入：單相三線 AC220V 50Hz；
工作環境：海拔＜1000m；溫度-10℃～+40℃；濕度＜95%RH無水珠凝結；環境空氣中不應含有腐蝕性和易燃性氣體；
門機：永磁同步變頻門機；
門機電機額定電壓：AC100/125V；
門機電機額定轉速：180r/min；
門機電機額定功率：43/94W；
開門寬度：800mm；
門高度：1000mm；
轎門材料：不銹鋼板（可選）；
層門材料：不銹鋼板（可選）；
整機功耗：≤0.5KW；
整機重量：≤400KG；
外形尺寸：1650mm×950mm×1800mm（長×寬×高）。
配置清單要求
| 序號 | 名稱 | 數量 | 單位 | 備注 |
| 1 | 鋼結構框架 | 1 | 臺 | 材料：Q235 / 表面噴塑處理 |
| 2 | 層門扇 | 1 | 套 | 不銹鋼 |
| 3 | 門框 | 1 | 套 | 不銹鋼 |
| 4 | 層門上坎 | 1 | 套 | 材料：Q235 / 表面噴漆處理 |
| 5 | 層門地坎 | 1 | 條 | 鋁合金 |
| 6 | 層門地坎支架 | 2 | 個 | 材料：Q235 / 表面電鍍處理 |
| 7 | 轎廂門扇 | 1 | 套 | 材料：Q235 /表面噴塑處理 |
| 8 | 永磁變頻門機 | 1 | 套 | |
| 9 | 擺臂式異步門刀 | 1 | 套 | 材料：Q235 / 表面電鍍處理 |
| 10 | 轎廂門地坎 | 1 | 條 | 鋁合金 |
| 11 | 安裝與測量工具 | 1 | 套 | 詳見配套工具清單 |
| 12 | 隨機資料 | 1 | 份 | 實訓指導書及相關說明書等資料 |
配套工具清單
| 序號 | 名稱 | 型號 | 數量 | 單位 |
| 1 | 水平尺 | 600 | 1 | 把 |
| 2 | 線墜 （帶磁座 ） | 2m | 1 | 把 |
| 3 | 卷尺 | 3m | 1 | 把 |
| 4 | 開口扳手 | 8～10 | 1 | 把 |
| 5 | 開口扳手 | 10～12 | 1 | 把 |
| 6 | 開口扳手 | 13～16 | 1 | 把 |
| 7 | 開口扳手 | 14～17 | 1 | 把 |
| 8 | 開口扳手 | 18～21 | 1 | 把 |
| 9 | 開口扳手 | 19～22 | 1 | 把 |
| 10 | 開口扳手 | 24～27 | 1 | 把 |
| 11 | 鋼直尺 | 300mm | 1 | 把 |
| 12 | 一字螺絲刀 | 3×75mm | 1 | 把 |
| 13 | 十字螺絲刀 | 3×75mm | 1 | 把 |
| 14 | 活動扳手 | 12寸 | 1 | 把 |
| 15 | 子彈頭三位插板 | TS-103B | 1 | 把 |
實訓項目要求
電梯層門地坎的安裝與調整；
電梯轎廂門地坎的安裝與調整；
電梯層門門框的安裝與調整；
電梯層門上坎的安裝與調整；
電梯層門門扇的安裝與調整；
門機的安裝與調整；
電梯轎門的安裝與調整；
門刀的安裝與調試；
電梯層門地坎與轎廂門地坎尺寸的調整；
電梯門機參數的設置與調試；
電梯開關門的調試；
電梯門系統的保養。
