JGSB - 88 9-E 型電梯驅動系統識別（選擇題方式）
2. 產品概述
本操作柜能進行四種電梯主驅動系統的識別的教學、實訓、考核， 通過實訓 可以讓學生快速識別電梯四種主驅動系統。了解其電路原理及區別 。老師 可以根據教學需要對學生進行 電梯四種主驅動系統 的識別實訓與考核使用，非常 適合高職、高專、中等職業院校開設的 電梯相關專業 的入門教學與能力考核使用， 另外還可 作為技工學校、職教中心、職業資格鑒定站進行電梯職業技能實訓與技能鑒定和考核使用。
3. 實訓項目
電梯各種主驅動系統 的識別實訓與考核 。
4. 設備結構組成（特點）
由實訓桌和實訓臺兩部份組成。
4.1 實訓桌
4.1.1 實驗桌有兩個帶鎖抽屜可以存放實訓用工具器材和實訓資料等，下部有一個帶鎖功能的雙開門的儲物柜，實訓桌底部四腳配置具有帶剎車功能的萬向輪（萬向輪剎車時穩定可靠，開鎖狀態下運動靈活，方便實訓搬運或移動）
4.1.2 實訓桌主體部分采用全鋼結構，鋼板亞光噴塑，美觀耐用，桌面采用高密度中纖板，操作邊整邊，邊緣加厚做小 R 型拋光處理，滑軌采用靜音滑軌；桌面高度采用符合人體工學原理的適宜高度： 800mm 。
4.2 實訓臺
4.2.1 實訓臺主體部分采用全鋼結構，鋼板亞光噴塑，美觀耐用，臺面采用鋁塑板印制而成，整個實訓臺由漏電保護開關、熔斷器、開關電源、數顯計時器、智能刷卡啟動電路板、照明日光燈、各種開關和安全接線柱等組成。

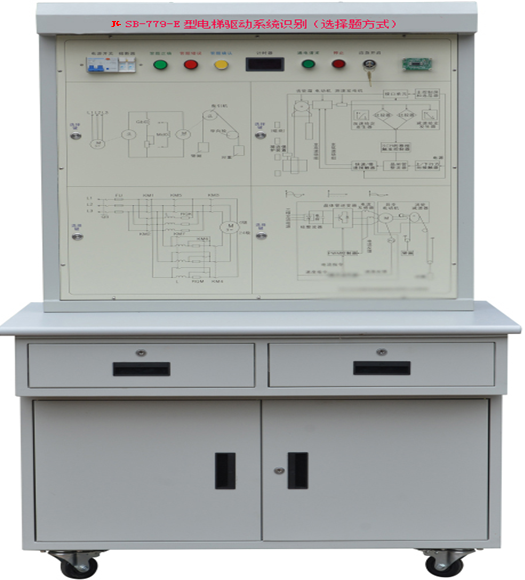

4.2.2 本實訓臺把電梯四種主驅動系統以原理圖的形式印制在臺面上，并設計相對應的選擇按鈕，教師通過設置系統并以選擇題的方式供學生識別選擇，學生根據自己掌握的知識進行自由選擇練習，解答正確或錯誤都會有相應的信息提示，可作為學生電梯專業基礎知識掌握情況的考核使用。
4.2.3 本實訓臺采用鑰匙應急開啟和刷卡兩種開啟方式使用，方便教師管理實訓設備，防止未經受權人隨意操作設備，有效保護學生人身和設備安全。
5. 設備主要配置
序號 |
品 名 |
型 號 |
數量 |
單位 |
1. |
控制主板 |
1 |
塊 |
|
2. |
燈模塊 |
1 |
塊 |
|
3. |
答案模塊 1 |
1 |
塊 |
|
4. |
答案模塊 2 |
1 |
塊 |
|
5. |
金屬環形帶燈按鈕 |
SB19A-PE |
4 |
只 |
6. |
鈕子開關 |
KN32 |
4 |
只 |
7. |
單相漏開 |
DZ47LE-32 |
1 |
只 |
8. |
熔斷器 |
RT18-32 2P |
1 |
只 |
9. |
IC 讀寫模塊 |
CY-14443-C/P |
1 |
套 |
10. |
開關電源 |
SB-103 |
1 |
只 |
11. |
數顯計時器 |
WR5135-CT |
1 |
個 |
12. |
帶鎖開關 |
LA68F-22Y/2 |
1 |
個 |
6. 配套工具清單
序號 |
品 名 |
型 號 |
數量 |
單位 |
1. |
IC 卡 |
S50 |
1 |
塊 |
．技術性能（參數）
7.1 電源
7.1.1 輸入電源電壓
7.1.1.1 系統總電源電壓：單相 AC （ 220 ± 22 ） V ；頻率：（ 50 ± 1 ） Hz 。
7.1.1.2 開關電源輸入電源電壓： AC （ 220 ± 22)V ；頻率：（ 50 ± 1 ） Hz 。
7.1.2 開關輸出電源電壓： DC （ 24 ± 2.4 ） V ； DC （ 12 ± 1.2)V ； DC （ 9 ± 0.9 ） V ； DC （ 5 ± 0.5)V ；
7.2 系統整機電流 ≤ 2A
7.3 整機功率≤ 0.5KVA
7.4 整機重量：≤ 100kg
7.5 工作環境：溫度 -10 ℃～ +40 ℃ 相對濕度＜ 70%(30 ℃ ) 海拔＜ 4000m
7.6 外形尺寸：
7.6.1 操作柜整體尺寸： 1000mm*750mm*1850mm
7.6.2 實訓桌尺寸： 1000mm*750mm*800mm
7.6.3 實訓臺尺寸： 890mm*330mm*850mm
7.7 安全保護：安全符合國家標準
7.7.1 具有漏電自動保護功能
7.7.2 具有短路保護功能
。
