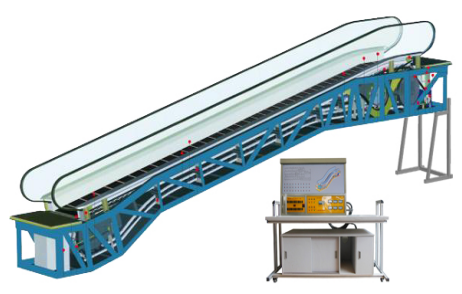

JGFT-2015C型 人行道自動扶梯扶梯教學實訓裝置（工程型設備）教學人行道扶梯實訓設備（工程型）
一、設備概述：
人行道扶梯 電氣技能培訓考核實驗裝置是為各大、中專院校、職業學校的電氣、自動化及相關專業、社會電工培訓、各縣市維修電工鑒定所（站）等單位的 PLC 電氣控制教學、考核而研制，可用于課堂演示、電梯電氣控制原理性操作及實驗實習。實訓裝置人為隱蔽地設置了幾十項電路故障，學生借助原理圖分析、判斷故障，全面真實的了解電梯電氣故障及排除，是進行技能培訓考核的理想設備，教學效果真實顯著。
• 技術指標
• 輸入電源：三相四線（或三相五線） AC 380V±10% 50Hz
• 整機容量：＜ 8kVA
• 提升高度： 17 00mm
• 控制方式： PLC+變頻自起動控制。
• 監控系統：電壓、電流工況實時監控。
• 故障模塊：具有 30位常見故障模擬設置功能。
• 安全保護：具有保護接地、過載、過流、漏電流保護功能，安全符合國家標準。
• 外形尺寸： 110 00mm（長）× 1 200mm（寬）×3700mm（高）
• 實訓桌尺寸： 1680×7 5 0×1 61 0mm
• 輔助梯尺寸： 1400×600×2180mm
• 裝置結構：實訓電梯為鋼結構，實驗臺為鐵質雙層亞光密紋噴塑結構，堅固耐用。
三、實驗裝置的基本配置
1 、交流供電電源：提供三相五線交流電源（ AC380V ），帶有過流漏電保護措施。
2 、人身安全保護體系統：實驗臺上裝有電流型漏電保護裝置，控制屏內線路或強電輸出回路若有漏電現象，立即切斷電源，確保實驗人員和設備安全。
3 、實驗臺：面板上安裝有電壓和電流監控表，可以實時直觀地觀察電梯的工作狀態，電梯形態逼真 ；完全采用工業實際使用的電梯研制而成。電梯配備有完整而詳細的線路原理圖，方便分析設備工作原理及線路故障分析和排除。
4 、故障設置：面板根據不同配置設有 20-28 不等的故障開關， 29-32 為備用的開關，方便教學過程中隨機設置電梯安全線路故障，充分適應教學內容變化的需要。
5 、實驗桌：實驗桌由工業標準鋁型材搭建，型材表面通過電氧化處理，美觀大方、經久耐用。桌面采用高密度板材，結構堅固，造型美觀大方；設有兩個大抽屜，用于放置工具及資料等。
四、實驗項目及主要內容：
1 、讓學生熟悉工業常用人行道扶梯的工作原理、結構組成，低壓電器的結構及原理。
2 、通過分析電氣原理圖，學生借助原理圖分析，掌握電梯的安全保護和工作形態；并通過分析測量，找出故障點所在位置，深刻理解電梯的運行原理。
3 、提高學生實際的動手分析能力，實際提高技能操作水平。
4 、通過對電梯故障的分析、排除，完成電梯常見故障的認知和理解。
5 、通過對 PLC 主機的編程，了解 PLC 程序的編程原則和方法。
五、自動人行道扶梯的結構特點
1 ．結構特點
自動人行道扶梯是以電力驅動，在一定方向上能夠大量、連續運送乘客的開放式運輸機械。具有結構緊湊、安全可靠、安裝維修簡單方便等特點。因此，在客流量大而集中的場所，如車站、碼頭、商場等處，得以廣泛應用。本人行道扶梯具備運輸能力，各傳動零件均采用金屬件精制而成。
六、 自動人行道扶梯技術規格表
序 號 |
內 容 |
1 |
總體說明 |
1 ． 1 |
電梯編號： L1-L2 |
1 ． 2 |
建筑物類型： 校內實訓室 |
1 ． 3 |
扶手支架類型：苗條型 |
1 ． 4 |
扶手支架高度： 9 0 0 mm |
1 ． 5 |
適用標準 ： GB16899-1997 |
2 |
主要技術參數： |
2 ． 1 |
安裝方式 ：室內 |
2 ． 2 |
布置方式 ：單臺 |
2 ． 3 |
提升高度 ： 1700 mm （可根據客戶要求定制） |
2 ． 4 |
傾角 ： 12º |
2 ． 5 |
梯級寬度 ： 8 00 mm （可根據客戶要求定制） |
2 ． 6 |
水平梯級 ： 2 K （ 上 端 ） |
2 ． 7 |
速度 ： 0.5 m/s |
2 ． 8 |
供電方式 ：三相五線制 |
2 ． 9 |
電機電壓 ： 380V |
2 ． 10 |
照明電壓 ： 36V |
2 ． 11 |
頻率 ： 50HZ |
2 ． 12 |
減速機 ：蝸輪蝸桿 |
2 ． 13 |
控制屏安裝 ：桁架內 |
2 ． 14 |
起動 ：星、三角 |
2 ． 15 |
起動方式 ：鑰匙 |
3 |
型材 |
3 ． 1 |
扶手支架型材 ：發紋不銹鋼 |
3 ． 2 |
護壁板 ：透明鋼化玻璃 |
3 ． 3 |
內蓋板 ：發紋不銹鋼 |
3 ． 4 |
外蓋板 ：發紋不銹鋼 |
3 ． 5 |
圍裙板 ：發紋不銹鋼 |
3 ． 6 |
梯級 ：不銹鋼 |
3 ． 7 |
梯級顏色 ：黑色（帶黃邊框） |
3 ． 8 |
扶手帶 ：黑色 |
3 ． 9 |
前沿板及蓋板 ：發紋不銹鋼 |
3 ． 10 |
梳齒 ：合成樹脂 |
4 |
故障顯示（中文） |
5 |
變頻節能功能 |
七、 人行道扶梯主要功能
序號 |
功能名稱 |
功能說明 |
1 |
雙向運行 |
操作上下進出口處鑰匙開關，可實現上行或下行 |
2 |
緊急停止 |
按上下進出口處急停按鈕，可使人行道扶梯停止運行 |
3 |
檢修運行 |
操作檢修盒，可進行檢修點動運行 |
4 |
梯級安全照明 |
人行道扶梯上下部的梯級下方裝有照明燈提醒乘客注意安全 |
5 |
扶手帶入口安全裝置 |
扶手帶入口處有異物則設備停止運行 |
6 |
梯級安全運行裝置 |
梯級發生斷裂下陷時設備停止運行 |
7 |
梳齒板安全裝置 |
梯級與梳齒板之間夾入異物則設備停止運行 |
8 |
扶手帶安全裝置 |
發生扶手帶斷裂則設備停止運行 |
9 |
梯級鏈安全裝置 |
梯級鏈斷裂或超過延伸長度則設備停止運行 |
10 |
圍裙板安全裝置 |
梯級與圍裙板之間夾入異物則設備停止運行 |
11 |
超欠速安全裝置 |
當設備運行速度大于額定速度的 20% 或下于額定速度的 80% 時，設備停止運行 |
12 |
超載安全裝置 |
運行電流大于額定電流 15% 則設備停止運行 |
13 |
松閘安全裝置 |
制動裝置沒有安全打開或失靈則設備停止運行 |
14 |
靜電保護 |
消除梯級運行（踏板）在運行中產生的靜電 |
15 |
驅動鏈斷鏈保護 |
當驅動鏈斷裂或過長時設備停止運行 |
16 |
非操作逆轉保護 |
設備和扶手帶的運行方向與指定方向相反時設備停止運行 |
17 |
斷、錯相保護 |
動力電源缺相或錯相時設備停止運行 |
18 |
短路保護 |
電源回路短路時設備停止運行 |
19 |
故障顯示（中文） |
設備運行發生故障時，自動顯示故障發生部位 |
20 |
變頻驅動 |
使設備啟動平穩，無乘客時慢速或停止，可節能 40% ，減少蜂值電流 70% |
八、主要實訓項目：
人行道扶梯扶手帶安裝與調整實訓設備
人行道扶梯梯級安裝與調整實訓設備
人行道扶梯曳引機系統安裝與調整實訓設備
人行道扶梯驅動機構安裝與調整實訓設備
人行道扶梯機械防逆轉系統、電氣防逆轉系統安裝與調試實訓設備
人行道扶梯潤滑系統組裝與實驗實訓設備
人行道扶梯安全保護系統組裝與動作實驗實訓設備。
