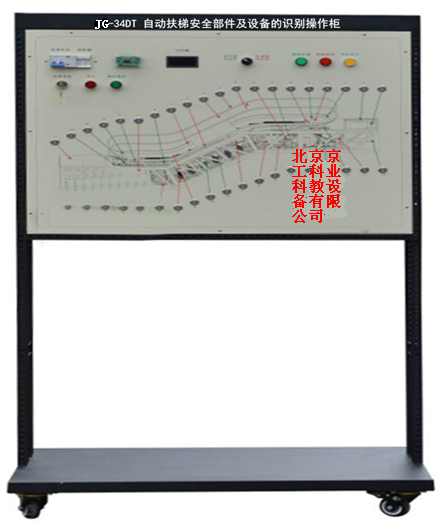

JG*.JG -34DT 自動扶梯安全部件及設備的識別操作柜

2.產品概述
JG -34DT 自動扶梯安全部件及設備的識別操作柜能進行自動扶梯機械、電氣部件的識別的教學、實訓、考核，通過實訓可以讓學生快速識別自動扶梯機械部件和電氣部件。了解其作用、安裝位置等自動扶梯基礎知識，從而讓其快速地掌握自動扶梯的基本結構與原理。老師可以根據教學需要對學生進行自動扶梯機械部件與電氣部件的識別實訓與考核使用，非常適合高職、高專、中等職業院校開設的電梯相關專業的入門教學與能力考核使用，另外還可作為技工學校、職教中心、職業資格鑒定站進行電梯職業技能實訓與技能鑒定和考核使用。
3.實訓項目
3.1自動扶梯機械部件識別與考核實訓；
3.2自動扶梯電氣部件識別與考核實訓。
4.設備特點
4.1自動扶梯安全部件及設備的識別操作柜（燈箱）實訓臺底部四腳配置具有帶剎車功能的萬向輪（萬向輪剎車時穩定可靠，開鎖狀態下運動靈活，方便實訓搬運或移動）。
4.2實訓臺主體部分采用全鋼結構，鋼板亞光噴塑，美觀耐用，臺面采用鋁塑板印制而成，整個實訓臺由漏電保護開關、熔斷器、開關電源、數顯計時器、智能刷卡啟動電路板、智能考核電路套件、各種按鈕和安全接線柱等組成。
4.3本實訓臺把電梯機械部件和電氣部件以結構圖的形式印制在臺面上，并設計相對應的選擇按鈕，教師通過設置故障并以選擇題的方式供學生識別選擇，學生根據自己掌握的知識進行自由選擇練習，解答正確或錯誤都會有相應的信息提示，可作為學生電梯專業基礎知識掌握情況的考核使用。
4.4本實訓臺采用鑰匙應急開啟和刷卡兩種開啟方式使用，方便教師管理實訓設備，防止未經受權人隨意操作設備，有效保護學生人身和設備安全。
5.設備主要配置

1. 控制主板
2. 燈模塊
3. 答案模塊1
4. 答案模塊2
5. 金屬環形帶燈按鈕
6. 鈕子開關
7. 單相漏開
8. 熔斷器
9. IC讀寫模塊
10. 開關電源
11. 數顯計時器
12. 帶鎖開關

6.配套工具清單

7．技術性能（參數）
7.1電源
7.1.1輸入電源電壓
7.1.1.1系統總電源電壓：單相AC（220±22）V；頻率：（50±1）Hz。
7.1.1.2開關電源輸入電源電壓：AC（220±22)V；頻率：（50±1）Hz。
7.1.2開關輸出電源電壓：DC（24±2.4）V；DC（12±1.2)V；DC （9±0.9）V；DC（5±0.5)V；
7.2系統整機電流 ≤2A
7.3整機功率≤0.5KVA
7.4整機重量：≤50kg
7.5工作環境：溫度-10 ℃ ～+40 ℃ 相對濕度＜70%(30 ℃ ) 海拔＜4000m
7.6外形尺寸：800mm*600mm*1700mm
7.7安全保護：安全符合國家標準
7.7.1具有漏電自動保護功能
7.7.2具有短路保護功能
