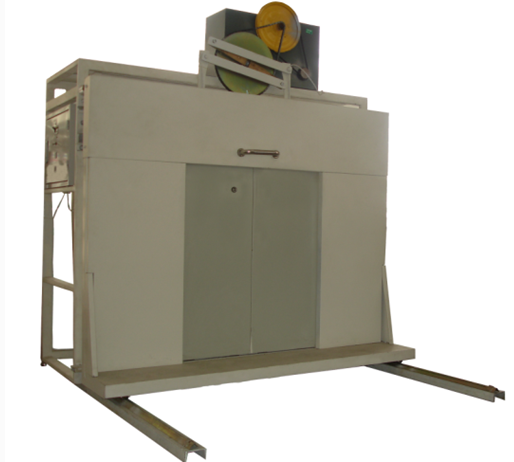

JGDT-2017C電梯門系統安裝與調試實訓設備
一、總體要求
電梯轎廂門安裝與調試實訓設備，適用于職業院校、中職院校電梯技術專業學員進行電梯轎廂門的安裝調整實訓，主要由實訓架、轎廂門、門機驅動系統、安全防護裝置等部分成，
實訓架采用全鋼精加工制作，整體環保新型環氧聚塑噴涂，電梯配件采用工業級器件，包括門電機、齒輪、鏈條等部件，部分機構按實際規格比例縮小設計，方便教學實訓。廳門安裝在兩條平行的導軌上，可手動將廳門與轎門分離。實訓裝置同時配置有電氣控制箱，能進行通電演示開門、關門。電路設置有常見電氣故障點進行故障現象的模擬。本實訓設備除能獨立運行外，還可以搭接在“ INGO-902 四層電梯實訓系統”上，與電梯模型聯動開門、關門
二、參數要求
1、輸入電壓：三相四線～ 380V ± 10% ， 50Hz 。
2、工作環境：環境溫度范圍為 -5 ℃～ +40 ℃ 相對濕度＜ 85% （ 25 ℃）。
3、裝置容量：＜ 1.5kVA 。
三、配置要求
序號 |
名稱 |
數量 |
單位 |
備注 |
1 |
電梯轎廂門安裝與調試實訓設架 |
1 |
套 |
可以與電梯模型聯動開門、關門 |
2 |
轎廂門 |
1 |
套 |
|
3 |
門電機 |
1 |
套 |
|
4 |
連桿機構 |
1 |
套 |
|
5 |
電氣控制箱 |
1 |
套 |
|
6 |
電氣故障盒 |
1 |
套 |
|
7 |
專用工具 |
1 |
套 |
四、實訓要求
1、轎廂門結構認識
2、轎廂門動力裝置認識
3、轎廂門安裝方法
4、轎廂門故障排除
。
