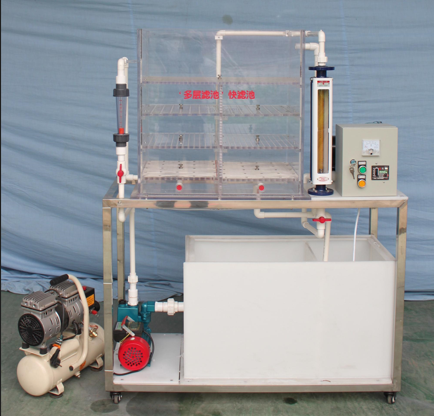

多層濾料快濾池實驗裝置設備 JGTG-152 型多層濾料”快濾池

一、實驗?zāi)康暮驮恚?

多層濾料濾池 是利用多層比 重不同的濾料而工作的快濾池。構造與快濾池相同 / 。濾料分上下多層直接接觸。上層濾料比重較輕，厚 80 -10 mm （塑料球、活性炭等），在其下鋪設下層大顆粒濾料 厚 80 -10 mm （陶粒、石英砂等），截留主要污染物，下層砂截留剩余污染物。濾池截污能力比一般快濾池可提高 2-2.5 倍。由于上層濾料較輕，沖洗后可自動分層。設計濾速為 1m/h ，沖洗強度為 2-5 m/h ，沖洗時間 6-7min 、 該濾池采用三段式氣水反沖洗，第一階段：?jiǎn)螝夥礇_洗， 第二階段：氣水同時反沖洗、第三階段：?jiǎn)嗡礇_洗 。

這套自來水廠的工藝流程，它的理論技術研究，使學生達到以下 目的：

1 、了解水廠的工藝流程、技術設計參數；

2 、加深對該水廠實驗基本概念的理解。

二、主要技術指標及參數：

1 、環境溫度： 5 ℃ ～ 40 ℃

2 、處理水量： 0. 3 ～ 5 m 3 /h

3 、 濾速： 8 ～ l0m/h ；

4 、 反沖洗強度： 12 ～ 15L/s ；

5 、 反沖洗時間： 6 ～ 7min ；

6 、有機玻璃 濾料濾池 尺寸 ： 5 00 mm× 35 0mm×600mm

7 、裝置外形 總尺寸 ： 9 00mm× 4 00 mm×1400mm

8 、 工作電源： AC220V±10% 、 50Hz ，單相三線制，功率 37 0W ，安全保護：具有接地保護、漏電保護、過流保護 、

三、 主要配置：

1 、 多層快濾池：透明有機玻璃材質、厚度 10mm ，濾池分為 4 格，含大阻力配水系統、承托層、濾料、進出水管道和閥門，反沖洗進出水管道和閥門等；

2 、 原水箱和清水箱 1 只：白色 PP 板、厚度 8 mm ，底板上安裝有放空閥，方便將水排凈；

3 、配 原水箱電機攪拌 1 臺 、 304 不銹鋼攪拌槳 1 套；（功率 15 W 、轉速 8 0rpm ）、

4 、 防腐蝕 自吸式離心 泵 1 臺、 流量 1m 3 /h 、揚程 15 m 、轉速 2900r/min 、功率 0. 37 KW 。 、

5 、 空 氣壓縮 機 1 臺 （ 電源 220V 、 功率 55 0W 、 排氣量 3 6L/min ， 氣量容積 8L ） 、

6 、 流量測量與調節：污水流量 計 1 個（量程 60-600L/H ），氣體流量 1 個（量程 400~4000L/h ）；

7 、 進水管： DN15mm ：反沖洗管： DN25mm ；

8 、 陶粒 1 批、石英砂 1 批、多面空心球 1 批、活性炭 1 批；

9 、 電源控制系統：雙面亞光密紋噴塑電控箱 1 只、漏電保護器 ( 德力西品牌） 、電壓表、 帶鎖 按鈕開關、線 管 等組成，

10 、 配套 UPVC 連接管道和閥門 （中財品牌） 。

11 、 不銹鋼框架實驗臺（ 30mm × 30mm 不銹鋼方管、配腳輪為萬向輪帶禁錮腳）等組成

。
