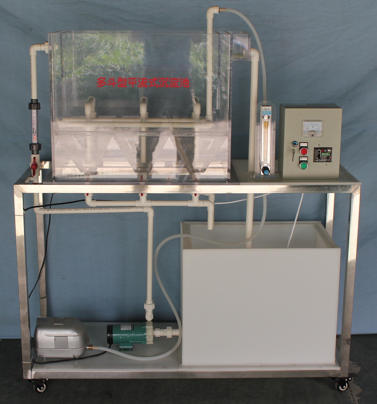

多斗形平流式沉淀池實驗臺 JGTG-123 型多斗形平流式沉淀池實驗裝置

一、 適用范圍及原理 ：

平流式沉淀池應用很廣，特別是在城市水廠中常被采用。

原水經投藥、混合與絮凝后，水中懸浮雜質已形成出大的絮凝體，要在沉淀池中分離出來以完成澄清的作用。混凝沉淀池的出水渾濁度一般宜在 10 度以下，甚至更低，以保證后續過濾處理的效果。

平流式沉淀池為矩形水池，其基本組成如圖 15-4 所示。上部為沉淀區，下部為污泥區，池前部有進水區，池后部有出水區；經混凝的原水流入沉淀池后，沿進水區整個截面均勻分配，進入沉淀區，然后緩慢的流向出口區。水中的顆粒沉于池底，沉積的污泥連續或定期排出池外。

二、主要技術指標及參數：

1 、環境溫度： 5 ℃ ～ 40 ℃

2 、 處理水量： 0.3 m/h 、

3 、 裝置外形尺寸： 1 1 00mm×400mm×1300mm 、

4 、 工作電源： AC220V±10% 、 50Hz ，單相三線制，功率 30 0W ，安全保護：具有接地保護、漏電保護、過流保護 、

三、 主要配置：

1 、 多斗 平流式沉淀池 1 套：透明有機玻璃材質、厚度 10mm ，包括池體、進水管、出水管、出水堰、進水槽、擋板、機械刮泥機、浮渣槽、泥斗、排泥管等；

2 、 原水箱和清水箱 1 只：白色 PP 板、厚度 8 mm ，底板上安裝有放空閥，方便將水排凈；

3 、 原 水箱配 電機攪拌 1 臺、 304 不銹鋼攪拌槳 1 套；（功率 25W 、轉速 90rpm ）、

4 、 防腐蝕 進 水泵 1 臺 ：最大 流量： 16L/min 、 最大 揚程： 2 .4m 、

5 、 流量測量與調節：轉子流量計，污水流量 1 個（量程 6 0- 6 00L/H ）；

6 、 電機刮渣裝置 1 套（功率 25W 、轉速 3 0rpm ）、

7 、 電源控制系統：雙面亞光密紋噴塑電控箱 1 只、漏電保護器、電壓表、 帶鎖 按鈕開關、線 管 等組成，

8 、 配套 UPVC 連接管道和閥門 （） 。

9 、 不銹鋼框架實驗臺（ 30mm × 30mm 不銹鋼方管、配腳輪為萬向輪帶禁錮腳）等組成。

。
