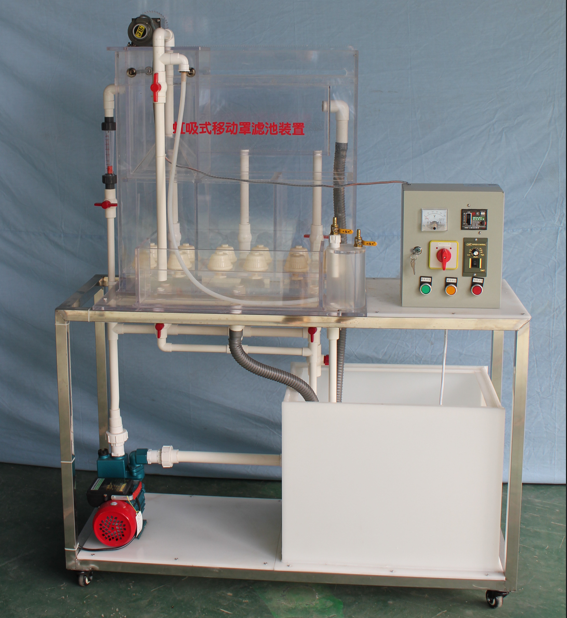

虹吸式移動罩濾池實驗臺 JGTG-120 型虹吸式移動罩濾池實驗裝置

一、 特點：

該移動罩濾池除具有構造簡單、不需要大型閥閘、占地少、投資省等優點外 , 罩體還具有下列特點、排出泵外的反沖洗污水不返回、行走阻力小、行車穩定浮箱體積小、安裝位置低 , 可不設水位恒裝置、出水系統簡單延長卸重時間、可改善初濾水水質。

二、實驗原理：

罩口對位后 , 小車 ( 或大車 ) 停 , 排水泵立即啟動 , 壓重排水槽進水。 3 秒鐘后 , 由于壓重大于浮圈的超浮力 , 活動部分下沉就位同時牽引浮箱浮起 , 活門自動跌落蓋住平衡孔 , 該格進水被截?cái)?, 過濾工作停。由于排水泵的抽吸 , 罩內產生負壓 , 其它各格仍處于正常過濾狀態 , 部分濾后清水從該格底部被吸入使濾料流化。流化的濾料互相沖撞、磨擦使截留或吸附的雜質脫離濾料 , 隨反沖洗水一道抽吸至壓重排水槽排人大車排水槽排走。通過這樣的機械洗刷 , 濾料被沖洗干凈。排水泵由時間繼電器控制抽吸一定時間后停 , 壓重部分的水由虹吸排空管排走 ( 卸重 ) , 牽引浮箱隨之逐漸失去浮力 , 以其自重通過牽引杠桿、牽引繩的傳遞拉開活。罩外水經短流平衡孔進入罩內 , 消除罩內外水頭差。在浮圈的超浮力作用下 , 活動部分慢浮起 , 該格沖洗完畢 , 罩體可移向下一格沖洗。

三、 主要技術指標及參數 ：

1 、 環境溫度： 1 ℃ ～ 40 ℃

2 、 處理水量： 1 ～ 2 m3/h 、

3 、 平均濾速 V 一 2 米 / 時 ;

4 、 反沖洗強度 q ~ 3 升 / 秒 · 米 '

5 、 反沖洗時間 4 分鐘 ;

6 、 設計運行周期 T ~ 1 小時

7 、 大小車行走速度 V ; 一 0.1 米 / 分鐘。

8 、 裝置外形尺寸 1400 mm× 6 00 mm×1700 mm 、

9 、 工作電源： AC220V±10% 、 50Hz ，單相三線制，功率 90 0W ，安全保護：具有接地保護、漏電保護、過流保護；

四、 主要配置：

1 、 移動罩濾池：透明有機玻璃材質、厚度 10mm ，包含進水管、濾層、底部集水區、出水虹吸管、出水堰口、水位恒定器、沖洗罩、桁車（傳動裝置 1 套、滑動導軌 1 副）、濾格、隔墻、排水槽、排水總槽、出水總管、傳動裝置、沖洗泵；

2 、 反沖洗自動控制裝置 1 套、出水虹吸控制裝置 1 套、過濾水量可微機調節、反沖洗水泵 1 臺、反沖洗吸罩（移動） 1 套、反沖洗水泵 1 套；

3 、 進水 泵 1 臺：流量 1 -3 m3/h 、揚程 40m 、轉速 2900r/min 、功率 0. 9 KW 。、

4 、 石英砂濾料 1 套；

5 、 流量測量與調節：轉子流量計，污水流量 1 個（量程 250 ～ 2500L/H ）；

6 、 原水箱和反洗水箱各 1 個：白色 PP 板、厚度 8 mm ，底板上安裝有放空閥，方便將水排凈；

7 、 原 水箱配 電機攪拌 1 臺、 304 不銹鋼攪拌槳 1 套；（功率 25W 、轉速 90rpm ）、

8 、 實驗臺面（ 10mm 厚 PP 白色板）、

9 、 電源控制系統：雙面亞光密紋噴塑電控箱 1 只、漏電保護器 ） 、電壓表、 帶鎖 按鈕開關、線 管 等組成，

10 、 配套 UPVC 連接管道和閥門。

11 、 不銹鋼框架實驗臺（ 30mm × 30mm 不銹鋼方管、配腳輪為萬向輪帶禁錮腳）等組成

。
