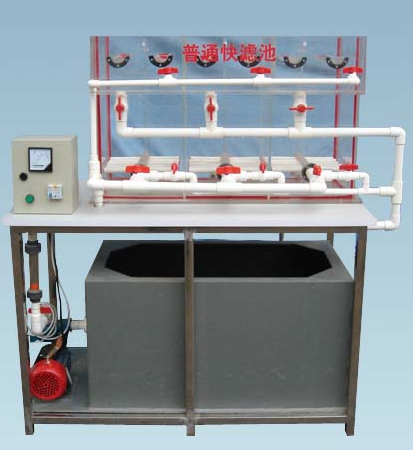

普通快濾池實驗裝置 JGTG-119 型普通快濾池平臺設備

一、普通快濾池的構造：

圖 5-1 為普通快濾池的剖面示意圖。快濾池一般用鋼筋混凝土建造，池內有排水槽、濾料層、墊料層和配水系統；池外有集中管廊，配有進水管、出水管、沖洗水管、沖洗水排出管等管道及配件。

過濾時，加入凝聚劑的渾水自進水管經集水渠、排水槽進入濾池，自上而下穿過濾料層、墊料層，由配水系統收集，并經出水管排出。此時開 F 1 、 F 2 ，關 F 3 、 F 4 、 F 5 。經過一段時間過濾，濾料層截留的懸浮物數量增加，濾層孔隙率減小，使孔隙水流速增大，其結果一方面造成過濾阻力增大，另一方面水流對孔隙中截留的雜質沖刷力增大，使出水水質變差。當水頭損失超過允許值，或者出水的懸浮物濃度超過規定值，過濾即應終止，進行濾池反沖洗。反沖洗時，開 F 3 、 F 4 ，關 F 1 、 F 2 。反沖洗水由沖洗水管經配水系統進入濾池，由下而上穿過墊料層、濾料層，最后由排水槽經集水渠排出。反沖洗完畢，又進入下一過濾周期。

二、 主要技術指標及參數 ：

1 、環境溫度： 5 ℃ ～ 40 ℃

2 、 處理水量： 0 . 5 ～ 1 m3/h 、

3 、 濾池分為 3 格、

4 、 裝置外形尺寸 ： 1 2 00mm× 6 00mm×1 2 00 mm

5 、 工作電源： AC220V±10% 、 50Hz ，單相三線制，功率 37 0W ，安全保護：具有接地保護、漏電保護、過流保護；

三、 主要配置：

1 、 快濾池池體：透明有機玻璃材質、厚度 10mm ，包含大阻力配水系統、承托層、濾料層和排水槽、進出水管道和閥門，反沖洗進出水管道和閥門等；

2 、 原水箱和清水箱 1 只：白色 PP 板、厚度 8 mm ，底板上安裝有放空閥，方便將水排凈；

3 、 原 水箱配 電機攪拌 1 臺、 304 不銹鋼攪拌槳 1 套；（功率 25W 、轉速 90rpm ）、

4 、 水泵：額定流量 1m3/h ，功率 370W ，揚程 15m ；

5 、 流量測量與調節：轉子流量計，污水流量 1 個， LZS-15 （ 10 0 ～ 10 00L/h ）；

6 、 進水管： DN20mm ；反沖洗管： DN32mm ；

7 、 石英砂濾料 二 種；

8 、 實驗臺面（ 8 mm 厚 PP 白色板）、

9 、 電源控制系統：雙面亞光密紋噴塑電控箱 1 只、漏電保護器 ） 、電壓表、 帶鎖 按鈕開關、線 管 等組成，

10 、 配套 UPVC 連接管道和閥門。

11 、 不銹鋼框架實驗臺（ 30mm × 30mm 不銹鋼方管、配腳輪為萬向輪帶禁錮腳）等組成

。
