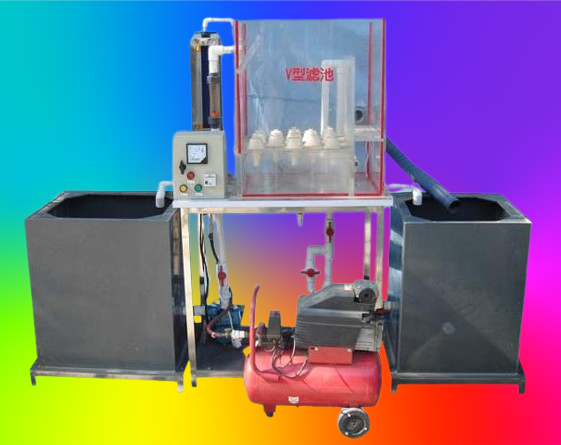

矩形單格 V 形濾池實驗臺設備 JGTG-128 型矩形單格V形濾池實驗裝置

一、實驗?zāi)康暮驮恚?

V 型濾池是一種高速新型均粒濾料濾池。

該型濾池采用單層加厚均粒石英砂濾料，深層截污，濾速可達 7 ～ 20m/h ，一般為 12.5 ～ 15m/h ； V 型進水槽（兼作反沖洗時原水表面清掃布水槽）和排水槽分設兩側，池子可沿著長度的方向發展，布水均勻；底部采用帶柄長濾頭底板的排水系統，不設礫石支承層；反沖洗采用壓縮空氣、濾后水和原水等三種流體，成為一種獨特的氣、水反沖洗形式。因此，可用最小的水頭損失和電耗，而獲得理想的沖洗效果。

V 型濾池是一種高濾速新型均粒濾料的技術研究，使學生能達到以下目的：

1 、了解 V 型濾池內部構造及工藝流程；

2 、加深對設計參數基本概念的理解；

3 、可以通過運轉測出進、出水濁度，提高操作技能。

二、主要技術指標及參數：

1 、環境溫度： 5 ℃ ～ 40 ℃

2 、處理過濾水量： 1 m 3 /h

3 、反沖洗水量： 0.57 m 3 /10min

4 、反沖洗強度：（與氣一起反沖） 6L/s·m 2

5 、過濾濾速： 12 m/h

6 、反沖時間： 10min

7 、反沖洗氣量：（ 15L/sm 2 ） 1.44 m 3 /10min

8 、 裝置外形尺寸： 16 00mm× 5 00mm×1500mm 、

9 、 工作電源： AC220V±10% 、 50Hz ，單相三線制，功率 80 0W ，安全保護：具有接地保護、漏電保護、過流保護

三、 主要配置：

1 、 單格 V 形濾池 1 套：透明有機玻璃材質、厚度 10mm ，包含小阻力配水系統、配氣空濾板，氣吸管、水沖洗水管、濾料層、進水 V 型槽、排水槽、清水渠、排水渠等；

2 、 原水箱和清水箱 1 只：白色 PP 板、厚度 8 mm ，底板上安裝有放空閥，方便將水排凈；

3 、 原 水箱配 電機攪拌 1 臺、 304 不銹鋼攪拌槳 1 套；（功率 25W 、轉速 90rpm ）、

4 、 防腐蝕 提升 進 水泵 1 臺 ：最大 流量： 16L/min 、 最大 揚程： 2 .4m 、

5 、反 沖洗 水 泵 1 臺：流量 1m3/h 、揚程 40m 、轉速 2900r/min 、功率 0. 9 KW 。

6 、 空 氣壓縮 機 1 臺 （ 電源 220V 、 功率 55 0W 、 排氣量 36L/min ，壓力 0.4-0.8MPa ； 氣量容積 8L ） 、

7 、 大號濾帽 9 只；

8 、 流量測量與調節：污水流量 1 個（量程 250 - 25 00L/H ），氣體流量 1 個（量程 40 0~ 40 00L/h ）；

9 、 電源控制系統：雙面亞光密紋噴塑電控箱 1 只、漏電保護器 ( 德力西品牌） 、電壓表、 帶鎖 按鈕開關、線 管 等組成，

10 、 配套 UPVC 連接管道和閥門。

11 、 不銹鋼框架實驗臺（ 30mm × 30mm 不銹鋼方管、配腳輪為萬向輪帶禁錮腳）等組成。

。
