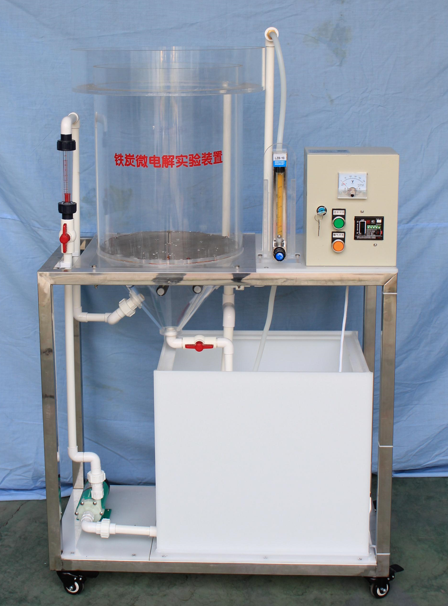

鐵炭微電解實驗平臺設備 JGTG-142型鐵炭微電解實驗裝置

一、實驗?zāi)康模?

鐵碳微電解是當將鐵屑和碳顆粒浸沒在酸性廢水中時，由于鐵和碳之間的電極電位差，廢水中會形成無數個微原電池。這些細微電池是以 電位 低的鐵成為 陽極 , 電位高的碳做陰極 , 在含有酸性電解質的水溶液中發生 電化學反應 的。反應的結果是鐵受到腐蝕變成二價的鐵離子進入溶液。由于鐵離子有混凝作用 , 它與 污染物 中帶微弱負電荷的微粒異性相吸 , 形成比較穩定的絮凝物 ( 也叫鐵泥 ) 而去除，為了增加電位差，促進鐵離子的釋放 , 在鐵 - 碳床中加入一定比例銅粉或鉛粉。其中電位低的鐵成為 陽極 ，電位高的碳成為陰極，在酸性充氧條件下發生電化學反應，其反應過程如下：

陽極 (Fe): Fe- 2e→ Fe2+, 陰極 (C) : 2H++2e→ 2[H]→H2,

反應中，產生的了 初生態 的 Fe2+ 和原子 H ，它們具有高化學活性 , 能改變廢水中許多有機物的結構和特性 , 使有機物發生斷鏈、 開環 等作用。

若有曝氣，即充氧和防止 鐵屑 板結。還會發生下面的反應：

O2+ 4H+ +4e→2H2O ； O2+ 2H2O+ 4e→4OH －； 4Fe2+ +O2+4H+→2H2O+ 4Fe3+ 。

反應中生成的 OH －是出水 pH 值升高的原因，而由 Fe2+ 氧化生成的 Fe3+ 逐漸水解生成 聚合度 大的 Fe(OH)3 膠體 絮凝劑 , 可以有效地吸附、凝聚水中的污染物 , 從而增強對廢水的凈化效果。

二、主要技術指標及參數：

1 、環境溫度： 5℃ ～ 45℃

2 、 處理水量： 25 L/h 。

3 、 裝置外形總尺寸： 7 00mm× 40 0mm× 15 00 mm 、

4 、 工作電源： AC220V±10% 、 50Hz ，單相三線制，功率 20 0W ，安全保護：具有接地保護、漏電保護、過流保護 、

三、 主要配置：

1 、 鐵碳微電解池體：透明有機玻璃材質、厚度 10mm 、 ? 3 5 0 × 50 0mm ；

2 、 原水箱和清水箱：白色 PP 板、厚度 8 mm ，底板上安裝有放空閥，方便將水排凈；

3 、 原 水箱配 電機攪拌 1 臺、 304 不銹鋼攪拌槳 1 套；（功率 25W 、轉速 90rpm ）、

4 、 防腐蝕 提升 進 水泵 1 臺 ：最大 流量： 16L/min 、 最大 揚程： 2 .4m 、

5 、進水 液體流量計 1 個（量程 6 - 6 0L/h ）；

6 、 微電解鐵碳填料 1 批、

7 、 氣泵 1 臺、功率 4 0W ，排氣量 1 6L/min ，

8 、 氣體流量計 1 只；（量程 250 - 250 0L/h ）；

9 、 電源控制系統：雙面亞光密紋噴塑電控箱 1 只、漏電保護器 ( 德力西品牌） 、電壓表、 帶鎖 按鈕開關、線 管 等組成，

10 、 配套 UPVC 連接管道和閥門 （中財品牌） 。

11 、 不銹鋼框架實驗臺（ 30mm × 30mm 不銹鋼方管、配腳輪為萬向輪帶禁錮腳）等組成

。
