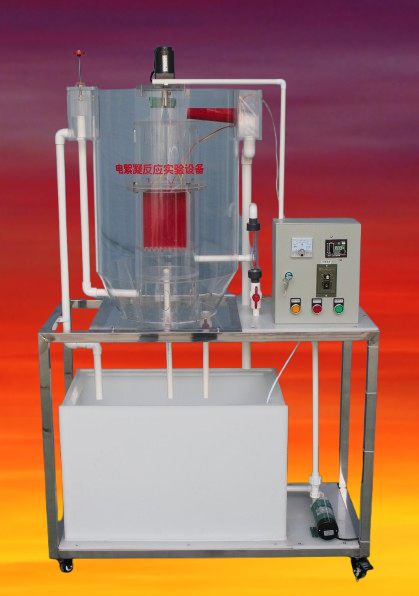

電絮凝反應實驗平臺設備 JGTG-144型電絮凝反應實驗裝置
一、實驗目的和原理：
本實驗是將正負相間的多組電極安插在廢水中，當通以直流電時，產生電解、顆粒的極化、電泳、氧化還原、電解產物間及廢水間相互作用等。
當采用可溶電極（一般為不銹鋼）作為陽極電解時，陽極的金屬將溶解出鋁或鐵的陽離子，并與水中的羥基（ OH － ）結合，形成吸附性能很強的鋁、鐵氫氧化物，以吸附凝聚水中的雜質顆粒，而形成絮粒。這種絮粒與陰極上產生的微氣泡（氫氣）粘附，而得以氣浮分離。
二、技術指標及參數：
1 、環境溫度： 5 ℃ ～ 40 ℃
2 、處理水量： 1 0 ～ 2 0L/h
3 、設計進、出水水質范圍：
進水 BOD 5 600 ～ 1200mg/L 出水 50 ～ 100 mg/L
進水 COD 1000 ～ 2000mg/L 出水 100 ～ 200 mg/L
進水 SS 100 ～ 300mg/L 出水 20 ～ 50 mg/L
進水 pH 6 ～ 9 出水 6 ～ 9
4 、 電絮凝反應 池： ? 35 0 mm ×6 00mm
5 、裝置外形總尺寸：長 × 寬 × 高 = 8 00mm ×4 00mm × 1700mm
6 、 電源控制系統：雙面亞光密紋噴塑電控箱 1 只、漏電保護器、電壓表、 帶鎖 按鈕開關、線 管 等組成，
7 、 配套 UPVC 連接管道和閥門 （中財品牌） 。
8 、 不銹鋼框架實驗臺（ 30mm × 30mm 不銹鋼方管、配腳輪為萬向輪帶禁錮腳）等組成。
三、 主要配置：
1 、 原水箱 1 只 ：白色 PP 板 材質 、厚度 8 mm ， 25 0 × 35 0 × 45 0mm 、底板上安裝有放空閥，方便將水排凈；
2 、 清水箱 1 只 ：白色 PP 板 材質 、厚度 8 mm ， 20 0 × 35 0 × 4 50mm ，底板上安裝有放空閥，方便將水排凈；
3 、配 原水箱攪拌電機 1 臺 、 304 不銹鋼攪拌槳 1 套；（功率 1 5W 、轉速 12 0rpm ）、 （含調速器 1 只）、 4 、 電絮凝反應 池 1 套、 透明有機玻璃材質、壁厚 8 mm ， 規格： ? 350 × 60 0mm ； 含 鋁板與 304 不銹鋼 板 金屬（電極組） 1 套、
5 、 配有 穩壓 直流電源 1 臺 、 0~60V 、 0 ～ 5A ，輸出方式：單路，三位數顯，
6 、 防腐蝕 提升 磁力 水泵 1 臺、 最大 流量： 16L/min 、 最大 揚程： 2 .4m ；
7 、流量測量與調節：進水 流量計 1 只、 （ LZS-15 、 量程 6 ~ 6 0L/h ）
8 、 電源控制系統：雙面亞光密紋噴塑電控箱 1 只、漏電保護器、電壓表、 帶鎖 按鈕開關、線 管 等組成，
9 、 配套 UPVC 連接管道和閥門。
10 、 不銹鋼框架實驗臺（ 30mm × 30mm 不銹鋼 方管、配腳輪為萬向輪帶禁錮腳）等組成
。
