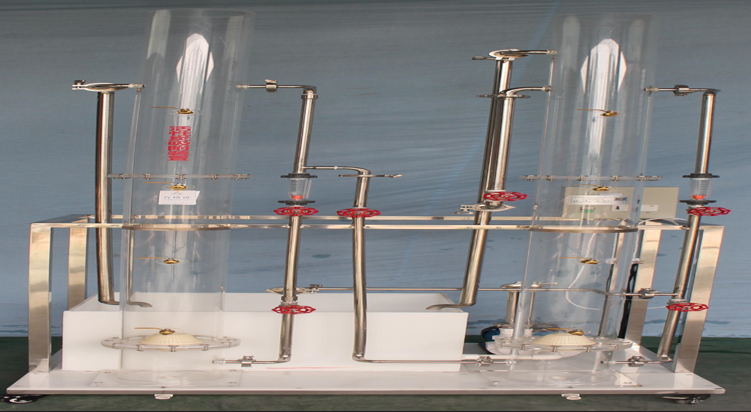

雙柱活性炭吸附實驗裝置 JGTG-157 型活性炭吸附設備（雙柱）

一、實驗目的：

活性炭處理工藝是運用吸附的方法以去除異味、某些離子以及難進行生物降解的有機污染物。在吸附過程中，活性炭比表面積起著主要作用。同時，被吸附物質在溶劑中的溶解度也直接影響吸附的速度。此外， pH 的高低、溫度的變化和被吸附物質的分散程度也對吸附速度有一定的影響。

本實驗采用活性炭間歇和連續吸附的方法，通過本實驗確定活性炭對水中所含某些雜質的吸附能力。希望達到下述目的：

1 、掌握吸附實驗的基本操作過程；

2 、加深理解吸附的基本原理；

3 、掌握吸附等溫線的物理意義及其功能；

4 、掌握活性炭吸附實驗的數據處理方法；

5 、了解不同活性炭的吸附性能及其選擇方法。

二、主要技術指標及參數：

1 、環境溫度： 5 ℃ ～ 40 ℃

2 、 活性碳吸附柱： Φ100mm×2000mm （ 2 組）、

3 、 裝置外形尺寸： 1000mm×600mm×2200mm

4 、 工作電源： AC220V±10% 、 50Hz ，單相三線制，功率 20 0W ，安全保護：具有接地保護、漏電保護、過流保護 、

三、 主要配置：

1 、 活性碳吸附柱 2 根（并聯）：透明有機玻璃材質、壁厚 6 mm 、 Φ100mm×2000mm ；內有進水管、排水管、反沖洗進水管、反沖洗出水管、排空管、取樣口等；

2 、 原水箱 1 個（白色 8 mm 厚 PP 板），底板上安裝有放空閥，方便將水排凈；

3 、配 原水箱電機攪拌 1 臺 、 304 不銹鋼攪拌槳 1 套；（功率 15 W 、轉速 12 0rpm ）、

4 、 防腐蝕 磁力 進 水泵 1 臺、 最大 流量： 16L/min 、 最大 揚程： 2 .4m 、

5 、 進水流量計 與 反沖洗流量計 2 個（量程 10 - 10 0L/H ）、

6 、銅制 取樣 口 10 只； 規格 ? 1 0 mm

7 、 配有活性碳 填料 2 套、 （填料高度： 60 ～ 70% 柱高）；

8 、 大號濾帽 2 只、

9 、 電源控制系統：雙面亞光密紋噴塑電控箱 1 只、漏電保護器 ( 德力西品牌） 、電壓表、 帶鎖 按鈕開關、線 管 等組成，

10 、 配套 UPVC 連接管道和閥門 （中財品牌） 。

11 、 不銹鋼框架實驗臺（ 30mm × 30mm 不銹鋼方管、配腳輪為萬向輪帶禁錮腳）等組成

。
