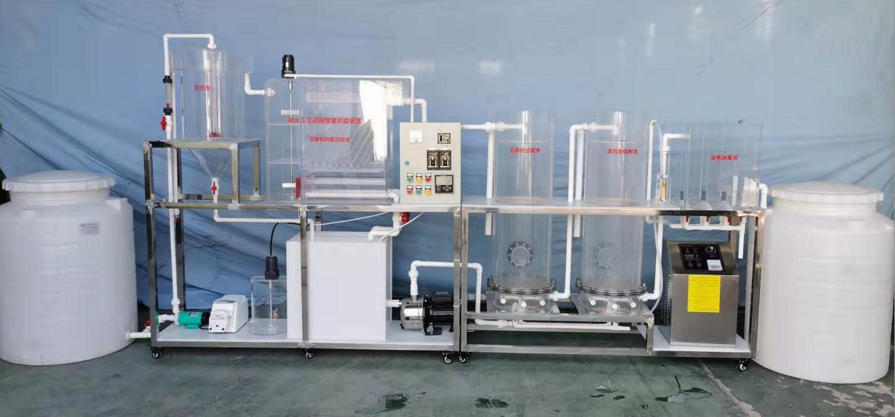

給水工藝流程實驗臺 JGTG-148 型給水工藝流程實驗裝置
一、實驗?zāi)康暮驮恚?
給水處理的任務就是改善水的質量，使它符合生活飲用水和工業生產用水的水質標準。
本裝置是泵前加藥，利用泵葉輪快速混合使藥劑快速均勻的分散道水中，立即溶解，發生化學反應，使水中膠體雜質形成微小絨體。這一過程可在 10 ～ 30 秒鐘內完成（水溫低也不會超過 2 分鐘）。為使雜質顆粒迅速下沉，還必須具有粒徑更大（ 0.6 ～ 1.0mm ）、足夠的重量和強度（不易破碎）的顆粒。反應階段的任務就是創造水力條件，使微絨能在一定實踐內混凝成肉眼可見的 “ 礬花 ” ，而后進入沉淀池內沉淀。沉淀池采用 60° 斜板沉淀池，主要去除能夠通過量力沉降作用去除的懸浮顆粒。根據淺池理論，懸浮顆粒自由沉降時，池深越淺，則可截留的懸浮顆粒的沉速也越小，即可截留的懸浮顆粒就越大。這種理論適用于給排水處理的預沉池。
這套自來水廠的工藝流程，它的理論技術研究，
使學生達到以下目的：
-
了解廢水廠的工藝流程、技術設計參數；
2 、加深對該水廠實驗基本概念的理解。
二、主要技術指標及參數：
1 、環境溫度： 5℃ ～ 45℃
2 、 處理水量： 0.2 ～ 0.5 m3/h 、
3 、 進水濁度： 30 ～ 100 ° 、
4 、 出水濁度： 2 ～ 5 ° 、
5 、 快濾池濾速： 8 ～ 10m/h 、
6 、 裝置外形總尺寸： 35 00mm× 5 00mm×1600mm
7 、 電源控制系統：雙面亞光密紋噴塑電控箱 1 只、漏電保護器、電壓表、 帶鎖 按鈕開關、線 管 等組成，
三、 主要配置：
1 、原 水箱 1 只、 白色 PP 材質、厚度 8 mm ， 容積： 250L 、 底板上安裝有放空閥，方便將水排凈；
2 、 原 水箱配 電機攪拌 1 臺、 304 不銹鋼攪拌槳 1 套；（功率 25W 、轉速 90rpm ）、
3 、初沉池 1 套、 透明有機玻璃材質、厚度 8 mm 、 ? 25 0mm × 35 0mm
4 、 機械反應斜板沉淀池 1 套、 透明有機玻璃材質、厚度 10mm 、 長 55 0mm× 寬 35 0mm× 高 60 0mm 、
5 、 機械攪拌裝置 1 套、 304 不銹鋼攪拌槳 1 套；（功率 1 5W 、轉速 8 0rpm ）、
6 、石英砂過 濾池 1 套、 透明有機玻璃材質、厚度 8 mm 、 ? 30 0mm × 110 0mm 、含反沖洗裝置
7 、活性炭吸附 池 1 套、 透明有機玻璃材質、厚度 8 mm 、 ? 30 0mm × 110 0mm 、含反沖洗裝置
8 、 臭氧 消毒 池 1 套、 有機玻璃材質、厚度 10mm 、 長 40 0× 寬 30 0× 高 50 0mm 、 含曝氣裝置
9 、 臭氧發生器 1 臺， 產氣 5 g/h 、空氣源、風冷、氣量可調節、殺菌效率： >99% ； 304 不銹鋼外殼，抗氧化能力強；
10 、 清水箱 1 只、 白色 PP 材質、厚度 7 mm ， 容積： 250L 、 底板上安裝有放空閥，方便將水排凈； 、
11 、 加藥箱 1 只、 透明有機玻璃材質、厚度 6 mm 、 15 0mm × 25 0mm
10 、 加藥 計量蠕動 泵 1 臺、 流量范圍： 0.008-460mL/min 、
12 、 防腐蝕水泵 1 臺、 最大 流量： 16L/min 、 最大 揚程： 2 .4m 、
13 、 防腐蝕反沖洗水泵 1 臺、 流量 1m3/h 、揚程 40m 、轉速 2900r/min 、功率 0. 75 KW 。
14 、 轉子流量計 1 只、 （量程 60 - 60 0L/h ）；
15 、 電源控制系統：雙面亞光密紋噴塑電控箱 1 只、漏電保護器 ( 德力西品牌） 、電壓表、 帶鎖 按鈕開關、線 管 等組成，
16 、 配套 UPVC 連接管道和閥門 （中財品牌） 。
17 、 不銹鋼框架實驗臺（ 30mm × 30mm 不銹鋼方管、配腳輪為萬向輪帶禁錮腳）等組成
。
