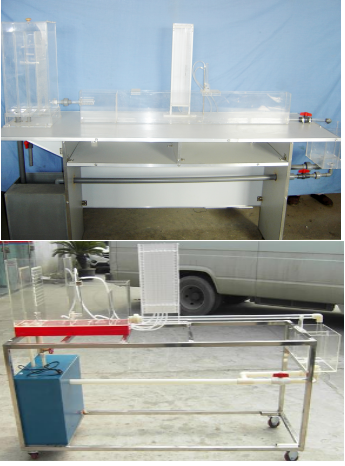

JGLBI —21 畢托管測流速及流量實驗臺

•  功能：

了解畢托管測速的構造和測速原理，掌握用畢托管測量流速的方法。

測定管嘴淹沒出流的測流速和流速系數。

二、配置：

穩壓水箱、實驗槽道、淹沒管嘴、縱垂向滑軌、畢托管、測壓板、水泵、供水箱、計量水箱、回水管、閥門、實驗桌等。

三、技術參數：

流量： 3500L/h 揚程：4.5m 壓差：±500mm

電源：單相 /220V 功率：75W

外形尺寸： 1800×500×1368（㎜）

重量： 40㎏

工作環境：常溫

JGL -403 畢托管測速實驗臺

外形尺寸： 1800×550×1400mm
工作電壓： 220V   功率： 200W
主要用途：掌握利用畢托管測動壓及測量流體在管內流速度方法。
主要配置：儲水箱； 上水管；溢流管；整流柵；溢流板；溢流箱；畢托管；差壓計；閥門 測壓計；調節閥；回水箱；計量箱；回水管 ；移動式不銹鋼實驗臺。

。
