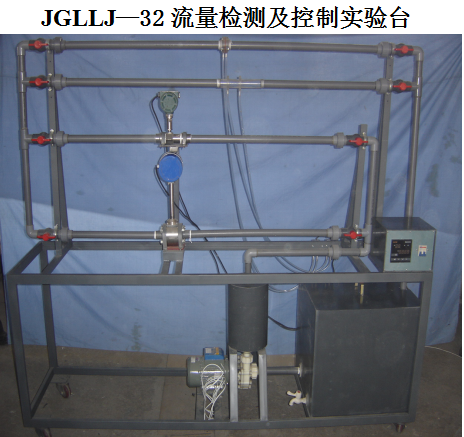

JG•JGLLJ —32流量檢測及控制實驗臺

一、功能：

了解流量控制的方式，掌握流量測試及校正的常用方法，并以各種流量檢測設備的集成對各種儀器的誤差和性能有定量的認識。

二、配置：

循環水箱（工程塑料厚 4mm、容積0.08立方米）、循環水泵 （型號： AP4550 、產地：廣東振華電器有限公司） 、測試管段：渦輪流量計（工程塑料 D=25mm）、孔板流量計（工程塑料D=20/10mm）、文丘里流量計（工程塑料D=20mm）、渦街流量計(工程塑料D=25)、差壓傳感器、計量水箱（有機玻璃厚4mm、容積10L）、穩壓罐等。

三、技術參數：

流量： 2650L/h 揚程：3m

電源：單相 /220V 功率：75W

外形尺寸： 2200×600×2000（㎜）

重量： 120㎏

工作環境： 常溫

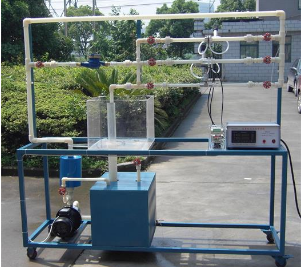

JGL － 404 流量檢測及控制系統

外形尺寸： 2400×600×1800mm
工作電壓： 220V   功率： 1100W
主要用途：了解流量控制的方式，掌握流量測試及校正的常用方法。
主要配置：循環水箱；計量水箱；循環水泵； d=40mm 、 d=32mm 、 d=20mm 、 d=15mm 測試管段；渦輪流量計；孔板流量計；文丘里流量計；翼片流量計；差壓傳感器；智能巡檢儀等。計算機接口。

。
