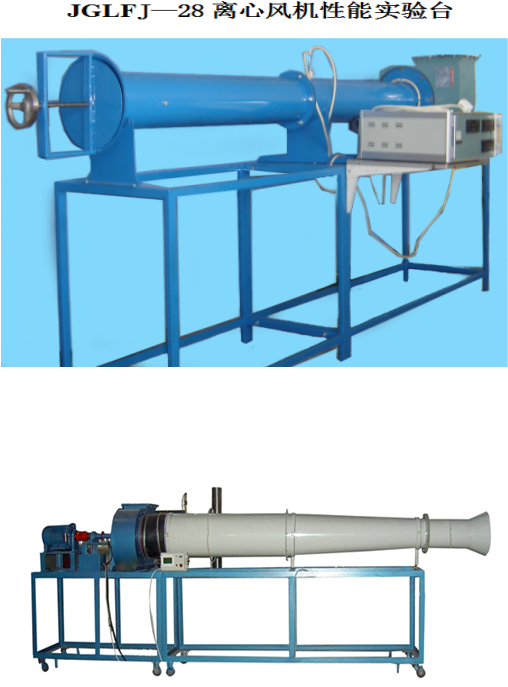

JG•JGLF J—28離心風機性能實驗臺

一 、功能：

本實驗臺（教學實驗用）是根據國際 GB － 1236 —2000《通風機空氣動力性能實驗方法》設計制造的。進行被測風機的氣動性能： P 0－ Q ， P st－ Q ， n in － Q , n － Q 和 N － Q 曲線，以及風機的無因次曲線： Y 0 － F 、 Y st － F 、 n in － F 曲線，并可換算出指定條件下風機的參數。功率及壓力信號由智能儀表顯示。

二、配置：

實驗風管（集流器、節(jié)流網、整流柵）、被測風機、調節(jié)風門、測壓傳感器、電控箱（數顯電流、數顯電壓）、光電測速及支架。

三、技術參數：

電流變化范圍： 0－0.6A 測量壓力：0－0.9KPa

電源：三相四線 /380V 功率：1.5KW

外形尺寸： 4000×500×1200（㎜）

重量： 150㎏

工作環(huán)境：常溫

離心式風機性能實驗臺
產品型號： JGL － 586R

技術特點：
(1) 采用進氣試驗方法 , 風機出風口垂直向上
(2) 測定風機風量、風壓、軸功率、溫度、轉速
(3) 具有微機數據采集、自動數據分析處理，數據分析處理表格，繪制被測風機標準條件下的氣動性能曲線即風壓 - 風量、功率 - 風量、效率 - 風量的特性曲線 , (P ～ Q ， Pst ～ Q ， η ～ Q ， ηst ～ Q,N ～ Q 曲線 ) ，并可打印數據分析處理表格及特性曲線。
技術參數：
(1) 流量傳感器：量程 500Pa 、精度 5%
(2) 壓差傳感器：量程 500Pa 、精度 5%
(3) 溫度傳感器： 18B20 、精度 ±0.5℃
(4) 電功率法測功率 , 精度 5%
(5) 轉速傳感器：量程 0 ～ 3000rpm 、精度 1%
(6) 風機參數：全壓 500-600Pa ；風量 3500 ～ 4000m3/h ；轉速 1450r/min ；功率 1.5KW ；電壓 380V
(7) 外形尺寸 ( 長 × 寬 × 高 ) ： 3.0×0.5×1.2m
主要配置：
(1) 入口集流器、手動螺桿節(jié)流閥門、整流柵、風機測試風管、流量及差壓傳感器測試組 ( 在測試斷面應安裝四支畢托管 , 傳感測試斷面的均壓 , 具體參照風機測試標準 ) ，被測風機及電動機，電功率法測功率裝置，測轉速裝置，角鐵支架 ( 所配滑輪應有剎車功能 ) 、配電箱，標準信號流量采集傳感器 1 套，差壓傳感器 1 套，溫度傳感器 18B20 ，所有數據由帶標準信號的液晶屏同屏顯示，便于觀察每個數據的即時變化，配有微機數據采集，自動數據分析處理、數據分析處理表格，繪制特性曲線功能的軟件。

。
