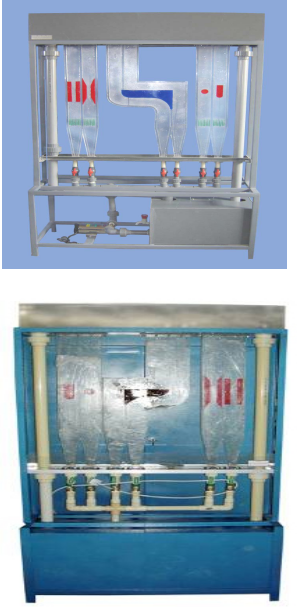

JG•JGLXW —11 旋渦儀

一、 功能：

本實驗采用二相流原理，利用吸入的空氣流線， 觀察渠管道流的流動圖形、有卡門渦街，彎道二次流及突擴、突縮的流線變化等。

二、配置：

供水箱、供水泵、上水閥、實驗管道（三組）、回流水箱、回水管、放水閥、實驗本體支架。

三、技術參數：

流量： 4m³/h 揚程：11m

電源：?jiǎn)蜗?/220V 功率：120W

外形尺寸： 1100×400×1850（㎜）

重量： 80㎏

工作環境：常溫

旋渦儀

外形尺寸： 1000×420×2000mm
工作電壓： 220V    功率： 370W
主要用途：演示流體流經橋墩、圓柱體、直角彎道、圓角彎道和突縮、突擴及漸縮、漸擴管道時漩渦區的變化，并可觀察到典型的卡門漩渦。
主要配置：循環水箱；水泵；溢流槽；扁氺槽及工件；鋼制角鐵支架；銅閥門調節組。
