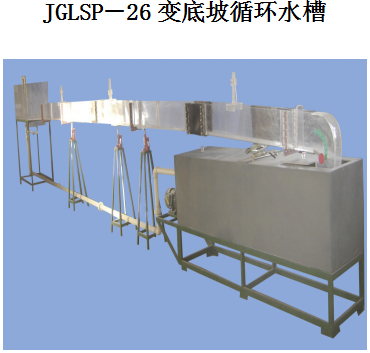

JG•JGLSP－26變底坡循環水槽

一、功能：

1 、通過觀察，加深和鞏固棱柱形渠道中恒定非均勻漸變流十二條水面曲線的概念，了解它們的特點、規律及各水面曲線的發生條件與形狀。

2 、觀察渠道底坡變化時水面曲線的銜接情況。

3 、在渠道底坡可變的矩形水槽中，放置某一模擬的水工建筑物或改變成不同底坡時，在受邊界條件影響的范圍內，都會導致原有水流運動狀態的改變而形成非均勻流動 。

二、配置：

槽頭水箱、穩流筒、消力池、整流柵板、量水堰、閘板、槽身、測針、座標架、供水箱、水泵、閥門、三角堰、寬頂堰、實用剖面堰、坡度調節千斤、支架等組成。

三、技術參數：

流量： 11 m³/h 揚程： 18 m

電流： 380V 功率：1.5KW

外形尺寸： 11000×500×1500（㎜）

工作溫度： 0～50℃ 工作濕度：45～80%

。
