JG•JGLTZ-15 流體力學綜合實驗臺

一、產品用途及功能

北京京工科業科教設備有限公司經營的本產品主要針對流體力學教學中各重要參數指標進行測定和實驗。把這些單一性能的檢測加以綜合。并合理布置，一臺多用。這樣在有限的時間和空間中完成教學目的。使學生對流體力學有更深刻的了解。

本產品主要完成以下教學指標：

1 、沿程阻力系數測定實驗 ( 管道 d=14mm)

2 、多種構配件的局部阻力系數測定 ( 管道 d1=25mm d2=14mm)

3 、雷諾實驗 ( 管道 d=14)

4 、伯努利方程實驗 ( 管道 d1=25mm d2=14mm)

5 、文丘里流量計實驗 ( 管道 d=14/7mm)

6 、孔板實驗 ( 管道 d=14/7mm)

7 、畢托管實驗 ( 管道 d=14mm)

二、產品的主要配置

蓄水箱（工程塑料厚 4mm 、容積約 0.05 立方米）、水泵（型號： AP4550 、 產地：廣東振華電器有限公司 ）、試驗管道（ 6 組式依照用戶需要設實驗管路。有機玻璃其上設置檢測點。有機玻璃厚 3mm ）、實驗閥及局部構配件、恒定水箱 ( 有機玻璃厚 4mm 、容積約 0.037 立方米 ) 、計量水箱（有機玻璃厚 4mm 、容積 10L ）、計量板、輔助管線（用以回流、循環等、工程塑料厚 3mm ）、實驗臺。

三、技術參數

流量： 2650L / h 揚程： 3m 壓差：±500㎜

外部尺寸： 1800×600×1800（含計量板）單位：（㎜）

重量： 80 ㎏ 局部構件尺寸以圖紙及樣品為準。

溫度： 5 ～ 50 ℃ 濕度：45～80%

單相： 220V 功率：75W

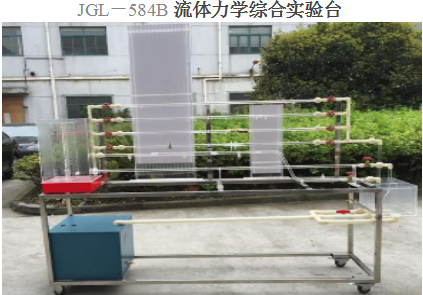

JGL － 584B 流體力學綜合實驗臺

外形尺寸： 2200×600×1900mm
工作電壓： 220V    功率： 200W
主要用途：可測定雷諾、伯努力、沿程阻力系數和突擴、突縮、閥門局部阻力系數、可進行孔板、文丘里和皮托管流量系數的實驗。
主要配置：移動式不銹鋼實驗臺、儲水箱；雷諾測試管；伯努利測試管；沿程阻力系數測試管；突擴、突縮測試管；閥門局部阻力系數測試管；孔板流量計測試管；文丘里流量計測試管；和皮托管測試管；測壓板直接顯示總水頭線和測壓管水頭線。
水泵：
揚 程 :4M
功 率 :200W
頻 率 :50Hz/60Hz   流 量 :>5580L/H

。
