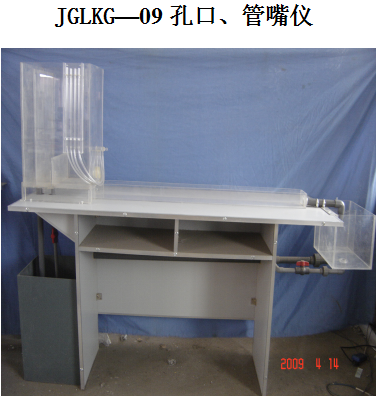

JG•JGLKG —09 孔口、管嘴 儀

一、 功能：

本實驗臺可測定：孔口、管嘴自由出流的各項系數：收縮系數 ε ，流量系數 m ，流速系數 j 和阻力系數 z 。

二、配置：

穩壓水箱 ( 有機玻璃厚 4mm 、容積約 0.045 立方米 ) 、孔口、管嘴、測點、測壓管、供水箱（工程塑料厚 4mm 、容積 0.06 立方米）、水泵（型號 AP4550 、產地：廣東振華電器有限公司）、循環管道（工程塑料厚 3mm ）、實驗管道（有機玻璃厚 4mm ）、溢流管、供水閥、放水閥、計量水箱（有機玻璃厚 4mm ，容積 10L ）、實驗桌。

三、技術參數：

流量： 2650L/h 揚程：3m 壓差：±200mm 精確度：±5

電源：單相 /220V 功率：75W

外形尺寸： 1600×500×1550（㎜）

重量： 40㎏

工作環境：常溫

孔口管嘴實驗儀
產品型號： JGL － 405
外形尺寸： 1800×550×1700mm
工作電壓： 220V    功率： 200W
主要用途：可做等徑孔口和管嘴在相同水深下的出流對比實驗，定性、定量試驗；并可觀察測試管嘴的負壓值。
主要配置：有機玻璃整流恒壓水箱；水槽；循環水泵、 ABS 循環管路、實驗桌等。

。
