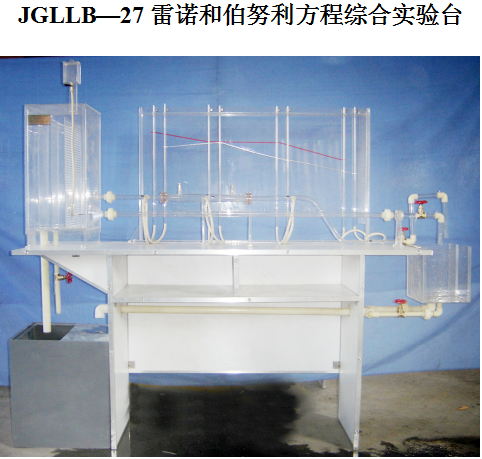

JG•JGLLB—27 雷諾和伯努利方程綜合實驗臺

一、 功能：

本實驗臺為綜全型可進行：（ 1 ）雷諾實驗：可演示層流、紊流及流態的轉變過程；測定液體（水）在圓管中流動的臨界雷諾數 — 即下臨界雷諾數。

（ 2 ）伯努利方程實驗：觀察流體流經能量方程試驗管的能量轉化情況，對實驗中出現的現象進行分析，加深對能量方程的理解。

二、配置：

供水箱（工程塑料厚 4mm 、容積約 0.05 立方米）、穩壓水箱（有機玻璃厚 4mm 、容積約 0.025 立方米）、雷諾實驗管道（有機玻璃厚 3mm 、內徑 14mm ）、伯努利實驗管道（有機玻璃厚 3mm 、內徑 D1=14mm 、 D2=25mm ）、顏色罐、針閥、水泵（型號： AP3500 ，產地：廣東振華電器有限公司）、計量水箱（有機玻璃厚 4mm ，容積 10L ）、壓差板、循環管道（工程塑料厚 3mm ）、實驗桌等。

三、技術參數：

流量： 2000L/n 揚程：2.3m 壓差：±500mm

電源：單相 /220V 功率：60W

外形尺寸： 1800×600×1650（㎜）

重量： 50㎏

工作環境：常溫

。
