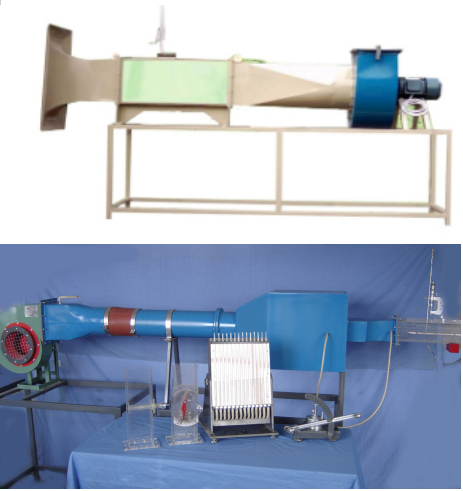

JG•JGLFC—16 多功能附面層實驗臺

一、 功能：

本試驗臺是一個吸氣式風洞，它是由風機將空氣流經收斂段、工作段、過渡段，最后通過風機排入大氣。在工作段內，可以得到一平行均勻的氣流。調節風機出口的風門，可以改變氣流的速度。在工作段內安設不同的實驗件和相應的測試裝置，可以進行各種不同的試驗。主要可用來測試流體繞經不同的物體時物體表面的附面層、速度和壓力分布例如： 1、平板附面層速度分布的測定。2、 繞流園柱體表面壓力分布測定 3、繞流機翼表面的壓力分布測定

二、 配置：

實驗風道（收斂段、工作段、實驗件、過渡段）、速度測針、附面層探針、座標器、導軌、風機（可調速）、調節閥門、微壓計、支架等。

三、技術參數：

試件、圓柱體、機翼、附面層。

電源：單相 /220V 功率：1.5KW

外形尺寸： 3600×600×1200（㎜）

重量： 90㎏

工作環境：常溫

JGL － 587B 多功能附面層實驗臺

外形尺寸： 1600×600×1500mm

主要用途：學習測量流體繞流物體時物體表面壓力分布的方法； 通過實驗了解實際流體繞圓柱體流體時，其表面壓力分布的情況并與理想流體的壓力分布相比較。

學習測量流體繞流機翼時機翼表面壓力分布的方法； 測定在不同沖角下機翼的表面壓力分布。

主要配置：移動式不銹鋼實驗臺架、引風機、變頻器、風洞，多管微壓計，坐標尺，畢托管，控制箱等。

技術參數：電壓： 380V ；轉速： 2800r/min ；流量： 700-800 M3/h ；
