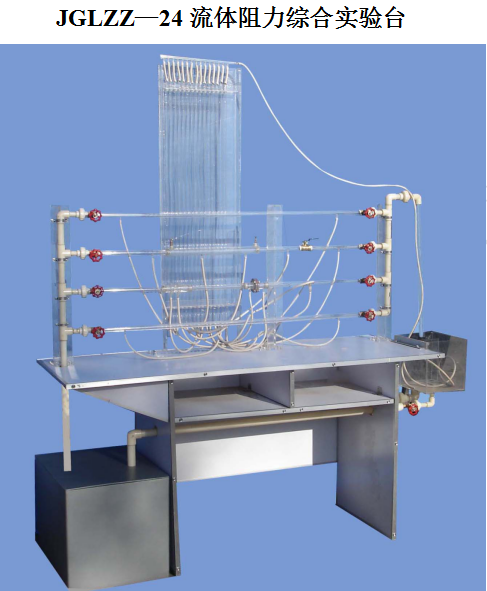

JG•JGLZZ — 24 流體阻力綜合實驗臺

一、 功能：

本實驗臺可進行：（ 1 ）沿程阻力系數測定實驗；（ 2 ）局部阻力系數測定實驗 ; （ 3 ）文丘里流量計測流量實驗；（ 4 ）孔板流量計測流量實驗。

二、配置：

蓄水箱、水泵、試驗管道、實驗閥門、計量水箱、壓差板、循環管道、實驗桌等組成。

三、技術參數：

流量： 7000L/n 揚程：5.88m

壓差： ±600mm

電源：單相 /220V 功率：75W

外形尺寸： 1600×600×1800（㎜）

重量： 50㎏

工作環境：常溫

。
