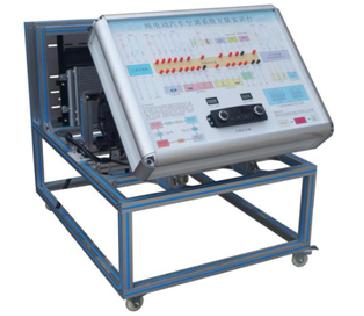

產品名稱：C3純電動汽車空調系統實訓臺

選用原裝北汽 ev160 純電動汽車空調和暖風系統；真實地呈現了北汽純電動汽車空調和暖風系統核心零部件之間的連接控制關系、安裝位置和運行參數，培養學員對江淮純電動汽車空調和暖風系統故障分析和處理能力，適用于職業技術學院新能源純電動課程教學和維修實訓。

2. 設備組成

實訓臺包含以下主要配件：①電動空調壓縮機 *1 臺；②移動臺架 *1 臺；③冷疑器總成 *1 套；④空調控制器總成 *1 個；⑤蒸發箱總成 *1 個；⑥室外溫度傳感器 *1 個；⑦電子膨脹閥 *1 套。

3. 功能描述

1 ） 空調制冷系統：由空調驅動器驅動的電動壓縮機將氣態的制冷劑從蒸發器中抽出，并將其壓入冷凝器。高壓氣態制冷劑經冷凝器時液化而進行熱交換（釋放熱量），熱量被車外的空氣帶走。高壓液態的制冷劑經膨脹閥的節流作用而降壓，低壓液態制冷劑在蒸發器中氣化而進行熱交換（吸收熱量），蒸發器附近被冷卻了的空氣通過鼓風機吹入車廂。氣態的制冷劑又被壓縮機抽走，泵入冷凝器，如此使制冷劑進行封閉的循環流動，不斷地將車廂內的熱量排到車外，使車廂內的氣溫降至適宜的溫度。

2 ） 暖風加熱系統：供暖系統采用 PTC 水加熱器總成加熱冷卻液，冷卻液先由水泵抽空調暖風副水箱總成內的冷卻液泵進 PTC 水加熱器總成，加熱后的冷卻液流經暖風芯體，再回至空調暖風副水箱總成，如此循環。

3 ） 各主要部件安裝在平臺上，電氣連接方式與實車相同，斷電后可以方便拆卸，讓學員在拆裝連線過程掌握空調暖風系統零部件拆裝要點。

4 ） 本實訓臺與驅動傳動系統實訓臺連接工作，連接電纜線為原車配套，與原車連接方式相同，由動力電池和管理系統實訓臺供電工作。

5 ） 教板完整顯示空調和暖風系統工作原理圖，并安裝用檢測端子，借助萬用表和示波儀，實時檢測各種狀態下參數變化。

6 ） 臺架的高壓元器件都將被高透明度的有機玻璃保護起來，并留有必要的用于高壓元器件插接的可以打開的移動窗口，以保證設備中的高壓器件和線纜不會在日常存放過程中受到任何損害，從而產生絕緣性能下降的危害；

7 ） 實訓臺底部安裝 4 個腳輪，移動靈活，同時腳輪帶自鎖裝置，可以固定位置。

4. 技術特性

1 ） 臺架尺寸：長 1.2m* 寬 0.8m* 高 1m

2 ） 框體材質：歐標工業銀色鋁型材 / 磨砂氧化

3 ） 主面板材質：鋁塑板耐候、耐磨、耐高溫、高強度、耐腐蝕

4 ） 系統電路圖噴繪方式： UV 打印（系統電路圖完全遵循原廠維修手冊電路圖繪制拼接而成）

5 ） 側面板材質：鋁塑復合板（耐候、耐腐蝕、高強度、耐高溫）

6 ） 測試孔：高質量尼龍料高壓安全型 4mm 面板香蕉插座孔 /PA66 高強度尼龍 / 黃銅鍍鎳 / 材料電鍍符合 RoHS 環保

7 ） 承重輪：采用尼龍材料一次合成，高承重，高耐磨，輪面車輪寬大，使其具有超高穩定性，旋轉靈活，耐久力更出眾，軸承雙軸承設計，承重更均勻，耐壓抗沖擊

5. 實訓項目

1 ） 了解純電動汽車空調制冷工作原理；

2 ） 了解純電動汽車空調制冷主要零部件功能；

3 ） 了解純電動汽車空調制冷與傳統車區別；

4 ） 了解純電動汽車暖風模塊工作原理；

5 ） 了解純電動汽車暖風模塊主要零部件功能；

6 ） 了解純電動汽車暖風模塊與傳統車區別；

7 ） 熟悉冷媒排放，抽空，加注實訓；

8 ） 熟悉管路拆裝、連接實訓；

9 ） 熟悉空調系統的高低壓力的檢測及故障判斷。
