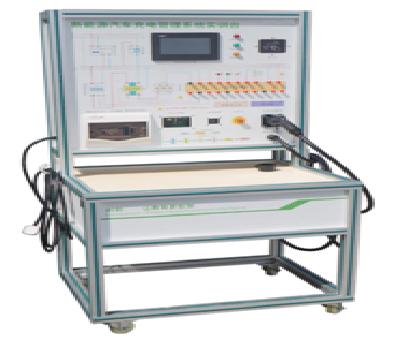

產品名稱：交流充電智能實訓臺

交流充電智能實訓臺完整展示了新能源汽車充電裝置系統,配套歐標充電槍與車載充電座，全面展示了充電樁的組成、結構、原理、操作及排故障。
?
2. 設備組成
實訓臺包含以下主要配件：①mcu處理器*1個；②移動臺架*1臺；③交流接觸器*1臺；④緊急停機開關*1個；⑤交流充電槍*1個；⑥交流充電座*1個；⑦刷卡接觸器*1個；⑧充電卡*2張；⑨漏電保護開關*1套。
3. 功能描述
1） 交流充電智能實訓臺與實訓車充電時，操作軟件顯示充電電壓、充電電流、充電電量、充電時間等；
2） 具有三種充電模式：按金額充電、按時間充電、按電量充電等；
3） 完善的安全保護功能，具有輸入側過壓、欠壓保護，輸出側過壓、過流保護，過溫、短路、漏電、防雷、電池防反接等保護；
4） 實訓臺采用歐標通訊協議可為電動汽車充電，實訓臺及電動汽車均采用CC和CP控制充電系統；
5） 真實的交流充電樁充電端口，便于學習充電端口管腳定義及作用，配套充電樁智能充電卡片；
6） 充電樁系統采用32位高性能嵌入式工業級處理器作為主控制器；
7） 充電樁具有本地以太網、GPRS通訊接口與后臺監控平臺實時通訊，及時上報事件和充電記錄，保證監控平臺對充電樁實時監測。
4. 技術特性
1） 臺架尺寸：長1.0m*寬80cm*高1.7m
2） 框體材質：歐標工業銀色鋁型材/磨砂氧化
3） 主面板材質：鋁塑板耐候、耐磨、耐高溫、高強度、耐腐蝕
4） 系統電路圖噴繪方式：UV打印（系統電路圖完全遵循原廠維修手冊電路圖繪制拼接而成）
5） 側面板材質：鋁塑復合板（耐候、耐腐蝕、高強度、耐高溫）
6） 測試孔：高質量尼龍料高壓安全型4mm面板香蕉插座孔/PA66高強度尼龍/黃銅鍍鎳/材料電鍍符合RoHS環保
7） 承重輪：采用尼龍材料一次合成，高承重，高耐磨，輪面車輪寬大，使其具有超高穩定性，旋轉靈活，耐久力更出眾，軸承雙軸承設計，承重更均勻，耐壓抗沖擊。
5. 實訓項目
1） 交流充電樁內部電路原理實訓；
2） 交流充電樁的部件組成及作用實訓；
3） 交流充電樁的操作方法實訓；
4） 操作充電樁對蓄電池充電、蓄電池通過負載放電的全過程實訓；
5） 故障設置、排除思路和方法實訓；
6）智能充電卡片應用實訓；
