產品名稱：永磁同步電機解剖演示臺

純電動汽車高壓系統檢測教學平臺

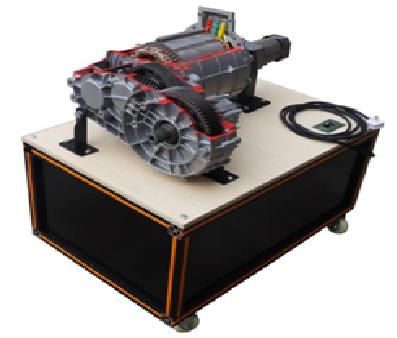

永磁同步電機解剖演示臺以比亞迪E5電動車驅動電機及變速箱總成，通過解剖，剖面噴涂不同顏色，總成內部的機械結構和相互之間的裝配關系清楚的顯現在外面。展示驅動電機及變速箱內部結構，可對照解剖物，了解驅動電機及變速箱結構與原理。
?
2. 設備組成
實訓臺包含以下主要配件：① E5電機總成*1個；② 移動臺架*1臺；③ E5變速器總成*1臺；④ 減速電機總成*1套。
3. 功能描述
1） 采用永磁同步電機進行剖切，充分展示電動汽車電機機構部分的內外結構、電機電樞與轉子機構、各類電機繞線方式及其工作原理和流程等；
2） 采用單檔變速箱進行剖切，充分展示電動汽車變速箱內部結構，掌握純電動車變速箱結構特點，僅為兩級斜齒輪傳動，僅有減速功能，沒有變速功能；
3） 機械剖面采用不同顏色的油漆進行噴涂；
4） 配套減速感應電機，安裝在驅動電機主軸上，驅動電機各種工況的低速運轉，真實演示驅動電機內部機械部件的運動過程；
5） 實訓臺底座采用歐標鋁型材制作，加以裝飾條裝飾，外觀美麗，質量堅固，帶自鎖腳輪裝置，移動靈活，安全可靠、堅固耐用
4. 技術特性
1) 臺架尺寸：長1m*寬0cm*高0.8m
2) 框體材質：歐標工業銀色鋁型材/磨砂氧化
3) 側面板材質：鋁塑復合板（耐候、耐腐蝕、高強度、耐高溫）
4) 承重輪：采用尼龍材料一次合成，高承重，高耐磨，輪面車輪寬大，使其具有超高穩定性，旋轉靈活，耐久力更出眾，軸承雙軸承設計，承重更均勻，耐壓抗沖擊。
5) 永磁同步電機：? ? ? ? ?
? ? ? ? 額定功率： 80KW
? ? ? ? 最大功率： 160KW
? ? ? ? 峰值扭矩： 310N.m
? ? ? ? 最大轉速： 12000rpm??
? ? ? ? 冷卻方式： 水冷
? ? ? ? 變速箱：
? ? ? ? 總傳動比： 6.417
? ? ? ? 一級傳動比：1.667? ? ? ? ? ? ?
? ? ? ? 主減速傳動比：3.85??
? ? ? ? 變速箱潤滑油類型：齒輪油SAE80W-90
? ? ? ? 變速箱潤滑油量：3.7L??
5. 實訓項目
1) 掌握驅動電機的內部結構組成與功能；
2) 了解變速箱的內部結構組成與功能；
3) 掌握驅動電機模塊各單元教學實訓；
4) 掌握變速箱模塊各單元教學實訓；
