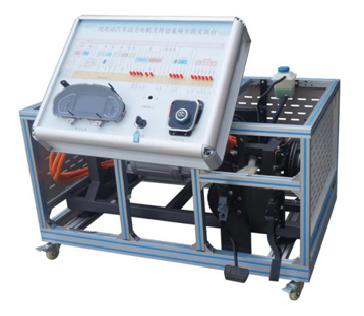

產品名稱：C2純電動汽車驅動系統實訓臺

實訓臺選用北汽 ev160 純電動汽車驅動系統部件，功能和控制方式與通用純電動車完全相同，真實地呈現了新能源電驅動系統核心零部件之間的連接控制關系、安裝位置和運行參數，以及高壓系統安全注意事項，并培養學員對新能源電驅動系統故障分析和處理能力，適用于職業技術學院新能源課程教學和維修實訓設備。

2. 設備組成

實訓臺包含以下主要配件：①原車低壓蓄電池 *1 個；②移動臺架 *1 臺；③ ABS 泵 *1 個；④組合儀表總成 *1 套；⑤檔位旋鈕開關總成 *1 個；⑥制動分泵 *2 個；⑦加速踏板總成 *1 套；⑧油門踏板總成 *1 套；⑨真空助力器總成 *1 個。



3. 功能描述

1 ） 真實可運行的新能源電驅動傳動系統集成，充分展示各主要零部件組成結構和邏輯控制關系；

2 ） 各主要部件安裝在平臺上，電氣連接方式與實車相同，可以方便拆卸，讓學員在拆裝連線過程掌握高壓系統零部件拆裝要點和安全保護；

3 ） 教板上繪制電路控制圖，油門踩下后，觀察車輛運行狀態各項參數，掌握純電動車運行過程控制邏輯和主要部件參數變化規律；

4 ） 模擬車輛負載系統，真實再現電驅動傳動系統不同工況下（啟動、加速、勻速、減速、停車、爬坡等）電流和電壓等參數變化規律；

5 ） 臺架的高壓元器件都將被高透明度的有機玻璃保護起來，并留有必要的用于高壓元器件插接的可以打開的移動窗口，以保證設備中的高壓器件和線纜不會在日常存放過程中受到任何損害，從而產生絕緣性能下降的危害；

6 ） 真實的機械齒輪傳動和剎車系統，觀察制動能量回饋電流變化，掌握制動能量吸收概念。

7 ） 實訓臺配備 12V 電源接地機械開關，可隨時斷開 12V 接地，切斷整個系統電源。

8 ） 實訓臺配備有制動器防護罩等安全保護裝置。

9 ） 教板完整顯示電驅動傳動系統工作原理圖，并安裝用檢測端子，借助萬用表和示波儀，實時檢測各種狀態下參數變化；

10 ） 實訓臺底部安裝 4 個腳輪，移動靈活，同時腳輪帶自鎖裝置，可以固定位置；

11 ） 實訓臺配備智能化故障設置和考核系統，掌握實車故障處理能力。
