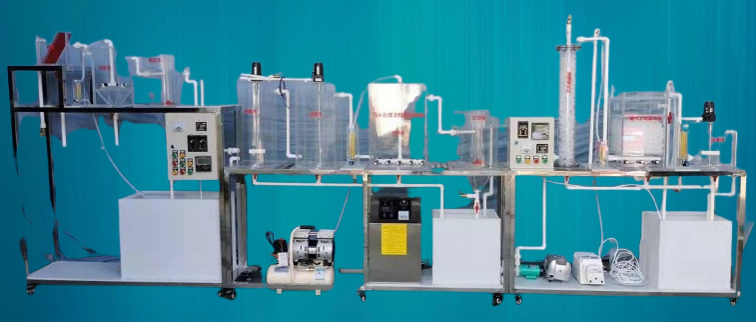

JGTG-23 7 型 污水處理流程實驗裝置

一、實驗原理和目的：

污水處理通常需要在一個流程中同時完成脫氮除磷的功效。該實驗的主體工藝包含厭氧區、缺氧區、好氧區，廢水在厭氧區進行磷釋放及氨化，在缺氧區進行脫氮，而在好氧區則發生磷吸收、硝化以及去除 BOD ，整套流程能夠同時達到降解有機物污染物，脫氮、除磷的功效，使得出水達標排放。

通過本次實驗，希望達到以下目的：

1 、掌握污水處理的基本操作過程；

2 、加深理解該實驗的原理；

3 、了解該實驗的工藝流程、技術參數，提高學生的理論和實踐知識。

二、主要技術指標及參數：（參考參數）

1 、環境溫度： 5 ℃ ～ 40 ℃

2 、處理水量： 3 ～ 5 L/h

3 、進水水質： CODcr 400 ～ 800mg/L 出水水質： CODcr 40 ～ 80mg/L

4 、進水水質： BOD 5 200 ～ 400mg/L 出水水質： BOD 5 15 ～ 30mg/L

5 、進水懸浮物： SS 150 ～ 200mg/L 出水懸浮物： SS 18 ～ 30mg/L

6 、 pH 值： 6.5 ～ 8.5

7 、裝置外形尺寸： 32 00mm× 4 00mm×1 6 00mm

8 、 工作電源： AC220V±10% 、 50Hz ，單相三線制，功率 1 50 0W ，安全保護：具有接地保護、漏電保護、過流保護

三、 主要配置：

1 、 原水箱 1 只 ：白色 PP 板 材質 、厚度 10mm ， 5 00 × 400 × 5 00mm 、底板上安裝有放空閥，方便將水排凈；

2 、 清水箱 1 只 ：白色 PP 板 材質 、厚度 10mm ， 35 0 × 400 × 50 0mm ，底板上安裝有放空閥，方便將水排凈；

3 、配 原水箱攪拌電機 1 臺 、 304 不銹鋼攪拌槳 1 套；（功率 2 5W 、轉速 12 0rpm ）、 （含調速器 1 只）

4 、進水 計量蠕動 泵 1 臺、 流量范圍： 0.008-460mL/min 、

5 、 格柵池 1 套 ：透明有機玻璃材質、壁厚 10 mm ， 25 0 × 15 0 × 2 00mm ；

6 、沉砂池 1 套 ：透明有機玻璃材質、壁厚 10 mm ， 20 0 × 20 0 × 35 0mm ；

7 、初沉池 1 套 ：透明有機玻璃材質、壁厚 7 mm ， ? 20 0 × 28 0mm 、

8 、 厭氧池 1 套、 透明有機玻璃材質、壁厚 7 mm ， ? 25 0 × 50 0mm ； 帶 攪拌裝置 1 套 ；

9 、 缺氧池 1 套、 有機玻璃材質、厚度 10mm ， 25 0 × 25 0 × 5 00mm ； 帶 攪拌裝置 1 套 、

1 0 、 好氧池 1 套、 有機玻璃材質、厚度 10mm ， 35 0 × 30 0 × 5 00mm ； 帶 曝氣 裝置 、

11 、 沉淀池 1 套、 有機玻璃材質、壁厚 7 mm ， ? 25 0 × 30 0mm ；

12 、 臭氧氧化柱 1 套 、 有機玻璃材質、壁厚 5 mm ， ? 10 0 × 80 0mm ； 含填料 1 套、

13 、 曝氣生物濾池 1 套 、 有機玻璃、厚度 10mm ， 25 0 × 25 0 × 45 0mm ； 帶 曝氣 裝置 、 含填料 1 套、

14 、 消毒池 1 套 、 有機玻璃材質、厚度 10mm ， 20 0 × 20 0 × 25 0mm ； 帶 攪拌裝置 1 套 、

15 、 防腐蝕 提升 磁力 水泵 1 臺、 流量 ： 16 ～ 19 （ L/min) 、 揚程： 2 .7 ～ 3.4 （ m ） 功率 2 0 W ；

16 、氣泵 2 臺 （ 電源 220V 、 功率 4 0W 、 排氣量 8 L/min ）

17 、 中間 水箱 1 只 ：白色 PP 板 材質 、厚度 10mm ， 30 0 × 400 × 40 0mm ，底板上安裝有放空閥， 、

18 、污泥 回流 蠕動 泵 1 臺、 流量范圍： 0.008-460mL/min

19 、 臭氧發生器 1 臺， 產氣 3 g/h 、空氣源、風冷、氣量可調節、殺菌效率： >99% ； 304 不銹鋼外殼，抗氧化能力強；

20 、消毒 加藥蠕動 泵 1 臺、 流量范圍： 0.008-460mL/min 、 含藥箱 1 只

21 、 流量測量與調節：氣體流量 計 2 個：量程 10 0~ 10 00L/h ；

22 、 流量測量與調節：氣體流量 計 1 個：量程 16 ~ 16 0L/h ；

23 、 實驗臺面（白色 10mm 厚 PP 板）、

24 、 電源控制系統：雙面亞光密紋噴塑電控箱 1 只、漏電保護器 ( 德力西品牌） 、電壓表、 帶鎖 按鈕開關、線 管 等組成，

25 、 配套 UPVC 連接管道和閥門 （中財品牌） 。

26 、 不銹鋼框架實驗臺（ 4 0mm × 4 0mm 不銹鋼方管、配腳輪為萬向輪帶禁錮腳）等組成

。
