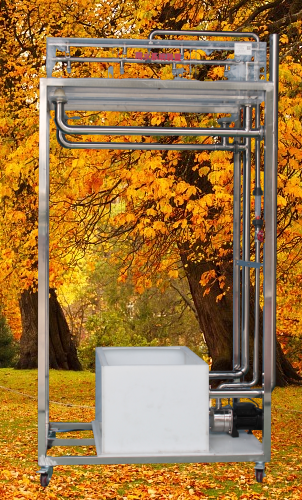

JGTG-31 8 型 雨水演示系統實驗裝置

一、實驗?zāi)康囊?

雨 水 系統 演示模型 可以實現虹吸式雨水排水系統的實驗裝置，該裝置可以實現雨水排放的靜態實驗和動態模擬過程。記述了虹吸式雨水排水系統的實驗原理，提出了可以開展的 1 種實驗，為學生掌握虹吸式雨水排水系統的原理和技術提供了堅實的基礎。

二、主要技術指標及參數：

1 、 環境溫度： 5 ℃ ～ 40 ℃

2 、裝置外形尺寸： 1 2 00mm× 8 00mm×2000mm

3 、 工作電源： AC220V±10% 、 50Hz ，單相三線制，功率 37 0W ，安全保護：具有接地保護、漏電保護、過流保護 、

三、 主要參數及配置：

1 、虹吸雨水斗 1 套、

2 、普通雨水斗 1 套、

3 、模擬天溝水槽 1 套、 透明有機玻璃材質、壁厚 10 mm ， 規格： 12 00 × 80 0 × 30 0mm ；

4 、噴 淋 器 1 批、

5 、 配 有 白色 P E 材質循環水箱 1 只、

6 、循環高壓水泵 1 臺、 功率 37 0W

7 、進水 流量計 1 只、 （ LZS-15 、 量程 100 ~ 100 0L/h ）

8 、 304 不銹鋼連接管道和球閥 1 批、

9 、 1 、 不銹鋼框架實驗臺（ 40mm × 40mm 不銹鋼方管、配腳輪為萬向輪帶禁錮腳）等組成。

。
