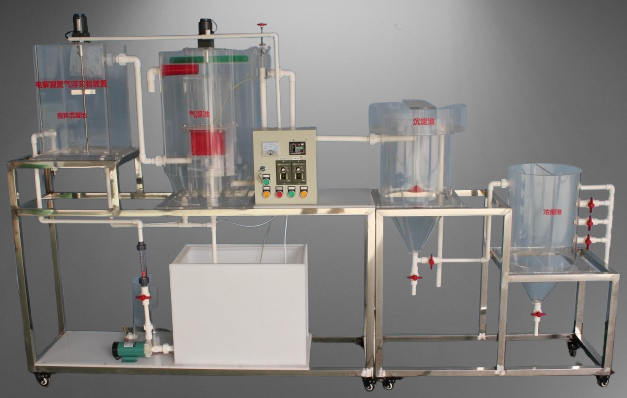

JGTG-202 型電解凝聚氣浮法實驗裝置

一、實驗?zāi)康暮驮恚?

本實驗是將正負相間的多組電極安插在廢水中，當通以直流電時，產生電解、顆粒的極化、電泳、氧化還原、電解產物間及廢水間相互作用等。

當采用可溶電極（一般為鋁、鐵）作為陽極電解時，陽極的金屬將溶解出鋁或鐵的陽離子，并與水中的羥基（ OH －）結合，形成吸附性能很強的鋁、鐵氫氧化物，以吸附凝聚水中的雜質顆粒，而形成絮粒。這種絮粒與陰極上產生的微氣泡（氫氣）粘附，而得以氣浮分離。

二、主要技術指標及參數：

1 、環境溫度： 5℃ ～ 40℃

2 、處理水量： 20 ～ 30L/h

3 、設計進、出水水質范圍：

進水 BOD5 600 ～ 1200mg/L 出水 50 ～ 100 mg/L

進水 COD 1000 ～ 2000mg/L 出水 100 ～ 200 mg/L

進水 SS 100 ～ 300mg/L 出水 20 ～ 50 mg/L

進水 pH 6 ～ 9 出水 6 ～ 9

4 、總外形尺寸：長 × 寬 × 高 =2200mm×500mm×1700mm

5 、工作電源： AC220V±10% 、 50Hz ，單相三線制，功率 600W ，安全保護：具有接地保護、漏電保護、過流保護、

三、主要配置：

1 、有機玻璃氣浮池（電極組） 1 套、透明有機玻璃材質、厚度 8mm ，

2 、電機攪拌混凝池 1 套、透明有機玻璃材質、厚度 8mm ，

3 、有機玻璃豎流式沉淀池 1 套、透明有機玻璃材質、厚度 8mm ，

4 、有機玻璃污泥濃縮池 1 套組成、透明有機玻璃材質、厚度 8mm ，

5 、可調直流穩壓電源： 0~60V 、 0 ～ 5A ，輸出方式：單路，三位數顯，、

6 、陰陽電極板 1 套：陽極 304 不銹鋼板，陰極鋁板（客戶可指定）；

7 、刮渣調速電機 1 套、刮渣機轉速 9rpm ；（含調速器 1 只）、

8 、防腐蝕磁力水泵 1 臺、流量： 27 ～ 32 （ L/min) 、揚程： 3.1 ～ 4.3 （ m ）、

9 、加藥計量蠕動泵 1 臺、流量范圍： 0.008-460mL/min 、

10 、帶攪拌裝置加藥罐 1 套（有機玻璃材質）、

11 、原水箱和清水箱各 1 個：白色 PP 板、厚度 8mm ，底板上安裝有放空閥，方便將水排凈；

12 、配原水箱電機攪拌 1 臺、 304 不銹鋼攪拌槳 1 套；（功率 15W 、轉速 80rpm ）、

13 、流量測量與調節：進水流量計 1 個（ LZS-15 、 6 ～ 60L/h ）、

14 、水位調節器 1 套、

15 、電源控制系統：雙面亞光密紋噴塑電控箱 1 只、漏電保護器 ( 德力西品牌）、電壓表、帶鎖按鈕開關、線管等組成，

16 、配套 UPVC 連接管道和閥門（中財品牌）。

17 、不銹鋼框架實驗臺（ 30mm×30mm 不銹鋼方管、配腳輪為萬向輪帶禁錮腳）等組成。

。
