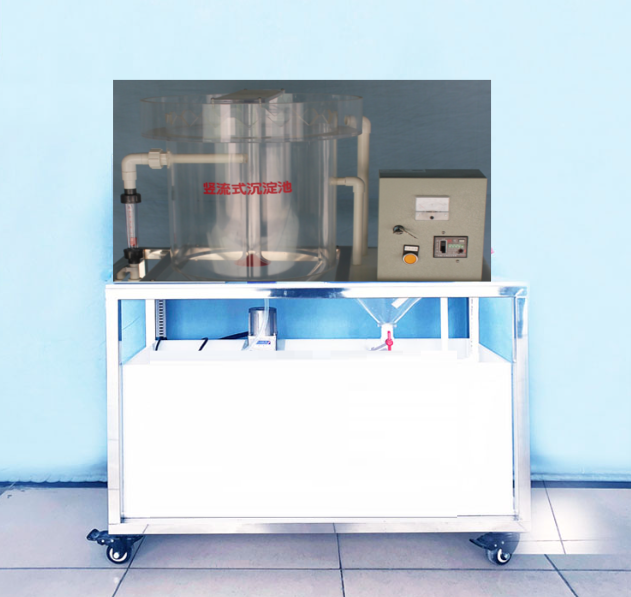

JGTG-379 型豎流式沉淀池實驗裝置設備

一、沉淀池的作用與種類：

沉淀池是分離懸浮物的一種常用處理構筑物。

用于生物處理法中作預處理的稱為初次沉淀池。對于一般的城市污水，初次沉淀池可以去除約 30 ％的 BOD 5 與 55 ％的懸浮物。設置在生物處理構筑物后的稱為二次沉淀池，是生物處理工藝中的一個組成部分。

沉淀池常按水流方向來區分為豎流式、幅流式、平流式三種。設計時初沉池、二沉池可任意選用。小型污水廠采用豎流式較多，中型采用平流式，大型采用幅流式。

二、豎流式沉淀池的構造及特征：

豎流式沉淀池的表面多呈圓形，也有采用方形和多角形的。直徑或邊長一般在 8m 以下，多介于 4 ～ 7m 之間。沉淀區上部呈圓柱狀的部分為沉淀區，下部呈截頭圓錐狀的部分為污泥區，在二區之間有緩沖層 0.3m

二、主要技術指標及參數：

1 、環境溫度： 5 ℃ ～ 40 ℃

2 、處理水量：按設計水量為 Q ，池的容積為 0 .5 ～ 1 .5Q ；

3 、表面負荷： 2 ～ 3.6m 3 /h·m 2 ；

4 、中心導流管流速： 100mm/s ；

5 、中央導流管出口處： H ＝ 1.36d ，喇叭口 d 1 ＝ 1.35d ，反射板 d 1 ＝ 1.3 d 1 ，角錐 17° 。

6 、 沉淀池尺寸： ? 35 0mm×5 0 0mm 、

7 、外形尺寸： 7 00mm ×40 0mm ×14 00mm 、

8 、電源 220V 功率 30 0W 、

三、主要配置：

1 、 豎流式沉淀池 1 套：透明有機玻璃材質、厚度 8 mm ，包括池體、進水管、出水管、出水堰等；

2 、 原水箱和清水箱 1 只：白色 PP 板、厚度 10mm ，底板上安裝有放空閥，方便將水排凈；

3 、 原 水箱配 電機攪拌 1 臺、 304 不銹鋼攪拌槳 1 套；（功率 25W 、轉速 90rpm ）、

4 、 防腐蝕 進 水泵 1 臺 ： 流量 ： 27 ～ 32 （ L/min) 、 揚程： 3 .1 ～ 4.3 （ m ） 、

5 、 流量測量與調節： 進水 流量計 1 個（量程 6 0- 6 00L/H ）；

6 、 電機刮渣裝置 1 套（功率 25W 、轉速 3 0rpm ）、

7 、 電源控制系統：雙面亞光密紋噴塑電控箱 1 只、漏電保護器 ( 德力西品牌） 、電壓表、 帶鎖 按鈕開關、線 管 等組成，

8 、 配套 UPVC 連接管道和閥門 （中財品牌） 。

9 、 不銹鋼框架實驗臺（ 30mm × 30mm 不銹鋼方管、配腳輪為萬向輪帶禁錮腳）等組成。

有機玻璃豎流式沉淀池的全部組成， 配白色 PE 材質水箱 1 只、防腐蝕磁力提升進水泵 1 臺、進水液體流量計 1 只、電控制箱 1 只、漏電保護開關、按鈕開關、連接管道和球閥、不銹鋼支架等組成。

豎流式沉淀池

一 . 實驗?zāi)康?

豎流式沉淀池是通過重力來除懸浮顆粒物、化學絮狀物和沉淀物，適合于處理小型給水或污水處理工程。通過實驗，達到以下目的：

1. 熟悉豎流式沉淀池各組成部分的結構。

2. 掌握污水流動方式、流速計算，主要構件的設計。

3. 掌握豎流式沉淀池在工程應用中的適用范圍、設計依據、設計方法、公式計算。

二 . 技術指標

1. 豎流式沉淀池設計參數：

① 池體設計流量： 12~20L/h 。

② 池體直徑與有效水深之比值： 1.1 。

③ 中心筒內流速＜ 4.5mm/s 。

④ 喇叭口與反射板縫隙流速＜ 13mm/s 。

⑤ 污泥斗的斜壁與水平面的傾角： 55° 。

⑥ 喇叭口直徑與高度相等；反射板傾角 17°

⑦ 按照工程設計要求設計沉淀區、緩沖層、污泥區、進水管、中心管、喇叭口、反射板、擋板、集水槽、出水管、靜壓排泥管、污泥斗等尺寸，裝置運行滿足以上設計參數要求，標書中提供各部分的設計尺寸與計算過程，驗證是否符合。

2. 工作電源：電壓 AC220V±10% 、 50Hz ，單相三線制，功率≤ 120w ；安全保護：具有接地保護、漏電保護、過流保護。

3. 線槽：用于電源線和控制線安裝，絕緣、防弧、阻燃自熄，尺寸 30*30mm 。

4. 池體及配件標識牌（拉絲銀板），管路性質和水流箭頭標識，便于學生了解設備。

5.304 不銹鋼臺面、不銹鋼框架實驗臺（ 30*30mm 不銹鋼方管、配腳輪均為萬向輪帶禁錮腳）。

6. 裝置外形尺寸： 1050mm×500mm×1330mm 。

三 . 主要配置及參數

1. 沉淀池 1 只：透明有機玻璃材質、壁厚 10mm 。

2. 原水箱、清水箱和污泥箱各 1 個：白色 10mm 厚 PP 板，原水箱尺寸 520*420*320mm 、清水箱尺寸 420*290*320mm 、污泥箱尺寸 420*140*320mm ，水箱底板上安裝有放空閥，方便將水排凈。

3. 攪拌裝置 1 套，含不銹鋼攪拌槳 1 個，定速電機 1 臺：電壓 220V 、功率 25W 、 15K 、 90 轉 /min 。

4. 原水輸送泵：電壓 220V 、功率 35W 、揚程 2.0 米、流量 2000L/h 。

5. 流量測量與調節：有機玻璃面板式轉子流量計 1 個、水、 5~45LPH 。

6. 銅閘閥 1 個；管道、閥門、彎頭： UPVC 。

7. 電源控制系統：雙面亞光密紋噴塑電控箱 1 只，控制箱面板采用深藍色楷體；電壓表；正泰電器：帶燈自鎖按鈕開關、漏電保護空氣開關等組成。

。
