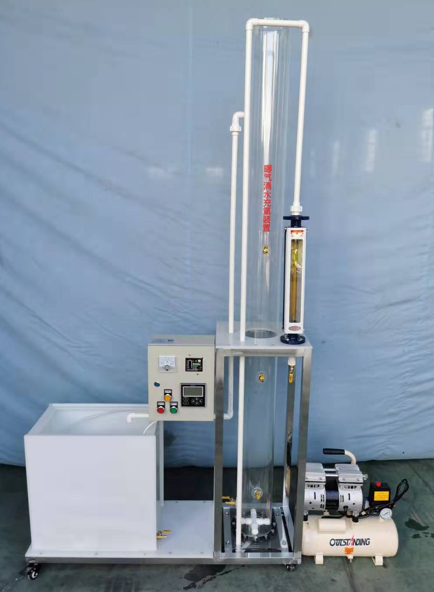

JGTG-281 型曝氣清水充氧實驗裝置
一、實驗?zāi)康模?
活性污泥法處理過程中曝氣設備的作用是使空氣、活性污泥和污染物三者充分混合，使活性污泥處于懸浮狀態，促使氧氣從氣相轉移到液相，從液相轉移到活性污泥上，保證微生物有足夠的氧進行物質代謝。由于氧的供應是保證生化處理過程正常進行的主要因素之一，因此，工程設計人員和操作管理人員常需通過實驗測定氧的總傳遞系數 KLa 、評價曝氣設備的供氧能力和動力效率。
通過本實驗希望達到下述目的：
-
掌握測定曝氣設備的氧總傳遞系數和充氧能力的方法；
-
掌握測定修正系數 a 、 b 的方法；
-
了解各種測試方法和數據整理方法的特點。
二、實驗原理：
評價曝氣設備充氧能力的試驗方法有兩種：
-
不穩定狀態下進行試驗，即試驗過程水中溶解氧濃度是變化的，由零增到飽和濃度；
-
穩定狀態下的試驗，即試驗過程水中溶解氧濃度保持不變。
3 、試驗可以用清水或在生產運行條件下進行。下面分別介紹各種方法的基本原理。
三、主要技術指標及參數：
1 、環境溫度： 5 ℃ ～ 40 ℃ 、
2 、處理水量： 60L/h
3 、設計進、出水水質：
進水 BOD 5 15 0 ～ 3 00mg/L 出水 15 ～ 3 0 mg/L
進水 COD 25 0 ～ 5 00mg/L 出水 25 ～ 4 0 mg/L
進水 SS 8 0 ～ 15 0mg/L 出水 10 ～ 15 mg/L
進水 pH 6 ～ 9 出水 6 ～ 9
4 、 曝氣充氧柱： Φ 200 mm × 2 0 00mm
5 、裝置總尺寸： 12 00mm×500mm× 20 00 mm 。
6 、 工作電源： AC220V±10% 、 50Hz ，單相三線制，功率 7 5 0W ，安全保護：具有接地保護、漏電保護、過流保護
四、 主要配置：
1 、 原水箱 1 只 ：白色 PP 板 材質 、厚度 10mm ， 35 0 × 4 00 × 5 00mm 、底板上安裝有放空閥，方便將水排凈；
2 、 曝氣充氧 塔 1 套， 含 曝氣 管 1 套、 銅 球閥取樣口 3 只、 有機玻璃材質、壁厚 8 mm ， ? 20 0 × 200 0mm ；
3 、 防腐蝕 提升 磁力 水泵 1 臺、 流量 ： 27 ～ 32 （ L/min) 、 揚程： 3 .1 ～ 4.3 （ m ） 功率 30 W ；
4 、空 氣 壓縮機 1 臺、電源： AC220V 、 功率 ： 550 W 、 最大 氣 量： 36 L/min ， 氣量容積 30L 、
5 、 流量測量與調節：氣體流量 計 1 只 ：量程 40 0~ 40 00L/h ；
6 、 電源控制系統：雙面亞光密紋噴塑電控箱 1 只、漏電保護器 ( 德力西品牌） 、電壓表、 帶鎖 按鈕開關、線 管 等組成，
7 、 配套 UPVC 連接管道和閥門 （中財品牌） 。
8 、 不銹鋼框架實驗臺（ 30mm × 30mm 不銹鋼方管、配腳輪為萬向輪帶禁錮腳）等組成。

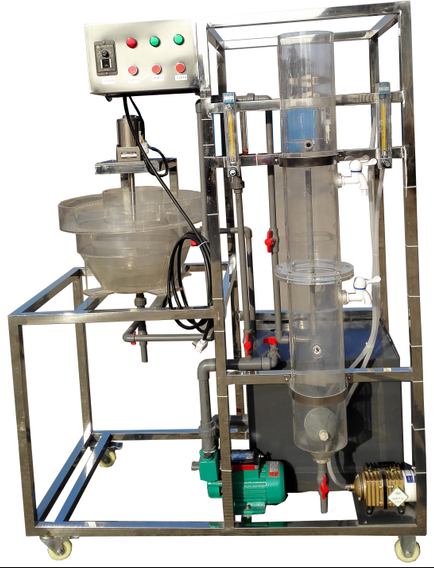

JG HJ-511 曝氣充氧實驗裝置
一、曝氣充氧實驗設備特點：
1. 設備布局合理、美觀，結構清晰，整體感強。
2. 布?xì)夤懿細饩鶆颍箍諝馀c水充分接觸，增加曝氣效率。
3. 曝氣柱與曝氣池為透明有機玻璃制造，便于觀察氣液接觸現象。
二、實驗?zāi)康模?
1 ．了解曝氣充氧的機理及影響因素。
2 ．曝氣設備清水充氧性能 a 、充氧能力測定。
3 ．污水充氧修正系數 α ， β 的測定。
三、主要配置：
穿孔曝氣柱、微孔曝氣頭、平板葉輪曝氣池、攪拌電機、氣泵、水泵、流量計、水箱、高壓氧氣管、閥門管道、不銹鋼框架、控制屏。
四、技術參數：
1 ．環境溫度： 5℃ ～ 40℃ ，配電： 220V ， 530W 。
2 ．穿孔曝氣柱：尺寸 Φ150×1200mm, 優質有機玻璃制作。
3 ．平板葉輪曝氣池：直徑 Φ500mm ，配 60W 調速攪拌電機。
4 ．氣泵： 80W ，最大排氣量 70L/min 。
5 ．水泵：流量 1m3/h, 揚程 15m ，功率 370W 。
6 ．水箱：尺寸 500×400×500mm ，優質 PVC 材質。
7 ．流量測量與調節：轉子流量計，液體流量： 16-160L/h ，氣體流量： 40-400L/h 。
8 ．控制屏和框架均為 304 不銹鋼，結構緊湊，外形美觀，流程簡單，操作方便。
9 ．外形尺寸： 1500×900×1700mm ，框架為可移動式設計，帶腳輪及禁錮腳。
。
