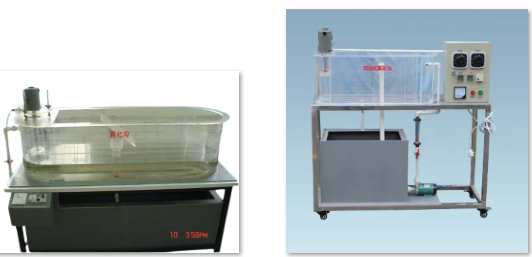

JGTG-262 型小型氧化溝 （電動轉刷充氧）
一、適用范圍及原理：
采用氧化溝處理城市污水時，可不設初次沉淀池，懸浮狀有機物可在氧化溝中得到好氧穩定，這比設立沉淀池及分離裝置的污泥穩定系統要經濟。但為防止無機沉渣在氧化溝中積累，原污水應先經格柵及沉砂池預處理。氧化溝構造和工藝流程。本裝置是氧化溝的教學實驗設備。通過本實驗希望達到以下目的：
-
掌握氧化溝的內部構造；
2 ．了解氧化溝的水力特性，水力流動情況及工藝特點。
二、主要技術指標及參數：
1 、 環境溫度： 5 ℃ ～ 40 ℃
2 、 處理水量： 10L/h 、
3 、 裝置外形尺寸： 950mm×430mm×430mm
4 、 工作電源： AC220V±10% 、 50Hz ，單相三線制，功率 20 0W ，安全保護：具有接地保護、漏電保護、過流保護 、
三、 主要配置：
1 、 原水箱 1 只 ：白色 PP 板 材質 、厚度 10mm ， 4 00 × 400 × 5 00mm 、底板上安裝有放空閥，方便將水排凈；
2 、 清水箱 1 只 ：白色 PP 板 材質 、厚度 10mm ， 25 0 × 35 0 × 50 0mm ，底板上安裝有放空閥，方便將水排凈；
3 、配 原水箱攪拌電機 1 臺 、 304 不銹鋼攪拌槳 1 套；（功率 2 5W 、轉速 12 0rpm ）、 （含調速器 1 只）
4 、 單溝氧化溝 1 套、 透明有機玻璃材質、壁厚 10 mm ， 60 0 × 35 0 × 35 0mm 、帶 曝氣裝置
5 、 防腐蝕 提升 磁力 水泵 1 臺、 流量 ： 16 ～ 19 （ L/min) 、 揚程： 2 .7 ～ 3.4 （ m ） 功率 2 0 W ；
6 、 曝氣 電機 1 臺 、 304 不銹鋼 葉輪曝氣 裝置 1 套；（功率 90 W 、轉速 290 0rpm ）、 （含調速器 1 只）、
7 、流量測量與調節： 轉子流量計 1 只、 （ 6 ～ 6 0L/ h ）
8 、 電源控制系統：雙面亞光密紋噴塑電控箱 1 只、漏電保護器 ( 德力西品牌） 、電壓表、 帶鎖 按鈕開關、線 管 等組成，
9 、 配套 UPVC 連接管道和閥門 （中財品牌） 。
10 、 不銹鋼框架實驗臺（ 30mm × 30mm 不銹鋼方管、配腳輪為萬向輪帶禁錮腳）等組成。
JGTG-263 型 雙溝式氧化溝 ( 自動控制 )
一、 T 型氧化溝：
雙溝式（ T 型）氧化溝是丹麥克魯格公司開發的一種新型氧化溝，國外采用較多， 20 世紀 90 年代初以來，國內也開始推廣。
1 、基本布置：
T 型氧化溝為雙溝交替工作式氧化溝系統，氧化溝前設有一座配水井，來水經過配水井可根據需要進入每條溝內，每條溝之間通過一過水孔相互連通，兩側溝上設有啟閉式可調堰。每座氧化溝分 3 條溝，中溝作曝氣區，兩條側溝根據運行方式作曝氣－沉淀交替使用。 2 條溝都配置一定數量的曝氣轉刷，中溝轉刷少于兩條側溝。 2 根進水管分別接通 2 條溝。剩余污泥從中溝以混合液的形式由泵排出。 T 型氧化溝運行非常靈活，曝氣沉淀均在溝內交替運行，因而既無二沉池，也無需污泥回流系統。
二、主要技術指標及參數：
1 、環境溫度： 5 ℃ ～ 40 ℃
2 、處理流量： 5 ～ 1 0 L/h ；
3 、氧化溝體積： 0.09m 3 ；
4 、污泥停留時間為： 4 ～ 6.5h 。
5 、外形尺寸：長 × 寬 × 高 800mm× 5 10mm×330mm
6 、 裝置外形尺寸： 1200mm×600mm×1200mm
7 、 工作電源： AC220V±10% 、 50Hz ，單相三線制，功率 50 0W ，安全保護：具有接地保護、漏電保護、過流保護
三、 主要配置：
1 、 原水箱 1 只 ：白色 PP 板 材質 、厚度 10mm ， 45 0 × 400 × 5 00mm 、底板上安裝有放空閥，方便將水排凈；
2 、 清水箱 1 只 ：白色 PP 板 材質 、厚度 10mm ， 25 0 × 35 0 × 50 0mm ，底板上安裝有放空閥，方便將水排凈；
3 、配 原水箱攪拌電機 1 臺 、 304 不銹鋼攪拌槳 1 套；（功率 2 5W 、轉速 12 0rpm ）、 （含調速器 1 只）
4 、 雙溝氧化溝 1 套、 透明有機玻璃材質、壁厚 10 mm ， 65 0 × 45 0 × 35 0mm 、帶 曝氣裝置
5 、 防腐蝕 提升 磁力 水泵 1 臺、 流量 ： 16 ～ 19 （ L/min) 、 揚程： 2 .7 ～ 3.4 （ m ） 功率 2 0 W ；
6 、 曝氣 電機 1 臺 、 304 不銹鋼 葉輪曝氣 裝置 1 套；（功率 90 W 、轉速 290 0rpm ）、 （含調速器 1 只）、
7 、流量測量與調節： 轉子流量計 1 只、 （ 6 ～ 6 0L/ h ）
8 、 電源控制系統：雙面亞光密紋噴塑電控箱 1 只、漏電保護器 ( 德力西品牌） 、電壓表、 帶鎖 按鈕開關、線 管 等組成，
9 、 可編程 自動控制 器 1 套、
10 配套 UPVC 連接管道和閥門 （中財品牌） 。
11 、 不銹鋼框架實驗臺（ 30mm×30mm 不銹鋼方管、配腳輪為萬向輪帶禁錮腳）等組成 .
。
