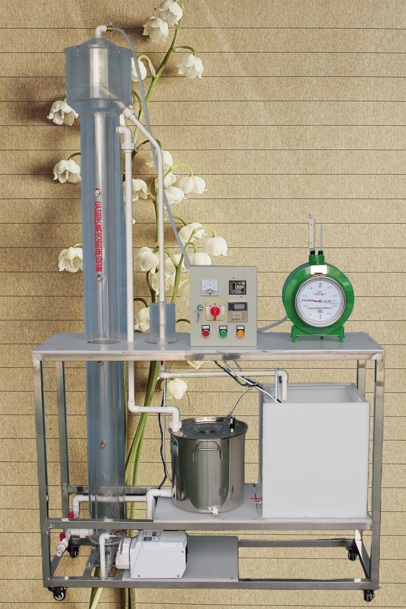

自動控制 JGTG-271 型 UASB 厭氧發酵柱實驗裝置

一、實驗?zāi)康模?

厭氧生物處理技術不僅用于有機污泥、高濃度有機廢水，而且還能夠處理低濃度污水，與好氧生物處理技術相比較，厭氧生物處理具有有機物負荷高、污泥產量低、能耗低等一系列明顯的優點。升流式厭氧污泥床 (UASB) 是厭氧生物處理的一種主要構筑物，它集厭氧生物反應與沉淀分離于一體，有機負荷和去除效率高，不需要攪拌設備。本模型是升流式厭氧污泥床的教學實驗設備。通過本實驗希望達到以下目的：

1 、了解 UASB 的內部構造；

2 、掌握 UASB 的啟動方法，顆粒污泥的形成機理；

3 、就某種污水進行動態試驗，以確定工藝參數和處理水的水質。

二、主要技術指標及參數：

1 環境溫度： 5 ℃ ～ 40 ℃

2 處理水量： 2 ～ 5 L/h

3 、設計進、出水水質范圍：

進水 BOD 5 10 00 ～ 20 00mg/L 出水 50 ～ 1 0 0 mg/L

進水 COD 20 00 ～ 4 000mg/L 出水 1 5 0 ～ 3 00 mg/L

進水 SS 100 ～ 300mg/L 出水 2 0 ～ 50 mg/L

進水 pH 6 ～ 9 出水 6 ～ 9

4 、圓柱體外徑為 Φ150mm×2000mm 。

5 、裝置外形尺寸： 12 00mm ×40 0mm × 2300mm

6 、 工作電源： AC220V±10% 、 50Hz ，單相三線制，功率 80 0W ，安全保護：具有接地保護、漏電保護、過流保護 、

三、主要配置：

1 、 原水箱 1 只 ：白色 PP 板 材質 、厚度 10mm ， 30 0 × 3 00 × 4 00mm 、底板上安裝有放空閥，方便將水排凈；

2 、 清水箱 1 只 ：白色 PP 板 材質 、厚度 10mm ， 20 0 × 30 0 × 40 0mm ，底板上安裝有放空閥，方便將水排凈；

3 、配 原水箱攪拌電機 1 臺 、 304 不銹鋼攪拌槳 1 套；（功率 2 5W 、轉速 12 0rpm ）、 （含調速器 1 只）

4 、 UASB 厭氧反應器裝置 1 套， 帶夾套保溫、 銅制 取樣口 5 只、 透明有機玻璃材質、壁厚 7 mm ， ? 15 0 × 200 0mm 、 上部為三相分離器 1 組，其上有進水閥、排泥閥、出水閥、氣閥等。 附件包括： 不銹鋼加熱恒溫水浴 1 套、加熱恒溫水套 1 套〈一般保持 35 － 45 度〉、循環恒流水泵 1 臺（最高揚程 10m 、額定流量 12L/min 、功率 90W ）、溫度控制系統 1 套（控溫精度： ±1 ℃ ）、 PT100 溫度傳感器 1 只 ；

5 、進水計量蠕動 泵 1 臺、 流量范圍： 0.008-460mL/min 、

6 、 沼氣 流量計 1 臺

7 、 可編程 自動控制 器 1 套、

8 、 電源控制系統：雙面亞光密紋噴塑電控箱 1 只、漏電保護器 ( 德力西品牌） 、電壓表、 帶鎖 按鈕開關、線 管 等組成，

9 、 配套 UPVC 連接管道和閥門 （中財品牌） 。

10 、 不銹鋼框架實驗臺（ 30mm × 30mm 不銹鋼方管、配腳輪為萬向輪帶禁錮腳）等組成。

UASB 厭氧發酵柱實驗設備

UASB 厭氧發酵柱實驗裝置 - 實驗宗旨：

滲漏液的厭氧生物處理技術，其應用范圍廣泛，不僅涵蓋了有機污泥和高濃度有機廢水的處理，還能有效應對低濃度污水的凈化挑戰。與好氧生物處理技術相比，厭氧生物處理展現出了有機物負荷高、污泥產量低及能耗低等諸多顯著優勢。升流式厭氧污泥床（ UASB ）作為厭氧生物處理的核心構筑物，巧妙地將厭氧生物反應與沉淀分離功能融為一體，不僅有機負荷和去除效率高，還省去了攪拌設備的需求。本實驗裝置正是基于 UASB 原理設計的教學實驗設備，旨在達成以下實驗?zāi)繕?biāo)：

1 、深入探究 UASB 滲漏液厭氧處理裝置的內部構造細節；
2 、熟練掌握 UASB 滲漏液厭氧處理的啟動流程，以及污泥形成的內在機制；
3 、通過對特定污水的動態試驗，精確確定工藝參數，并評估處理后的水質狀況。

二、技術規格與參數概覽：

1 、適宜環境溫度： 5℃ 至 40℃ 之間；
2 、處理能力：每小時可處理 2 至 5 升水量；
3 、水質要求：

• 進水 BOD5 ： 1000 至 2000 毫克 / 升，出水需降至 50 至 100 毫克 / 升；

• 進水 COD ： 2000 至 4000 毫克 / 升，出水需降至 150 至 300 毫克 / 升；

• 進水 SS ： 100 至 300 毫克 / 升，出水需降至 20 至 50 毫克 / 升；

• 進水 pH 值維持在 6 至 9 之間，出水同樣需保持在此范圍內。
  4 、裝置主體為圓柱體，直徑 150 毫米，高度 2000 毫米；
  5 、整體裝置尺寸：長 1300 毫米，寬 450 毫米，高 2300 毫米；
  6 、電源配置： 220V 單相三線制，功率 800 瓦。

三、核心配置清單：

1 、原水箱：采用 10 毫米厚白色 PP 板制成，尺寸為 300×300×400 毫米，底部配備放空閥，便于徹底排空；
2 、清水箱：同樣采用 10 毫米厚白色 PP 板，尺寸為 200×300×400 毫米，底部亦設有放空閥；
3 、原水箱攪拌系統：包含 25 瓦攪拌電機、 304 不銹鋼攪拌槳（轉速 120 轉 / 分鐘），并配備調速器；
4 、 UASB 厭氧反應器：采用透明有機玻璃材質，壁厚 7 毫米，直徑 150 毫米，高度 2000 毫米，內置夾套保溫和 5 個銅制取樣口。上部配置三相分離器，附帶進水閥、排泥閥、出水閥和氣閥等。另含不銹鋼加熱恒溫水浴、加熱恒溫水套（維持 35-45℃ ）、循環恒流水泵（最高揚程 10 米，額定流量 12 升 / 分鐘，功率 90 瓦）、溫度控制系統（控溫精度 ±1℃ ）及 PT100 溫度傳感器；
5 、進水計量蠕動泵：流量范圍 0.008-460 毫升 / 分鐘；
6 、沼氣流量計：用于精確測量沼氣產量；
7 、可編程自動控制器：實現實驗過程的自動化控制；
8 、電源控制系統：包含雙面亞光密紋噴塑電控箱、漏電保護器、電壓表、帶鎖按鈕開關及線管等；
9 、連接管道與閥門：采用 UPVC 材質（中財品牌），確保流體傳輸?shù)捻槙撑c安全；
10 、實驗臺框架：由 30×30 毫米不銹鋼方管制成，配備萬向輪及禁錮腳，便于移動與固定

。
