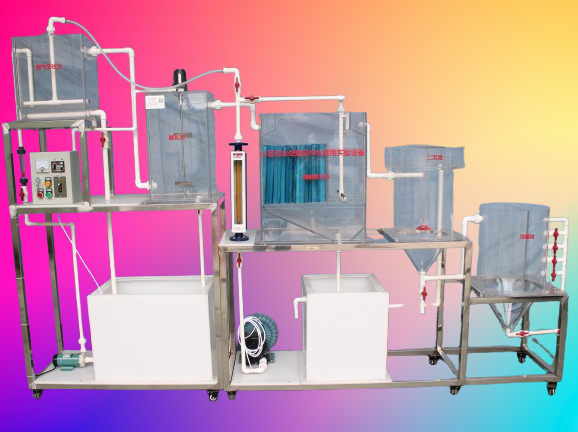

JGTG-214 型小區污水處理及中水回用設備實驗裝置

一、適用范圍：

A/O 法生化處理工藝包括缺氧酸化和接觸氧化兩個階段。它適用于生活、醫藥、食品等行業的生活、生產廢水處理。整個處理系統主要由格柵、水箱調節池、曝氣沉砂池、酸化池、接觸氧化池、二沉池、污泥濃縮池、風機、泵等組成。

它的工藝原理：

污水經格柵去除大顆粒和纖維狀雜質后自流入調節池，然后通過泵輸入曝氣沉砂池、酸化池，進行酸化水解（池內設有攪拌設備）。這一階段主要使得污水調量勻質，并利用兼氧菌世代短、活性強、易繁殖生長的特性，將不易降解的大分子結構有機物水解成小分子和可溶性化合物，初步降解有機物。同時完成反硝化作用，最終消除氮的污染。

接觸氧化池是一種以生物膜法為主，兼有活性污泥法的生物處理裝置。通過風機和充氧曝氣，使污水的有機物與池內生物膜充分接觸，利用好氧菌的吸附降解功能，將小分子和可溶性化合物進一步降解成二氧化碳和水；然后進入二沉池，以去除剝落的生物膜和活性污泥，水又流入沙濾柱過濾、出水又流入清水池、可以用水泵抽出回用、部分污泥可回流調節池。

二、主要技術指標及參數：

1 、環境溫度： 5℃ ～ 40℃

2 、處理水量： 10 ～ 20L/h

3 、污水在池中停留時間： 8h

4 、二沉池廢水停留時間： 1.5 ～ 3.5h

5 、氣水比： 20 ～ 40∶

6 、設計進、出水水質：

進水 BOD5 180 ～ 360mg/L 出水 18 ～ 50 mg/L

進水 CODCY 360 ～ 760mg/L 出水 30 ～ 80 mg/L

進水 SS 80 ～ 160mg/L 出水 8 ～ 20 mg/L

7 、裝置外形尺寸： 2200mm×500mm×1600mm 、

8 、工作電源： AC220V±10% 、 50Hz ，單相三線制，功率 900W ，安全保護：具有接地保護、漏電保護、過流保護、

三、主要配置：

1 、原水箱 1 只：白色 PP 板材質、厚度 8mm ， 600×400×500mm 、底板上安裝有放空閥，方便將水排凈；

2 、清水箱 1 只：白色 PP 板材質、厚度 8mm ， 400×400×500mm ，底板上安裝有放空閥，方便將水排凈；

3 、配原水箱攪拌電機 1 臺、 304 不銹鋼攪拌槳 1 套；（功率 25W 、轉速 120rpm ）、（含調速器 1 只）

4 、曝氣沉砂池 1 套、透明有機玻璃材質、壁厚 10mm ， 450×350×500mm 、

5 、酸化池、透明有機玻璃材質、壁厚 10mm ， 350×300×450mm 、

6 、接觸氧化池、透明有機玻璃材質、壁厚 10mm ， 350×350×600mm 、帶曝氣裝置、含峰窩管 1 套、

7 、豎流式二沉池、透明有機玻璃材質、壁厚 8mm ， ? 250×400mm ；

8 、污泥濃縮池、透明有機玻璃材質、壁厚 8mm ， ? 300×500mm ；

9 、防腐蝕提升磁力水泵 1 臺、流量： 16 ～ 19 （ L/min) 、揚程： 2.7 ～ 3.4 （ m ）功率 20W ；

10 、攪拌電機 1 臺、 304 不銹鋼攪拌槳 1 套；（功率 15W 、轉速 120rpm ）、

11 、流量測量與調節：轉子流量計 1 只、（ LZS-15 、量程 6~60L/h ）

12 、流量測量與調節：氣體流量計 1 只、（ LZB-15 、量程 400~4000L/h ）

13 、風機 1 臺、功率： 250 W 、最大氣量： 36L/min ，帶微孔曝氣管 1 套、

14 、實驗臺面（白色 10mm 厚 PP 板）、

15 、電源控制系統：雙面亞光密紋噴塑電控箱 1 只、漏電保護器 ( 德力西品牌）、電壓表、帶鎖按鈕開關、線管等組成，

16 、配套 UPVC 連接管道和閥門（中財品牌）。

17 、不銹鋼框架實驗臺（ 30mm×30mm 不銹鋼方管、配腳輪為萬向輪帶禁錮腳）等組成。

。
