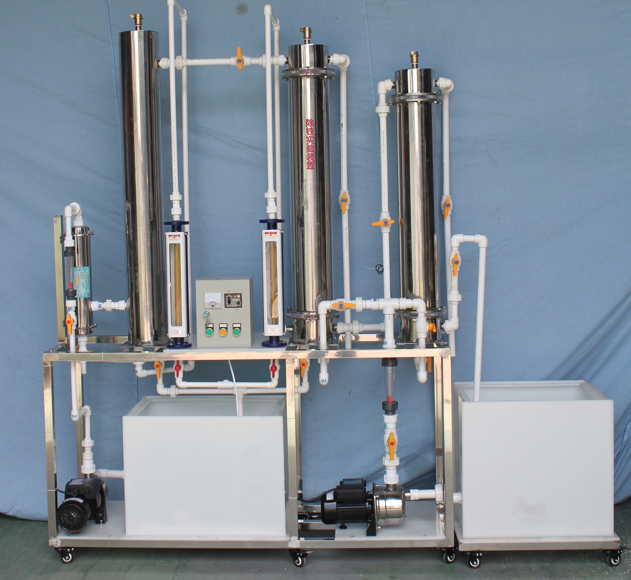

JGTG-3 50 型 除鐵、除錳處理實驗設備裝置

一、實驗?zāi)康暮驮恚?

在地表水和地下水的天然水源中有時含有一定量的鐵和錳，它不僅對某些工業生長有影響，而且對人民的生活也不利。所以在“生活飲用水規程”中就規定了含鐵總量不超過 0.3mg/L 。超過上述規定或在某些工業企業中對鐵和錳含量有特殊要求時，均應采取措施設法除去。

處理方法有以下幾種：

1 、曝氣法；

2 、石灰堿化法；

3 、混凝法；

4 、錳砂過濾法（本裝置采用錳砂過濾法）。

二、主要技術指標及參數：

1 、 輸入電壓： 220V

2 、 工作環境： 5 ℃ - 40 ℃

3 、要求原水含鐵量： 3 ～ 5mg/L 、錳 1 ～ 2mg/L

4 、處理水量： Q ＝ 0. 1 ～ 0. 3 m 3 /h

5 、氣水混合器： V ＝ 0.05 ～ 0.06m/s

6 、錳砂粒徑： d ＝ 0.6 ～ 2.0mm （錳砂量： 0.082m 3 ）

7 、活性炭粒徑： ?2 ～ 4mm （量： 0.027m 3 ）

8 、石英砂粒徑： ?0.6 ～ 2mm （量： 0.027m 3 ）

9 、空氣量：按 7 ～ 10m 3 /m 3 水計算

10 、反沖洗膨脹率： 30 ％左右

11 、反沖強度： 20L/s · m 2

1 2 、反沖洗時間： 5 ～ 10min

13 、 外形 總 尺寸： 18 00 mm× 45 0 mm× 18 00mm

14 、 工作電源： AC220V±10% 、 50Hz ，單相三線制，功率 110 0W ，安全保護：具有接地保護、漏電保護、過流保護 、

三、 主要配置：

1 、 原水箱 1 只 ：白色 PP 板 材質 、厚度 10mm ， 5 00 × 400 × 45 0mm 、底板上安裝有放空閥，

2 、反沖洗與 清水箱 1 只 ：白色 PP 板 材質 、厚度 10mm ， 40 0 × 400 × 45 0mm ，底板上安裝有放空閥，

3 、配 原水箱攪拌電機 1 臺 、 304 不銹鋼攪拌槳 1 套；（功率 1 5W 、轉速 12 0rpm ）、 （含調速器 1 只）

4 、 除鐵、除錳 過濾器 處理裝置 1 套 、 304 不銹鋼材質、壁厚 1 .2 mm ， 規格： ? 10 0 × 110 0mm 、

5 、活性炭 過濾器 1 套 、 304 不銹鋼材質、壁厚 1 .2 mm ， 規格： ? 10 0 × 100 0mm 、 （含活性炭填料 1 套）

6 、石英砂 過濾器 1 套 、 304 不銹鋼材質、壁厚 1 .2 mm ， 規格： ? 10 0 × 90 0mm 、 （含石英砂填料 1 套）

7 、氣水混合器 1 套 、 304 不銹鋼材質、壁厚 1 mm ， 規格： ? 8 0 × 30 0mm 、

8 、 304 不銹鋼 提升 水泵（含反沖） 2 臺、 流量 ： 1m3/n) 、 揚程： 15 （ m ） 功率 370 W ；

9 、全無油空氣壓縮機 1 臺、 （ 電源 220V 、 功率 7 50W 、 最大 氣 量： 36 L/min ， 容積 30 L ）

10 、 流量測量與調節： 進水 轉子 流量 計 1 只 ：量程 6 0~ 6 00L/h ；

11 、 流量測量與調節： 反沖洗 流量 計 1 只 ：量程 25 0~ 25 00L/h ；

12 、 流量測量與調節： 氣體 流量 計 1 只 ：量程 60 0~ 60 00L/h ；

13 、自動排氣閥 3 只、（銅材質）

14 、 電源控制系統：雙面亞光密紋噴塑電控箱 1 只、漏電保護器 ( 德力西品牌） 、電壓表、 帶鎖 按鈕開關、

15 、 配套 UPVC 連接管道和閥門 （中財品牌） 。

16 、 不銹鋼框架實驗臺（ 30mm × 30mm 不銹鋼方管、配腳輪為萬向輪帶禁錮腳）等組成

。
