工業廢水處理流程模擬實驗裝置是一種用于教學和科研的實驗設備，旨在模擬和驗證工業廢水處理的各種技術和工藝。通過這些裝置，研究者可以了解廢水處理的基本原理，掌握不同處理單元的操作方法，并優化處理流程。 工業廢水處理流程模擬實驗裝置的應用教學和科研：用于環境工程、化學工程等相關專業的實驗教學和科研工作，幫助學生和科研人員了解和掌握工業廢水處理的基本原理和操作方法 , 工藝優化：通過模擬實驗，研究者可以優化工業廢水處理工藝，提高處理效率和降低成本 , 新技術驗證：為新技術和新工藝的研發和驗證提供實驗平臺，降低實際應用的風險

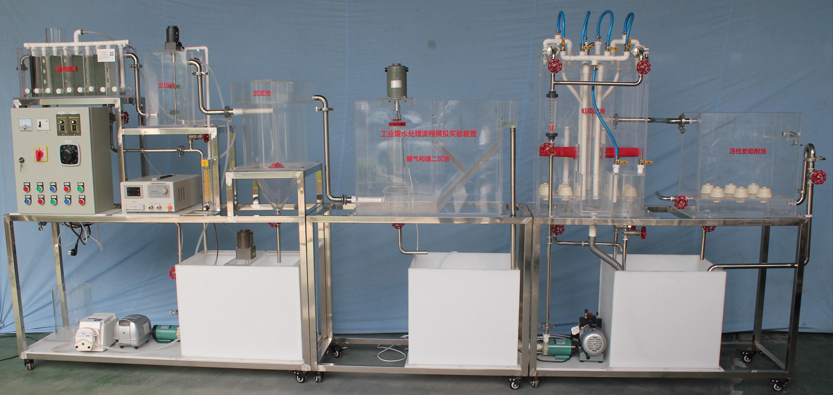

JGTG-213B 型工業廢水處理流程模擬實驗裝置（計算機控制）
一、實驗?zāi)康模?
為了了解工業廢水中常用的單元操作技術，掌握由這些單元操作組成的處理流程，觀察廢水、污泥和空氣在處理過程中的舉動，特別為水處理專業科研及教學研制的實驗裝置 。整套裝置由可編程序控制器對其廢水的流入、加藥混凝、曝氣、反沖洗、排放、排泥等進行自動控制。對其每一段的水處理效果進行監測，整套設備連接使用、也可分開單獨使用、每一個污水池都有開發取樣口。
二、主要技術指標及參數：
1 、環境溫度： 5℃ ～ 40℃
2 、處理水量： 5 ～ 15L/h
3 、設計進、出水水質范圍：
進水 BOD 400 ～ 800mg/L 出水 40 ～ 80 mg/L
進水 COD 600 ～ 1200mg/L 出水 60 ～ 120 mg/
進水 SS 100 ～ 300mg/L 出水 10 ～ 50 mg/L
進水 pH 6 ～ 9 出水 6 ～ 9
4 、工作電源： AC220V±10% 、 50Hz ，單相三線制，功率 1500W ，安全保護：具有接地保護、漏電保護、過流保護
5 、裝置外形總尺寸：長 × 寬 × 高 =5200mm×500mm×1700mm
三、主要配置：
1 、原水箱 1 只：白色 PP 板材質、厚度 8mm ， 600×400×500mm 、底板上安裝有放空閥，方便將水排凈；
2 、清水箱 1 只：白色 PP 板材質、厚度 8mm ， 400×400×500mm ，底板上安裝有放空閥，方便將水排凈；
3 、配原水箱攪拌電機 1 臺、 304 不銹鋼攪拌槳 1 套；（功率 25W 、轉速 120rpm ）、（含調速器 1 只）
4 、微電解槽 1 套、透明有機玻璃材質、壁厚 10mm ， 250×200×250mm 、含直流穩壓電源 1 臺、
5 、混凝反應槽、透明有機玻璃材質、壁厚 7mm ， ? 200×300mm ；
6 、豎流式沉淀池、透明有機玻璃材質、壁厚 8mm ， ? 250×350mm ；
7 、曝氣合建二沉池、透明有機玻璃材質、壁厚 10mm ， 450×350×600mm 、帶曝氣裝置、、
8 、虹吸濾池、透明有機玻璃材質、壁厚 10mm ， 450×350×600mm 、含抽吸真空泵 1 臺、
9 、活性炭吸附池、透明有機玻璃材質、壁厚 10mm ， 350×300×450mm 、帶反沖洗裝置
10 、串激攪拌電機 1 臺、 304 不銹鋼攪拌槳 1 套；（功率 90W 、轉速 3000rpm ）、
11 、攪拌電機 1 臺、 304 不銹鋼攪拌槳 1 套；（功率 6W 、轉速 80rpm ）、
12 、防腐蝕提升磁力水泵 2 臺、流量： 16 ～ 19 （ L/min) 、揚程： 2.7 ～ 3.4 （ m ）功率 20W ；
13 、防腐蝕污泥回流水泵 1 臺、流量： 16 ～ 19 （ L/min) 、揚程： 2.7 ～ 3.4 （ m ）功率 20W ；
14 、流量測量與調節：轉子流量計 2 只、（ LZS-15 、量程 6~60L/h ）
15 、流量測量與調節：氣體流量計 1 只、（ LZB-10 、量程 250~2500L/h ）
16 、氣泵 1 臺、功率： 20 W 、最大氣量： 6L/min ，帶微孔曝氣管 1 套、
17 、聯想電腦 1 臺、 21 寸液晶顯示器 1 臺、計算機控制電路板 1 塊、電腦聯接線 1 根、計算機通訊接口 1 只、軟件 1 套、
18 、加藥計量蠕動泵 1 臺、流量范圍： 0.008-460mL/min 、配有機玻璃加藥箱 1 只、
19 、中間水箱 1 只：白色 PP 板材質、厚度 10mm ， 400×400×500mm 、底板上安裝有放空閥，
20 、實驗臺面（白色 10mm 厚 PP 板）、
21 、電源控制系統：雙面亞光密紋噴塑電控箱 1 只、漏電保護器 ( 德力西品牌）、電壓表、帶鎖按鈕開關、線管等組成，
22 、配套 UPVC 連接管道和閥門（中財品牌）。
23 、不銹鋼框架實驗臺（ 30mm×30mm 不銹鋼方管、配腳輪為萬向輪帶禁錮腳）等組成。
JGTG-213 型工業廢水處理流程模擬實驗裝置 （自動控制）
一、實驗?zāi)康模?
為了了解工業廢水中常用的單元操作技術，掌握由這些單元操作組成的處理流程，觀察廢水、污泥和空氣在處理過程中的舉動，特別為水處理專業科研及教學研制的實驗裝置 。整套裝置由可編程序控制器對其廢水的流入、加藥混凝、曝氣、反沖洗、排放、排泥等進行自動控制。對其每一段的水處理效果進行監測，整套設備連接使用、也可分開單獨使用、每一個污水池都有開發取樣口。
二、主要技術指標及參數：
1 、環境溫度： 5℃ ～ 40℃
2 、處理水量： 5 ～ 15L/h
3 、設計進、出水水質范圍：
進水 BOD 400 ～ 800mg/L 出水 40 ～ 80 mg/L
進水 COD 600 ～ 1200mg/L 出水 60 ～ 120 mg/
進水 SS 100 ～ 300mg/L 出水 10 ～ 50 mg/L
進水 pH 6 ～ 9 出水 6 ～ 9
4 、工作電源： AC220V±10% 、 50Hz ，單相三線制，功率 1500W ，安全保護：具有接地保護、漏電保護、過流保護
5 、裝置外形總尺寸：長 × 寬 × 高 =5200mm×500mm×1700mm
三、主要配置：
1 、原水箱 1 只：白色 PP 板材質、厚度 8mm ， 600×400×500mm 、底板上安裝有放空閥，方便將水排凈；
2 、清水箱 1 只：白色 PP 板材質、厚度 8mm ， 400×400×500mm ，底板上安裝有放空閥，方便將水排凈；
3 、配原水箱攪拌電機 1 臺、 304 不銹鋼攪拌槳 1 套；（功率 25W 、轉速 120rpm ）、（含調速器 1 只）
4 、微電解槽 1 套、透明有機玻璃材質、壁厚 10mm ， 250×200×250mm 、含直流穩壓電源 1 臺、
5 、混凝反應槽、透明有機玻璃材質、壁厚 7mm ， ? 200×300mm ；
6 、豎流式沉淀池、透明有機玻璃材質、壁厚 8mm ， ? 250×350mm ；、
7 、曝氣合建二沉池、透明有機玻璃材質、壁厚 10mm ， 450×350×600mm 、帶曝氣裝置、、
8 、虹吸濾池、透明有機玻璃材質、壁厚 10mm ， 450×350×600mm 、含抽吸真空泵 1 臺、
9 、活性炭吸附池、透明有機玻璃材質、壁厚 10mm ， 350×300×450mm 、帶反沖洗裝置
10 、串激攪拌電機 1 臺、 304 不銹鋼攪拌槳 1 套；（功率 90W 、轉速 3000rpm ）、
11 、攪拌電機 1 臺、 304 不銹鋼攪拌槳 1 套；（功率 6W 、轉速 80rpm ）、
12 、防腐蝕提升磁力水泵 2 臺、流量： 16 ～ 19 （ L/min) 、揚程： 2.7 ～ 3.4 （ m ）功率 20W ；
13 、防腐蝕污泥回流水泵 1 臺、流量： 16 ～ 19 （ L/min) 、揚程： 2.7 ～ 3.4 （ m ）功率 20W ；
14 、流量測量與調節：轉子流量計 2 只、（ LZS-15 、量程 6~60L/h ）
15 、流量測量與調節：氣體流量計 1 只、（ LZB-10 、量程 250~2500L/h ）
16 、氣泵 1 臺、功率： 20 W 、最大氣量： 6L/min ，帶微孔曝氣管 1 套、
17 、可編程自動控制器 1 套、
18 、加藥計量蠕動泵 1 臺、流量范圍： 0.008-460mL/min 、配有機玻璃加藥箱 1 只、
19 、中間水箱 1 只：白色 PP 板材質、厚度 8mm ， 400×400×500mm 、底板上安裝有放空閥，
20 、實驗臺面（白色 10mm 厚 PP 板）、
21 、電源控制系統：雙面亞光密紋噴塑電控箱 1 只、漏電保護器 ( 德力西品牌）、電壓表、帶鎖按鈕開關、線管等組成，
22 、配套 UPVC 連接管道和閥門（中財品牌）。
23 、不銹鋼框架實驗臺（ 30mm×30mm 不銹鋼方管、配腳輪為萬向輪帶禁錮腳）等組成。
。
