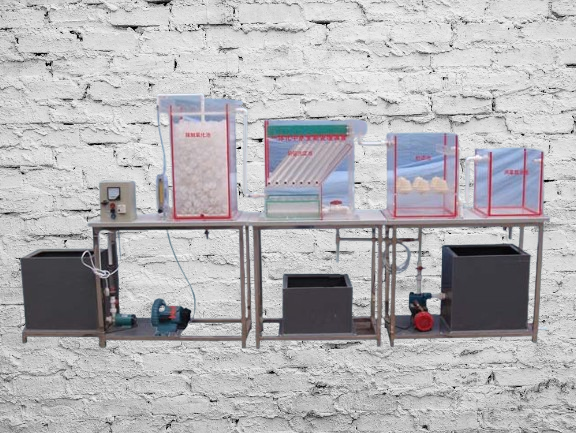

JGTG-349 型 一體化中水生物處理裝置實驗設備

一、實驗原理和目的：

1 、實驗目的：

1 、加強對一體化中水生物處理運行方法的理解。

2 、掌握一體化中水生物處理性能測定方法。

3 、加深理解該裝置的工藝流程和技術數據。

2 、實驗原理：

采用生物與物化結合的處理方法。生物處理采用 ? 40 聚丙烯圓球易于流動的接觸氧化，二沉池用斜管沉淀池，然后過濾、消毒使處理水達中水出水標準。

二、主要技術指標及參數：

1 、環境溫度： 5 ～ 40 ℃

2 、處理水量： 0. 3 ～ 0. 5 m 3 /h 、

3 、進水濁度： 30 ～ 300mg/L 、

4 、出水濁度： 3 ～ 5m 3 /h 、

5 、裝置外形尺寸： 1 4 00mm×500mm×1500mm 、

6 、 工作電源： AC220V±10% 、 50Hz ，單相三線制，功率 80 0W ，安全保護：具有接地保護、漏電保護、過流保護 、

三、 主要配置：

1 、 原水箱 1 只 ：白色 PP 板 材質 、厚度 10mm ， 4 00 × 400 × 4 00mm 、底板上安裝有放空閥，方便將水排凈；

2 、 清水箱 1 只 ：白色 PP 板 材質 、厚度 10mm ， 25 0 × 400 × 40 0mm ，底板上安裝有放空閥，方便將水排凈；

3 、配 原水箱攪拌電機 1 臺 、 304 不銹鋼攪拌槳 1 套；（功率 1 5W 、轉速 12 0rpm ）、 （含調速器 1 只）

4 、一體化 中水生物處理裝置 1 套 、 透明有機玻璃材質、壁厚 10 mm ，

5 、 防腐蝕 提升 磁力 水泵 2 臺、 流量 ： 16 ～ 19 （ L/min) 、 揚程： 2 .7 ～ 3.4 （ m ） 功率 2 0 W ；

6 、 流量測量與調節： 進水 轉子 流量 計 1 只 ：量程 6 0~ 6 00L/h ；

7 、 電源控制系統：雙面亞光密紋噴塑電控箱 1 只、漏電保護器 ( 德力西品牌） 、電壓表、 帶鎖 按鈕開關、線 管 等組成，

8 、 配套 UPVC 連接管道和閥門 （中財品牌） 。

9 、 不銹鋼框架實驗臺（ 30mm × 30mm 不銹鋼方管、配腳輪為萬向輪帶禁錮腳）等組成。

。
