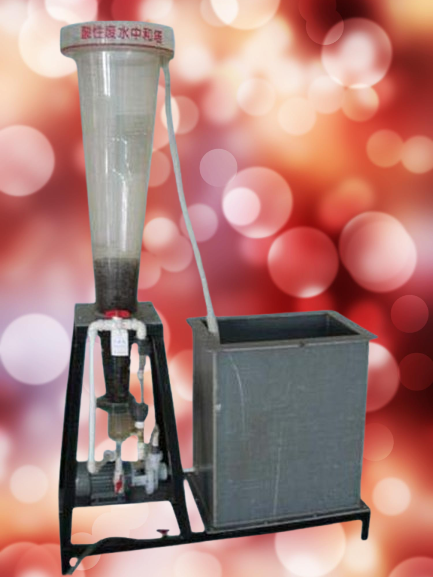

JGTG-246 型 酸性廢水變速中和塔實驗裝置設備

一、實驗目的：

許多工業廢水往往含有酸性物質，而排放的廢水 pH 值應在 6 — 9 之間，因此酸性廢水應采用中和法處理。當中和藥劑為顆粒時，常采用過濾的形式使酸性廢水和中和劑充分接觸，使廢水 pH 轉到中性。本實驗裝置就是采用過濾中和法對酸性廢水進行中和處理的實驗裝置。

通過對有機玻璃裝置直接地觀察，能清晰地了解到中和塔內部的構造，廢水流向和中和劑的工作情況。掌握酸堿中和的原理，了解濾速同酸性廢水濃度，出水 pH 的關系。

二 、主要技術指標及參數：

1 環境溫度： 5 ℃ ～ 40 ℃

2 、工業中的酸性廢水，不能直接排放。采用錐形有機玻璃塔，內裝白云石或碳石（它是堿性的），當酸性廢水通過，就起中和反應，出水要求達到 pH 值 6 以上才能達到排放標準。

3 、廢水上升流速可達 40 ～ 70m/h

4 、處理水量： 250 ～ 500L/h

5 、外形尺寸：圓錐形底部直徑 100mm

6 、上部直徑 300mm

7 、高度 1300mm

8 、 裝置外形尺寸： 900 mm×500 mm×2100mm

9 、 工作電源： AC220V±10% 、 50Hz ，單相三線制，功率 37 0W ，安全保護：具有接地保護、漏電保護、過流保護 、

三、 主要配置：

1 、 原水箱 1 只 ：白色 PP 板 材質 、厚度 10mm ， 6 00 × 45 0 × 60 0mm 、底板上安裝有放空閥，方便將水排凈；

2 、配 原水箱攪拌電機 1 臺 、 304 不銹鋼攪拌槳 1 套；（功率 6 W 、轉速 12 0rpm ）、 （含調速器 1 只）

3 、 酸性廢水中和塔 1 套 ：透明有機玻璃材質、壁厚 8 mm 、 ? 2 00mm× 12 00mm ； 配水系統 等；

4 、 防腐蝕 提 水泵 1 臺、 電源： 220 V ，功率 37 0W ，流量 ： 1 m 3 /h 、 揚程： 15 （ m ） 、

5 、流量測量與調節： 轉子流量計 1 只、 （ 100 ～ 100 0L/ h ）

6 、 配有 濾 料 1 套、 （填料高度： 60 ～ 70% 柱高）；

7 、 電源控制系統：雙面亞光密紋噴塑電控箱 1 只、 漏電保護器 ( 德力西品牌） 、電壓表、 帶鎖 按鈕開關、線 管 等組成，

8 、 配套 UPVC 連接管道和閥門 （中財品牌） 。

9 、 不銹鋼框架實驗臺（ 30mm × 30mm 不銹鋼方管、配腳輪為萬向輪帶禁錮腳）等組成，

。
