JG城市生活廢水處理實驗裝置是一種用于模擬和優化城市生活污水處理過程的實驗設備。它通常集成了物理、化學和生物處理技術，以模擬實際污水處理廠的工作原理。通過這些裝置，研究人員可以探索和測試不同的污水處理方法和工藝，以提高廢水處理效率和環境效益 。以下是城市生活廢水處理實驗裝置的相關信息： 設備組成 ? 格柵工藝：用于去除污水中的大顆粒固體物質。 ? 曝氣沉砂池：通過曝氣去除污水中的砂粒和其他懸浮物。 ? AAO 池工藝：包括厭氧、缺氧和好氧三個區，用于實現氮、磷的去除和有機物的降解。 ? 輻流沉淀池：用于沉淀處理后的污泥和懸浮物。 ? 污泥濃縮與反硝化工藝：減少污泥體積并實現氮的進一步去除。 ? 泥水分離工藝：如板框壓濾機，用于將污泥與水分離。
技術參數 ? 環境溫度： 5℃~40℃ 。 ? 處理水量： 50~100L/h 。 ? 進水水質： CODcr 400~800mg/L ， BOD5 200~400mg/L ， SS 150~200mg/L 。 ? 出水水質： CODcr 40~80mg/L ， BOD5 15~30mg/L ， SS 18~30mg/L 。
實驗目的 ? 掌握基本操作過程：通過實驗操作，學生和技術人員可以熟悉廢水處理的基本步驟和方法。 ? 理解實驗原理：加深對廢水處理過程中物理、化學和生物作用的理解。 ? 優化工藝參數：確定最佳的工藝運行參數，提高廢水處理效率。 ? 培訓操作能力：提高學生和技術人員的實際操作能力和技術水平。 設備操作 ? 自動控制：整套設備可由計算機進行自動控制，也可手動操作。
數據采集：裝置配備有傳感器和監測系統，可實時采集和處理水質數據。 ? 安全措施：設備具有接地保護、漏電保護和過流保護等安全功能。 應用領域 ? 環境工程教學：適用于高校環境工程專業的實驗教學。 ? 科研研究：為科研人員提供實驗平臺，探索新的污水處理技術。 ? 污水處理廠的模擬與優化：通過模擬實際污水處理過程，優化工藝參數，提高處理效率。 城市生活廢水處理實驗裝置在環境工程教育和污水處理研究中發揮著重要作用。通過這些裝置，可以有效地模擬和優化廢水處理過程，提高處理效率，減少對環境的影響
計算機自動控制城市生活廢水處理實驗裝置

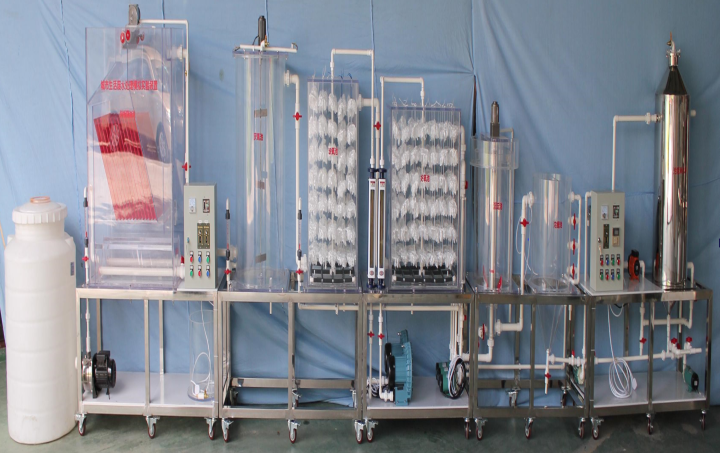

JGTG-215 型城市生活廢水處理實驗裝置 ( 自動控制 )

一、 實驗原理和目的：

生活廢水處理通常需要在一個流程中同時完成脫氮除磷的功效。該實驗的主體工藝包含厭氧區、缺氧區、好氧區，廢水在厭氧區進行磷釋放及氨化，在缺氧區進行脫氮，而在好氧區則發生磷吸收、硝化以及去除 BOD ，整套流程能夠同時達到降解有機物污染物，脫氮、除磷的功效，使得出水達標排放。

通過本次實驗，希望達到以下目的：

1 、 掌握生活廢水處理的基本操作過程；

1 、 加深理解該實驗的原理；

2 、 了解該實驗的工藝流程、技術參數，提高學生的理論和實踐知識。

二、主要技術指標及參數：

1 、環境溫度： 5℃ ～ 40℃

2 、處理水量： 50 ～ 120L/h

3 、調節池： HRT 2 ～ 5h

4 、斜板隔油池： HRT 1 ～ 1.5h

5 、厭氧池： HRT 2 ～ 4h

6 、缺氧池： HRT 2 ～ 4h

7 、好氧池： HRT 2 ～ 5h

8 、二沉池： HRT 1.5 ～ 3h

9 、濃縮池：

10 、污泥消化池：

11 、進水水質： CODcr 400 ～ 800mg/L 出水水質： CODcr40 ～ 80mg/L

12 、進水水質： BOD5 200 ～ 400mg/L 出水水質： BOD5 15 ～ 30mg/L

13 、進水懸浮物： SS 150 ～ 200mg/L 出水懸浮物： SS 18 ～ 30mg/L

14 、 pH 值： 6.5 ～ 8.5

15 、裝置外形尺寸： 10500mm×600mm×1800mm

16 、工作電源： AC220V±10% 、 50Hz ，單相三線制，功率 2500W ，安全保護：具有接地保護、漏電保護、過流保護

三、主要配置：

1 、調節水箱 1 只：白色聚乙烯材質、壁厚 8mm ， ? 700×900mm ；底板上安裝有放空閥，方便將水排凈；

2 、清水箱 1 只：白色聚乙烯材質、壁厚 8mm ， ? 700×900mm ；底板上安裝有放空閥，方便將水排凈；

3 、配調節水箱攪拌電機 1 臺、 304 不銹鋼攪拌槳 1 套；（功率 25W 、轉速 120rpm ）、（含調速器 1 只）

4 、防腐蝕提升磁力水泵 1 臺、流量： 27 ～ 32 （ L/min) 、揚程： 3.1 ～ 4.3 （ m ）功率 20W ；

5 、斜板隔油池處理 1 套：透明有機玻璃材質、壁厚 10mm ， 700×500×1000mm ；含刮油裝置 1 套、

6 、厭氧池處理 1 套、透明有機玻璃材質、壁厚 9mm ， ? 450×900mm ；帶攪拌裝置 1 套；

7 、缺氧池處理 1 套、有機玻璃材質、厚度 10mm ， 600×450×800mm ；帶曝氣裝置、半軟性填料、

8 、好氧池處理 1 套、有機玻璃材質、厚度 10mm ， 700×450×700mm ；帶曝氣裝置、半軟性填料、

9 、輻流式沉淀池處理 1 套、有機玻璃材質、壁厚 9mm ， ? 400×600mm ；帶攪拌裝置 1 套；

10 、角錐污泥濃縮池處理 1 套、有機玻璃材質、壁厚 9mm ， ? 400×500mm ；

11 、 304 不銹鋼污泥消化罐處理 1 套、溫度控制系統 1 套、 304 不銹鋼材質、壁厚 2mm ， ? 350×1000mm ；

12 、 304 不銹鋼板框式壓濾機處理 1 套、（ 1 規格 ?100 、層數 10 、過濾壓力（ Kg/cm2 ） 0.5 、過濾介質（微孔濾膜）（ um ） 0.8 、水流量（ T/h ） 1.5 、電源三相 380V ），

13 、防腐蝕提升磁力水泵 3 臺、流量： 16 ～ 19 （ L/min) 、揚程： 2.7 ～ 3.4 （ m ）功率 20W ；

14 、空氣壓縮機 1 臺（電源 220V 、功率 750W 、排氣量 36L/min ，壓力 0.4-0.8MPa ；氣量容積 30L ）

15 、加藥計量蠕動泵 1 臺、流量范圍： 0.008-460mL/min 、配有機玻璃加藥箱 1 只、

16 、防腐蝕回流泵水泵 3 臺、流量： 16 ～ 19 （ L/min) 、揚程： 2.7 ～ 3.4 （ m ）功率 20W ；

17 、流量測量與調節：進水液體流量計 2 個：量程 25-250L/H ，氣體流量計 1 個：量程 400~4000L/h ；

18 、可編程自動控制器 1 套、

19 、實驗臺面（白色 10mm 厚 PP 板）、

20 、電源控制系統：雙面亞光密紋噴塑電控箱 1 只、漏電保護器 ( 德力西品牌）、電壓表、帶鎖按鈕開關、線管等組成，

21 、配套 UPVC 連接管道和閥門（中財品牌）。

22 、不銹鋼框架實驗臺（ 40mm×40mm 不銹鋼方管、配腳輪為萬向輪帶禁錮腳）等組成。

JGTG-215B 型城市生活廢水處理實驗裝置（計算機控制）

、實驗原理和目的：

生活廢水處理通常需要在一個流程中同時完成脫氮除磷的功效。該實驗的主體工藝包含厭氧區、缺氧區、好氧區，廢水在厭氧區進行磷釋放及氨化，在缺氧區進行脫氮，而在好氧區則發生磷吸收、硝化以及去除 BOD ，整套流程能夠同時達到降解有機物污染物，脫氮、除磷的功效，使得出水達標排放。

通過本次實驗，希望達到以下目的：

1 、掌握生活廢水處理的基本操作過程；

2 、加深理解該實驗的原理；

3 、了解該實驗的工藝流程、技術參數，提高學生的理論和實踐知識。

二、主要技術指標及參數：

1 、環境溫度： 5℃ ～ 40℃

2 、處理水量： 50 ～ 100L/h

3 、調節池： HRT 2 ～ 5h

4 、斜板隔油池： HRT 1 ～ 1.5h

5 、厭氧池： HRT 2 ～ 4h

6 、缺氧池： HRT 2 ～ 4h

7 、好氧池： HRT 2 ～ 5h

8 、二沉池： HRT 1.5 ～ 3h

9 、濃縮池：

10 、污泥消化池：

11 、進水水質： CODcr 400 ～ 800mg/L 出水水質： CODcr40 ～ 80mg/L

12 、進水水質： BOD5 200 ～ 400mg/L 出水水質： BOD5 15 ～ 30mg/L

13 、進水懸浮物： SS 150 ～ 200mg/L 出水懸浮物： SS 18 ～ 30mg/L

14 、 pH 值： 6.5 ～ 8.5

15 、裝置外形尺寸： 10500mm×600mm×1800mm

16 、工作電源： AC220V±10% 、 50Hz ，單相三線制，功率 2500W ，安全保護：具有接地保護、漏電保護、過流保護

三、主要配置：

1 、調節水箱 1 只：白色聚乙烯材質、壁厚 8mm ， ? 700×900mm ；底板上安裝有放空閥，方便將水排凈；

2 、清水箱 1 只：白色聚乙烯材質、壁厚 8mm ， ? 700×900mm ；底板上安裝有放空閥，方便將水排凈；

3 、配調節水箱攪拌電機 1 臺、 304 不銹鋼攪拌槳 1 套；（功率 25W 、轉速 120rpm ）、（含調速器 1 只）

4 、防腐蝕磁力提升進水泵 1 臺、流量： 27 ～ 32 （ L/min) 、揚程： 3.1 ～ 4.3 （ m ）功率 20W ；

5 、斜板隔油池處理 1 套：透明有機玻璃材質、壁厚 10mm ， 700×500×1000mm ；含刮油裝置 1 套、

6 、厭氧池處理 1 套、透明有機玻璃材質、壁厚 9mm ， ? 450×900mm ；帶攪拌裝置 1 套；

7 、缺氧池處理 1 套、有機玻璃材質、厚度 10mm ， 600×450×800mm ；帶曝氣裝置、半軟性填料、

8 、好氧池處理 1 套、有機玻璃材質、厚度 10mm ， 700×450×700mm ；帶曝氣裝置、半軟性填料、

9 、輻流式沉淀池處理 1 套、有機玻璃材質、壁厚 9mm ， ? 400×600mm ；帶攪拌裝置 1 套；

10 、角錐污泥濃縮池處理 1 套、有機玻璃材質、壁厚 9mm ， ? 400×500mm ；

11 、 304 不銹鋼污泥消化罐處理 1 套、溫度控制系統 1 套、 304 不銹鋼材質、壁厚 2mm ， ? 350×1000mm ；

12 、 304 不銹鋼板框式壓濾機處理 1 套、（ 1 規格 ?100 、層數 10 、過濾壓力（ Kg/cm2 ） 0.5 、過濾介質（微孔濾膜）（ um ） 0.8 、水流量（ T/h ） 1.5 、電源三相 380V ），

13 、防腐蝕提升磁力水泵 3 臺、流量： 16 ～ 19 （ L/min) 、揚程： 2.7 ～ 3.4 （ m ）功率 20W ；

14 、空氣壓縮機 1 臺（電源 220V 、功率 750W 、排氣量 36L/min ，壓力 0.4-0.8MPa ；氣量容積 30L ）

15 、加藥計量蠕動泵 1 臺、流量范圍： 0.008-460mL/min 、配有機玻璃加藥箱 1 只、

16 、防腐蝕回流泵水泵 3 臺、流量： 16 ～ 19 （ L/min) 、揚程： 2.7 ～ 3.4 （ m ）功率 20W ；

17 、流量測量與調節：進水液體流量計 2 個：量程 25-250L/H ，氣體流量計 1 個：量程 400~4000L/h ；

18 、聯想電腦 1 臺、 21 寸液晶顯示器 1 臺、計算機控制電路板 1 塊、電腦聯接線 1 根、計算機通訊接口 1 只、軟件 1 套、

19 、實驗臺面（白色 10mm 厚 PP 板）、

20 、電源控制系統：雙面亞光密紋噴塑電控箱 1 只、漏電保護器 ( 德力西品牌）、電壓表、帶鎖按鈕開關、線管等組成，

21 、配套 UPVC 連接管道和閥門（中財品牌）。

22 、不銹鋼框架實驗臺（ 40mm×40mm 不銹鋼方管、配腳輪為萬向輪帶禁錮腳）等組成。

。
